Mikronano-Faser-Optikgyroskop, eckiger Rate Sensor With Digital Output

Markenbezeichnung:	Firepower
Modellnummer:	FCG24
MOQ:	1
Preis:	1600 USD
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Ausgangsmodus:

RS422

Reichweite:

≥500°/s

Neigung (Allan):

≤0.2°/h

Verbrauch:

≤0,7 W

Stromversorgung:

5 (±0.15) V

Zufälliger Spaziergang:

≤0.04°/√h (1σ)

Skalafaktor:

4 mv/° /s

Verpackung Informationen:

Sponge+-Kasten

Versorgungsmaterial-Fähigkeit:

100/month

Hervorheben:

RS422 gab Faser-Optikgyroskop aus

Integrierungsoptik eckiger Rate Sensor

Mikronano-Faser eckiger Rate Sensor

Produktbeschreibung

Mikro-Nano-Digitalergebnis Faser-Optikgyroskop-eckiges Rate Sensor Integrating Optics Withs

1 Bereich

Dieses Dokument spezifiziert die Anforderungen und die Methoden für den Gebrauch und die Wartung des mikro-Nano-Optikgyroskops der Faser MFOG-24 (Produkt kurz).

2 Hinweise und Standards

GJB1649-1993 ESD Steuerprogramm für elektronische Produkte

3 Definitionen

Kein.

Produkteinführung 4

4,1 Produktübersicht

Ist mikro-Nano-Optikgyroskop der Faser MFOG-24 (bezog im folgenden sich da dieses Produkt), eine Integrierungsoptik des Winkelgeschwindigkeits-Sensors mit Digitalergebnis, Mechanikern und Elektronik. Es basiert auf dem Sagnac-Effekt, integriert eine Vielzahl von mikro-Nano-Fasergeräten und verwirklicht den Entdeckungsprozeß, indem man ermittelt, verarbeitet und rückwirkt die Phasendifferenz, die durch zwei Lichtstrahlen fortpflanzend in den entgegengesetzten Richtungen erzeugt wird.

Dieses Produkt wird hauptsächlich aus Strahlengangkomponenten, Stromkreiskomponenten und Bauteilen verfasst. Es hat die Eigenschaften der einfachen Struktur, keine beweglichen Teile, keine Abnutzungsteile, der schnelle Anfang, klein, Leichtgewichtler und so weiter. Und sein, auf diese Haltungskontrolle und Maß der Fördermaschine kann zuzutreffen.

4,2 Zusammensetzung

Das Produkt wird hauptsächlich aus den folgenden Komponenten verfasst:

A) eine Strahlengangversammlung;

B) Entdeckungs- und SteuersignalLeiterplatte;

C) Ringskelett aus optischen Fasern, Oberteil und andere strukturelle Teile;

4,3 Auftritt und Maß

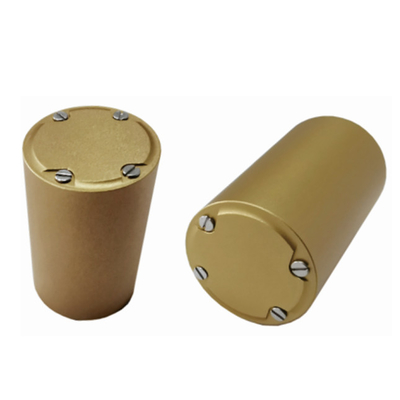

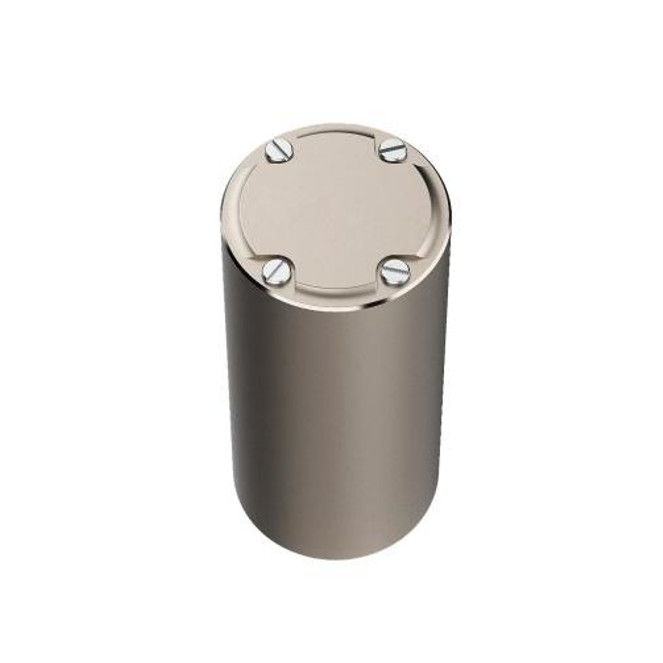

Das Produkt ist, mit Gesamtausmassen von × 40mm φ24 Millimeter zylinderförmig

Mikronano-Faser-Optikgyroskop, eckiger Rate Sensor With Digital Output 0

Hauptleistungs-Parameter der Tabelle-1

Einzelteile	MFOG24	Einheit
Ausgangssignal	RS422
Verbindungsstück	Schweißende Platte
Achse	1
Verbrauch	≤1.5	w
Stromversorgung	5 (±0.15)	V
Irrfahrt	≤0.04	°/√h (1σ)
Strecke	≥500	°/s
Beeinflussen Sie (10s, 1σ)	≤1.5	°/h
Neigung (Allan)	≤0.4	°/h
Schräge Wiederholbarkeit (Allan)	≤0.4	°/h
Normierungsfaktor	3600	(LSB/o /s)
Normierungsfaktor Nichtlinearität	≤300	PPMs (1σ)
Beginnen Sie oben Zeit	≤1	s
Bandbreite	300	Hz
Arbeitstemp.	-45~+70	℃
Speicher Temp.	-55~+85	℃
Erschütterung	20~2000,0.04	Hz, g-² /Hz
Maße	Φ24*40	Millimeter
Gewicht	≤30	g
