Dreiachsiger optischer Gyro-Faser-Gyro-Trägheitssensor mit geringer Vorspannung, kostengünstige Werkslieferung

Optischer Gyro, drei Achsen, Low-Bias-Faser-Gyro-Trägheitssensor, kostengünstige Werkslieferung

Leistungsmerkmale

Bei diesem Produkt handelt es sich um einen Trägheitswinkelgeschwindigkeitssensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelgeschwindigkeit des Trägers entlang der empfindlichen Achse des Produkts verwendet wird.Eine Winkelgeschwindigkeitserfassungseinheit des Produkts ist ein optischer Faserring. Eine digitale Erkennungsschaltung mit geschlossenem Regelkreis dient dazu, die optische Pfaddifferenz des sich im Uhrzeigersinn und gegen den Uhrzeigersinn ausbreitenden Lichts zu extrahieren, die durch die externe physikalische Winkelgeschwindigkeit verursacht und vom optischen Faserring erfasst wird , wird ein aus einem optischen Wegdifferenzsignal umgewandeltes Spannungssignal einer Rückkopplung und Steuerung mit geschlossenem Regelkreis unterzogen, so dass die Modulation und Demodulation des Signals realisiert wird und der Zweck einer hochpräzisen Winkelgeschwindigkeitssignalerkennung erreicht wird.

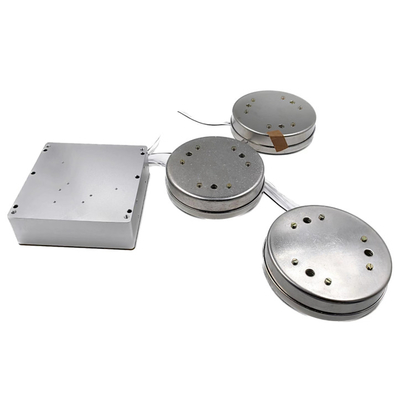

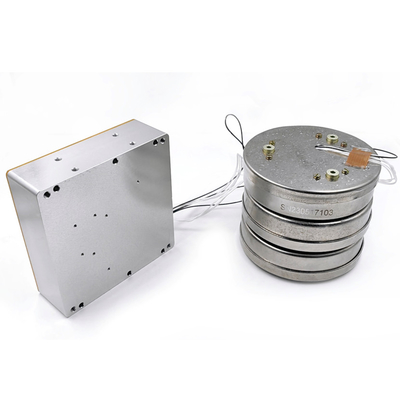

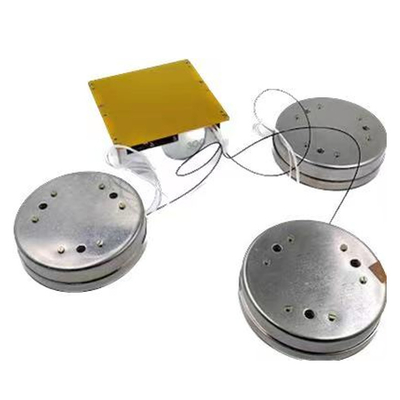

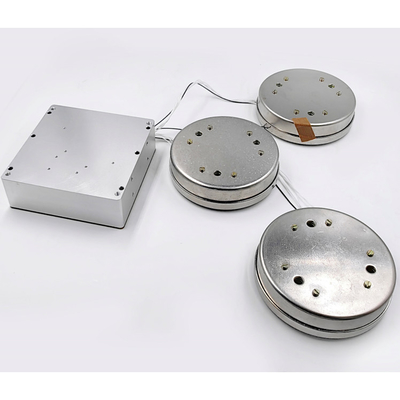

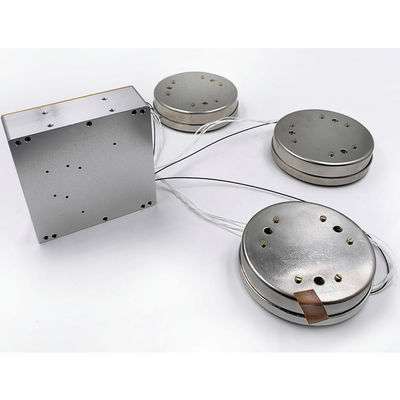

Dieses Produkt besteht aus einer optischen Winkelgeschwindigkeitserfassungseinheit und einer Signalerkennungseinheit und liefert Informationen über dreiachsige Winkelinkremente und Innentemperatur.

Die Produkte eignen sich vor allem für hochpräzise Trägheitsnavigationssysteme, Positionierungs- und Orientierungssysteme und andere Anwendungen.

Die Hauptbestandteile des Produkts sind wie folgt:

1. Die optische Pfadeinheit umfasst eine Erbiumfaser-Lichtquelle, einen optischen Faserring, einen integrierten optischen Phasenmodulator, einen optischen Faserkoppler und einen Fotodetektor;
2. Die Schaltungseinheit umfasst eine Lichtquellen-Treiberschaltung und eine Erkennungs- und Steuersignal-Leiterplatte;
3. Strukturteile des Gyroskops.

Maße

Gesamtabmessungen des Schaltkastens (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × B × H);

Abmessungen der optischen Fasersensoreinheit (mm): Ф92 × 27;

Einbaumaß des Schaltkastens (mm): (88 ± 0,1) × (84 ± 0,1) (L × B), Φ4 mm × 4;

Einbaumaße der Lichtwellenleiter-Sensoreinheit:

WieAbb.2 Schematische Darstellung der Installation der SensoreinheitWie gezeigt.

Pin-Definition
