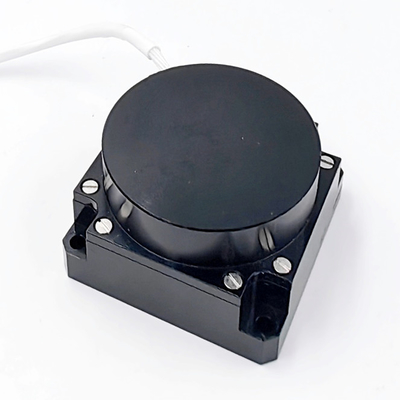

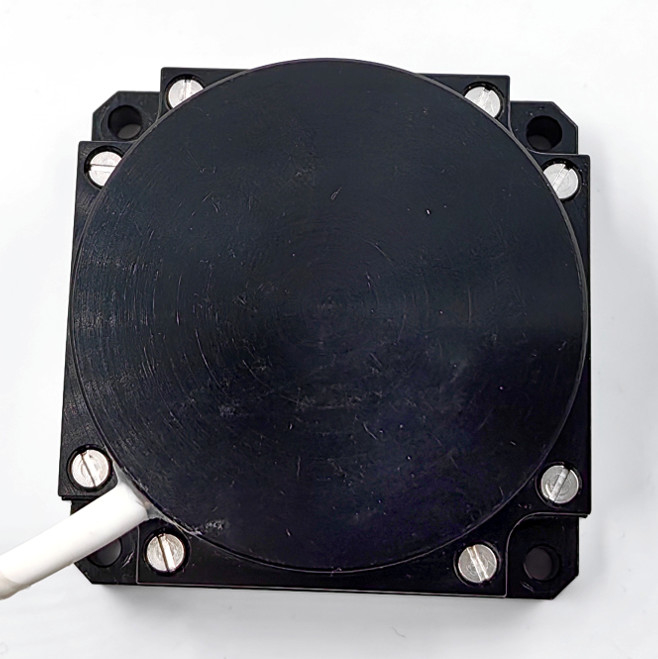

50 mm Glasfaser-Gyroschneckensensor mit niedrigem Null-Bias-Gyroskop

50mm FOG Gyroskop Sensor mit niedrigem Null-Bilanz-Bereich

Einleitung

Dieses Produkt ist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelfrequenz des Trägers entlang der empfindlichen Achse des Produkts verwendet wird.Die Winkelfrequenz-Sensorenheit des Produkts ist ein Glasfaserring, wird eine digitale Schlusskreislauf-Erkennungsanlage verwendet, um den optischen Wegunterschied der durch die äußere physikalische Winkelgeschwindigkeit verursachten Ausbreitung von Licht im Uhrzeigersinn und gegen den Uhrzeigersinn zu extrahieren,mit einer Breite von mehr als 20 mm,, und in der Zwischenzeit wird ein Spannungssignal, das aus einem optischen Wegdifferenzsignal umgewandelt wurde, einem geschlossenen Kreislauf-Feedback und einer Steuerung unterzogen, so dass die Modulation und Demodulation des Signals realisiert werden,und der Zweck der Winkelgeschwindigkeitssignalerkennung erreicht ist.

Dieses Produkt besteht aus einer optischen Winkelgeschwindigkeitssensor-Einheit und einer Signaldetektionseinheit und liefert ein-Achsen-Winkel-Inkrement-Informationen und Innentemperaturinformationen.

Die Produkte eignen sich hauptsächlich für Anwendungen wie mittlere Präzision, Trägheitsnavigationssysteme, Positionierungs- und Orientierungssysteme und Servo-Stabilisierungssysteme.

Hauptparameter

Die Hauptbestandteile des Produkts sind wie folgt:

1. Die optische Bahneinheit besteht aus einer SLD-Lichtquelle, einer optischen Faserre, einem integrierten optischen Phasenmodulator, einer optischen Faserkopplung und einem optischen Detektor.
2. Die Schaltungseinheit besteht aus einer Lichtquelle Antriebsschaltung und einer Erkennungs- und Steuersignalplatine;
3. Gyroskop-Strukturteile.

Gesamtmaß (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Anlageabmessung (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, wie in Abbildung.

Vorsichtsmaßnahmen

Die einschlägigen Anmerkungen sind wie folgt:

1. Um eine Beeinträchtigung der Leistung des Gyroskops und eine Verkürzung seiner Lebensdauer zu vermeiden,Häufige Einschalt- und Ausschaltvorgänge sollten während der Verwendung des Gyroskops vermieden werden..
2. Bevor das Gyroskop eingeschaltet wird,Das Stromversorgungssystem muss überprüft werden, um sicherzustellen, dass es keinen Kurzschluss zwischen den elektrischen Punkten der Stromversorgung und zwischen der Gyroskophülle und den elektrischen Punkten gibt.;
3. Im Falle eines ungewöhnlichen Betriebs dieses Produkts ist der Hersteller zu konsultieren.
4. Das Glasfaser-Gyroskop ist ein präzises Instrument, daher sollte es bei Gebrauch und Transport mit Vorsicht behandelt werden.
5. Es müssen die richtigen Produkt-Eingangs- und Ausgangssignalleitungen und Stromversorgungsleitungen gewährleistet sein.
6. Es sind antistatische Maßnahmen im Kontaktprozess mit dem Erzeugnis zu treffen;
7. Die Magnetfeldstärke um den Produktstandort muss kleiner als 1 G sein.
