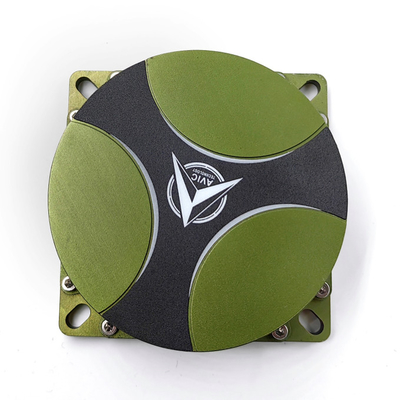

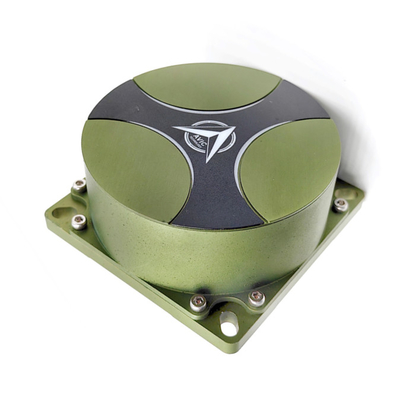

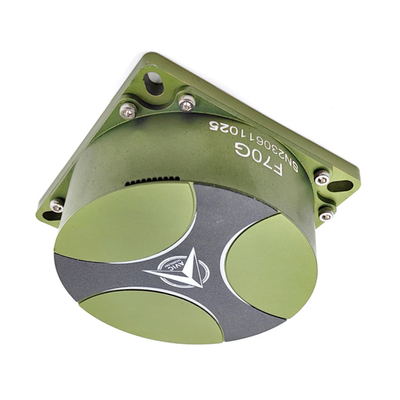

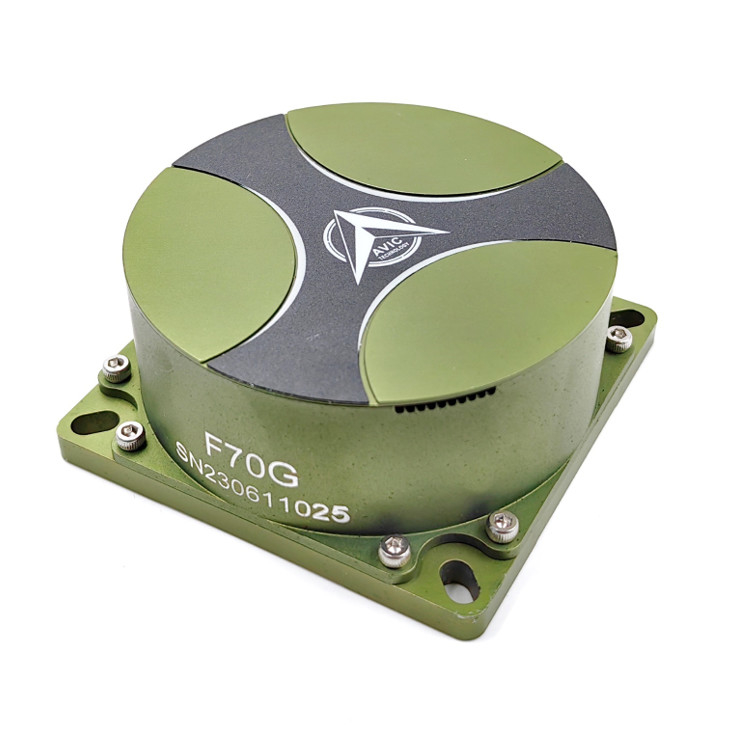

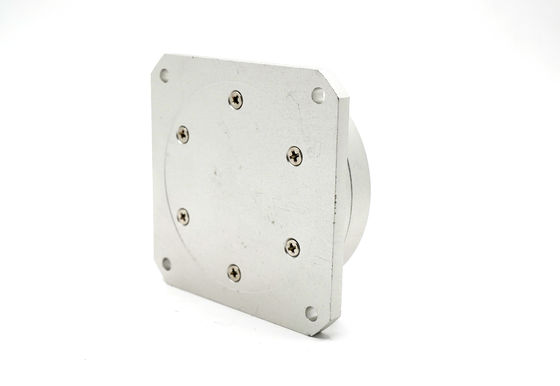

Stabiles optisches Gyroskop für integriertes Navigationssystem

Markenbezeichnung:	Firepower
Modellnummer:	F70G
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	200/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Messbereich:

-800°/s bis +800°/s

Zero-Bias-Wiederholbarkeit:

<=0,1°/h

Stabilität bei Nullverschiedenheit:

<=0,1°/h

Skalafaktor:

45000× (1±5%) SP/°/s

Kommunikationsmodus:

RS422

Betriebstemperatur:

-45℃~+60℃

Speichertemperatur:

-55℃~+75℃

Nichtlinearität des Skalierungsfaktors:

<50 ppm

Wiederholbarkeit durch Skalierungsfaktor:

<50 ppm

Versorgungsspannung:

Verpackung Informationen:

Sponge+-Kasten

Versorgungsmaterial-Fähigkeit:

200/month

Hervorheben:

stabiles optisches Gyroskop

Helikopteroptisches Gyroskop

Helikopter-Gyroskop mit Glasfaser

Produktbeschreibung

Stabiler optisches Gyroskop für integriertes Navigationssystem Dynamischer Gyroskopsensor

Produktspezifikationen

Attribut	Wert
Messbereich	-800 °/s ~+800 °/s
Wiederholbarkeit von Zero-Bias	<= 0,1 °/h
Stabilität von Zero-Bias	<= 0,1 °/h
Skalierungsfaktor	45000 × (1 ± 5%) sp/°/s
Kommunikationsmodus	RS422
Betriebstemperatur	-45 ℃～+60 ℃
Lagertemperatur	-55 ℃～+75 ℃
Skalierungsfaktor Nichtlinearität	<50ppm
Wiederholbarkeit der Skalierungsfaktor	<50ppm
Versorgungsspannung	5v

Abmessungen

Schlüsselmerkmale

Ganzfaser -Design - Lange Lebensdauer, kleine Packungsgröße, hohe Stabilität und mehr Störungswiderstand.
Integrierter Faserpolarisator - Mindestinsertionsverlust und hohes Aussterben, das mehr Resistenz gegen Temperatur und mechanischer Schock sowie intensive Schwingung bietet.
Zuverlässiger kompaktes Paket - Operativ robust für alle Arten von Umgebungen, ideal für eine Vielzahl von Anwendungen in zivilen und militärischen Gebieten.
Quichlaunch -Technologie - Mindestaktivierungszeit ohne externe Kalibrierung erforderlich.
Optimale Wellenlänge - verbessert die Sensibilität um 50% mit derselben Struktur, Größe und Kosten.
Rauschisolierung und -komprimierung - reduziert den Zufallsgang des Winkels signifikant.
Selftrack -Technologie - verbessert den Dynamikbereich von Gyro.

Anwendungen

UAV/AUV/Hubschrauber
Taktische Atomwaffen
Luftfahrt und Astronautik
Integriertes Navigationssystem
Trägheitsplattform stabilisieren
Fahrzeugnavigation

Leistungseigenschaften

NEIN.	Parameter	F70G	Einheit	Anmerkungen
1	Maximale Winkelrate	± 800	°/s
2	Skalierungsfaktor	45000 × (1 ± 5%)	Sp/°/s
3	Skalierungsfaktor -Nichtlinearität der Raumtemperatur	≤ 50	ppm	@25 ℃
4	Skalierungsfaktor Wiederholbarkeit bei Raumtemperatur	≤ 50	ppm	@25 ℃
5	Wiederholbarkeit der Skalierungsfaktor bei Volltemperatur	≤ 100	ppm	-40 ℃ ~+70 ℃
6	Verzerrung der Raumtemperatur	≤ 0,1	10s (1σ, °/h)	@25 ℃
7	Voreingenommenheit der Wiederholbarkeit der Raumtemperatur	≤ 0,1	(1σ, °/h)	Voreingenommenheit
8	Verzerrung Wiederholbarkeit der vollen Temperatur	≤ 0,2	(1σ, °/h)	-40 ℃ ~+70 ℃
9	Aktivierungszeit	0	min
10	Zufallsspaziergang	0,005	º/√h
11	Vorspannungswert während der Vibration/ vor Vibration/ nach der Vibration	≤ 0,3	°/h
12	Verzerrungswert vor/nach der Vibration	≤ 0,3	°/h
13	Magnetische Empfindlichkeit	≤ 0,2	°/h/gs	Optional
14	Verzerrungsstabilität während des Vakuumswechsels	≤ 0,3	°/h	0~0.085~0mpa@2Min
15	Vibration	20Hz ～ 2000Hz Hz/10 min x \| Y \| Z
16	Auswirkungen	15g(3times) Half sine wave/11ms ±X \| ± y \| ± z

Stromversorgung

Stromversorgung	+5V	-5v
Die Schwankung der Spannung	4,75 V ~ 5,25 V	-4.75v ~ -5.25v
Ripple -Spannung	20mv	20mv
Stromverbrauch	1,5a	0,6a

Transport- und Lageranforderungen

Transportbescheid

Platzieren Sie das Produkt gemäß der in der Verpackungsbox gezeigten Richtung
Wenn der Temperaturbereich -40 ℃～+70 ° C beträgt, darf er über Straßen-, Eisenbahn-, Luft- und Wassertransport transportiert werden
Stellen Sie sicher, dass die Verpackungsbox an den Träger befestigt ist, ohne sich während des Versands zu bewegen

Speicherbekanntmachung

Die in der Verpackungskiste platzierten Produkte sollten in einem klimatisierten Lagerhaus unter Standard -Atmosphärendruck gelagert werden. Die Umwelttemperatur beträgt 15 ℃～ 35 ℃
Die Speicherdauer des Produkts beträgt 15 Jahre

Auspacken und Inspektion

Inspektion auspacken

Überprüfen Sie das Erscheinungsbild des Verpackungskästchens auf Kollision und andere physische Schäden

Inspektion der unterstützenden Lieferdokumente

Produktqualifikationszertifikat
F70G -Akzeptanzbericht des Glasfaser -Gyroskops geschlossener Schleifen
F70G-Wartungsanweisungen für das faserfaser-Gyroskop mit geschlossenem Schleifen (1PCS pro Stapel)

Produktdokumentation (PDF) herunterladen
