IMU-Beschleunigungsmesser-Kreiselkompaß
Created with Pixso.

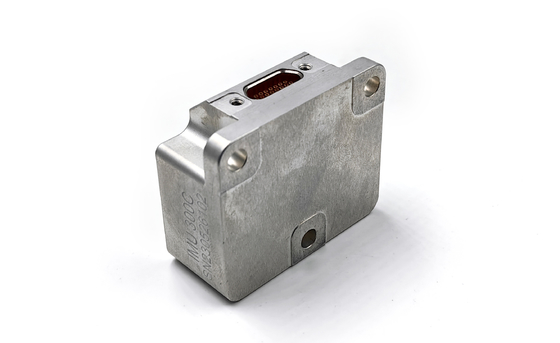

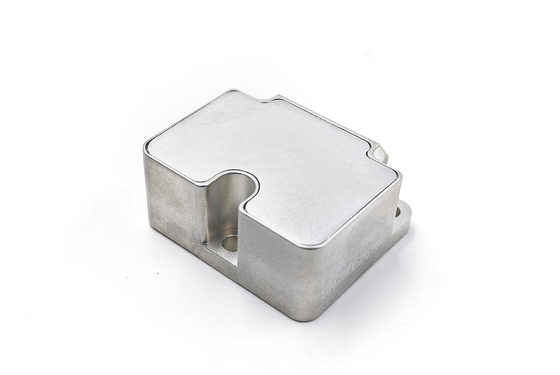

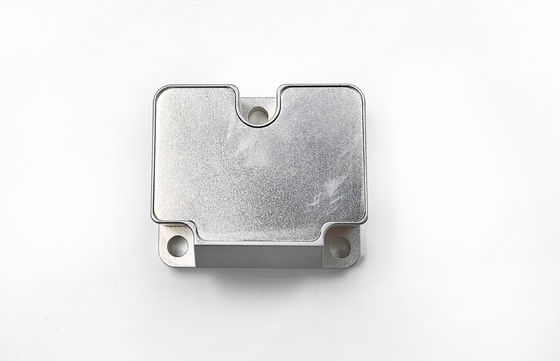

RS422 IMU Sensor 500°/s Gyro Range 16g Beschleunigungsmesser

RS422 IMU Sensor 500°/s Gyro Range 16g Beschleunigungsmesser

Markenbezeichnung: AVIC
Modellnummer: IMU300C
MOQ: 1
Preis: Verhandlungsfähig
Zahlungsbedingungen: T/T,L/C
Versorgungsfähigkeit: 500/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE ROHS
Produktname:
Trägheitsmessungseinheit
Kreisel Messbereich:
±500º/s
Kreisel Stabilität ohne Bias:
0,3 deg/h
Angular Random Walk:
0.06deg/√h
Beschleunigungsmesser-Strecke:
16g
Acc-Verschiebungsstabilität:
00,02 mg
Skalafaktor:
0.02%FS
Bandbreite:
200Hz
Ausgabe:
RS422
Verpackung Informationen:
Schwamm/Schachtel
Versorgungsmaterial-Fähigkeit:
500/Monat
Hervorheben:

RS422 IMU Sensor mit Gyroskop

,

IMU Beschleunigungsmesser 16g Bereich

,

500°/s Gyrosensor RS422

Produktbeschreibung

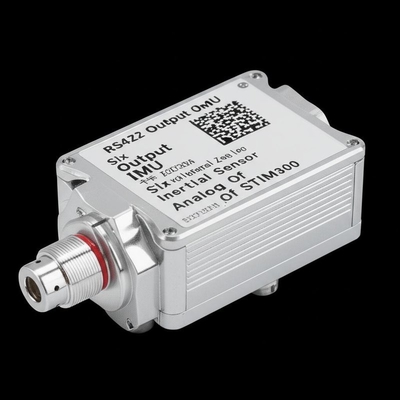

RS422-Ausgang IMU Sechs-Ausgang-Inertialsensor Analog von STIM300

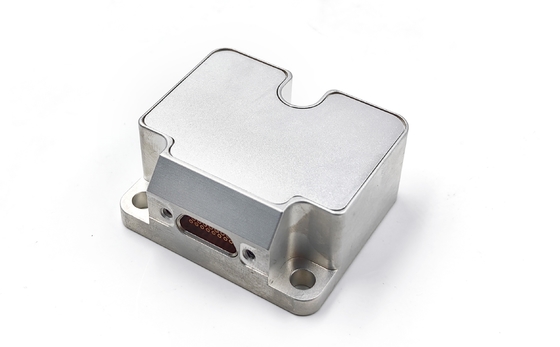

RS422 IMU Sensor 500°/s Gyro Range 16g Beschleunigungsmesser 0
Elektrische Schnittstelle
Der elektrische Anschluss des Produkts IMU300C-A0-IMU ist J30J-15 TJL, mit folgender Kontaktdefinition:
Stichnummer Name Typ Bemerkung
1 TxD- Ausgang RS422
2 RxD- Eingang RS422
3 TST_1 Ausgang
4 TOV_1 Ausgang
5 RST Eingang
6 GND Eingang
7 Ersatz
8 VCC_5V Stromquelle +5V
9 TxD+ Ausgang RS422
10 RxD+ Eingang RS422
11 ExtTrig Eingang Synchroner Eingang 5V
12 GND Eingang
13 GND Eingang
14 Ersatz
15 GND Masse
Produktmerkmale
  • Digitaler Drei-Achsen-Kreisel:
    • ± 500º/s dynamischer Messbereich
    • Nullpunkt-Stabilität: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN)
  • Digitaler Drei-Achsen-Beschleunigungsmesser:
    • ± 16 G dynamischer Messbereich
    • Nullpunkt-Stabilität: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN)
  • Hohe Zuverlässigkeit: MTBF > 20000h
  • Garantierte Genauigkeit im vollen Temperaturbereich (-40℃ ~ 80℃): Eingebauter Hochleistungs-Temperaturkalibrierungs- und Kompensationsalgorithmus
  • Geeignet für den Betrieb unter starken Vibrationsbedingungen
  • Schnittstelle 1-Wege RS422
  • Kompatibel mit STIM300
Anwendungsbereich
  • Taktische und industrielle UAVs
  • Intelligente Munition
  • Suchkopf
Produktindikatoren
Parameter Testbedingungen Designgenauigkeit Einheit
Kreisel
Dynamischer Messbereich - ±500 º/s
Bias-Stabilität Allan-Varianz (500 °/s Bereich, Normaltemperatur) 0,3 º/h
Bias-Stabilität 10 s Durchschnitt (-40℃ ~ +80℃, konstante Temperatur) 3,0 º/h
Bias Nullpunktbereich 0,1 º/s
Bias Nullpunktvariation über den vollen Temperaturbereich 0,01 º/s
Bias Start-Wiederholbarkeit 0,005 º/s
Einfluss der linearen Beschleunigung auf den Bias 0,002 º/s/g
Einfluss von Vibrationen auf den Bias, Änderung vor und nach der Vibration 0,002 º/s/g
Einfluss von Vibrationen auf den Bias, Änderung vor und während der Vibration 0,001 º/s/g
Skalierungsfaktor Skalierungsfaktor-Genauigkeit 0,1 %
Skalierungsfaktor Skalierungsfaktor-Nichtlinearität 0,01 %FS
Winkel-Zufallsgang - 0,06 °/√hr
Bandbreite - 200 Hz
Beschleunigungsmesser
Dynamischer Messbereich - 16 g
Bias-Stabilität Allan-Varianz (16g Bereich, Normaltemperatur) 0,02 mg
Bias-Stabilität 10 s Durchschnitt (-40℃ ~ +80℃, konstante Temperatur) 0,03 mg
Bias Nullpunktbereich 1 mg
Bias Nullpunktvariation über den vollen Temperaturbereich 1 mg
Bias Start-Wiederholbarkeit 0,2 mg
Skalierungsfaktor Skalierungsfaktor-Genauigkeit 0,3 %
Skalierungsfaktor Skalierungsfaktor-Nichtlinearität 0,02 %FS
Geschwindigkeits-Zufallsgang - 0,08 m/s/√hr
Bandbreite - 200 Hz
Kommunikationsschnittstelle
1-Wege SR422 Baudrate 460,8 MHz
Abtastfrequenz UART 1000 Hz
Elektrische Eigenschaften
Spannung - 5 V
Stromverbrauch - 1,5 W
Ripple P-P 150 mV
Strukturelle Eigenschaften
Größe - 38,6×44,6×21,5 mm
Gewicht - 65±2 g
Umgebungsbedingungen
Betriebstemperatur - -40~80
Lagertemperatur - -45~85
Vibration - 20~2000Hz,6.06g
Stoß - 6000g,0.5ms
Zuverlässigkeit
MTBF - 20000 h
Kontinuierliche Arbeitszeit - 120 h
Produktübersicht
Das IMU300C-A0-IMU ist eine Inertialmesseinheit (IMU) basierend auf Mikrobearbeitungstechnologie (MEMS), mit eingebautem Hochleistungs-MEMS-Kreisel und MEMS-Beschleunigungsmesser, die 3 Winkelgeschwindigkeiten und 3 Beschleunigungen ausgibt.
Das IMU300C-A0-IMU zeichnet sich durch hohe Zuverlässigkeit und starke Umweltanpassungsfähigkeit aus. Durch die Anpassung verschiedener Software kann das Produkt in taktischen und industriellen UAVs, intelligenter Munition, Suchköpfen und anderen Bereichen eingesetzt werden.
Größe

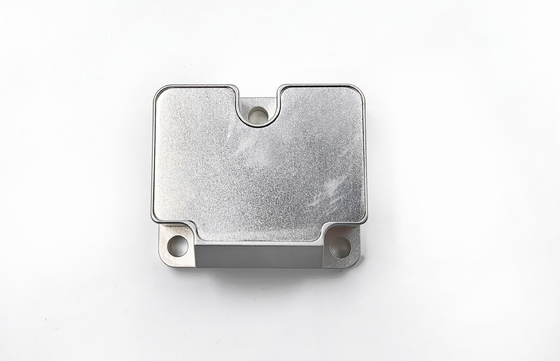

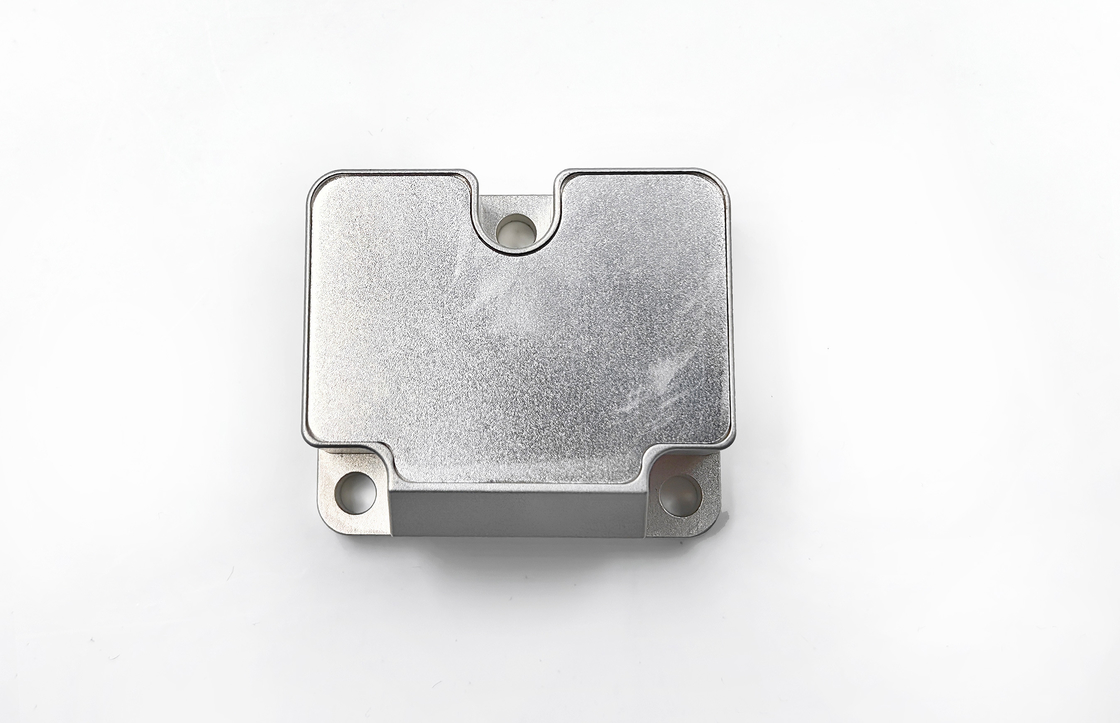

RS422 IMU Sensor 500°/s Gyro Range 16g Beschleunigungsmesser 1 Benutzerhandbuch IMU300C herunterladen (PDF)
