Faseroptikkreiselkompaß
Created with Pixso.

0.05°/h Bias Instabilität MEMS Gyro Chips Hochleistungs Gyro PCB

0.05°/h Bias Instabilität MEMS Gyro Chips Hochleistungs Gyro PCB

Markenbezeichnung: Firepower
Modellnummer: MGZ332HC
MOQ: 1
Preis: Verhandlungsfähig
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 500/Monat
Einzelheiten
Herkunftsort:
China
Produktbezeichnung:
GYRO PCB
Reichweite:
400°/s
Bandbreite:
> 90 Hz
Entschließung:
24 Bits
Skalierungsfaktor:
20000 lsb/°/s
Verzögerung (auf maß):
3 Sekunden
Bias Instabilität:
00,05°/h
Verpackung Informationen:
sponge+box
Versorgungsmaterial-Fähigkeit:
500/Monat
Hervorheben:

Hochleistungs-MEMS-Gyro-Chips

,

MEMS-Gyro-Chips und PCB

,

Hochleistungs-Gyro-PCB

Produktbeschreibung

MEMS-Gyro-Chips Hochleistungs-Gyro-PCB



PCB-Konstruktion:

Die Entkopplungskondensatoren für Pins VCP, VREF, VBUF und VREG sollten so nahe wie möglich an den Pins platziert werden und der entsprechende Widerstand der Spuren sollte minimiert werden.Die anderen Enden der Entkopplungskondensatoren für VREFDie VCC, VBUF und VREG werden an die nächstgelegene AVSS _ LN angeschlossen und anschließend über eine Magnetkugel an die Signalgrundleitung angeschlossen.Wenn VCC in normalem Betrieb istDie Gesamtströmung beträgt etwa 35 mA, was eine breite PCB-Spur erfordert, um die Spannungsstabilität zu gewährleisten. Komponenten finden, um Stresszonen zu vermeidenEs ist notwendig, große Wärmeabbauelemente und Bereiche mit äußerer mechanischer Berührung, Extrusion und Ziehen zu vermeiden.sowie Bereiche, in denen Positionsschrauben während der gesamten Installation anfällig für Verformungen sind.

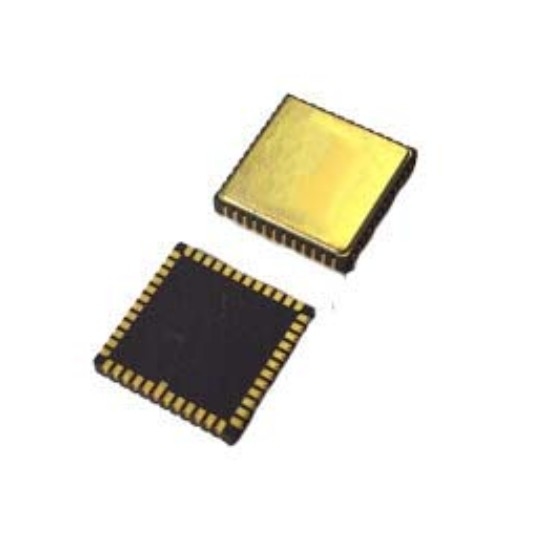

0.05°/h Bias Instabilität MEMS Gyro Chips Hochleistungs Gyro PCB 0

Über das Produkt

Leistung   MGZ1 MGZ2 MGZ3 MGZ4 MGZ5 MGZ6
Reichweite Deg/s 500 500 500 400 400 8000
Bandbreite @3DB angepasst) Hz 250 250 250 200 100 200
Ausgangsgenauigkeit (digitale SPI) Bits 24 24 24 24 24 24
Ausgangsrate (ODR) (anpassen) Hz 12K 12K 12K 12K 12K 12K
Verzögerung (auf maß) m < 2 < 2 < 2 < 2 3 < 2
Biasstabilität (Allan-Kurve bei 25°C) Grad/Stunde < 05 < 02 < 03 < 01 < 01 < 5
Biasstabilität ((10Saverage@25°C) Grad/Stunde 3 < 1 < 2.5 < 05 < 05 < 20
Biasstabilität ((1serror@25°C) Grad/Stunde < 9 3 < 7.5 < 1.5 < 1.5 < 60
Temperaturverschiebung der Verzerrung Deg/Hr/C < 2 < 1 < 2 < 05 < 05 < 5
Wiederholbarkeit der Verzerrungen ((25°C) Grad/Stunde 3 < 1 3 < 05 < 05 < 5
Wiederholbarkeit des Schreckfaktors ((25°C) ppm ((1o) < 50 ppm < 50 ppm < 50 ppm < 50 ppm < 20 ppm < 10 ppm
Schreckfaktor-Drift ((1 Sigma) ppm ((1o) ± 200 ppm ± 200 ppm ± 200 ppm ± 200 ppm ± 100 ppm ± 100 ppm
Schreckfaktor nichtlinear (bei voller Temperatur) ppm < 300 ppm < 300 ppm < 300 ppm < 300 ppm < 200 ppm < 100 ppm
Angularer zufälliger Spaziergang (ARW) °/√h < 015 < 015 < 0125 < 0025 < 0025 < 1
Entschließung °/h < 1 < 05 < 1 < 01 < 01 < 5
Lärm (von Spitze zu Spitze) Deg/s < ± 0.25 < ± 0.20 < ± 0.2 < ± 0.1 < ± 0.1 < ± 1
GValue-Empfindlichkeit °/h/g 3 < 1 3 < 1 < 1 3
Vibrationskorrekturfehler ((12gRMS,20-2000) °/h/g ((rms) 3 < 1 3 < 1 < 1 < 1
Betriebszeit (gültige Daten) s 1 1 1 1 1 1
Umweltverträglichkeit
Schlagkraft (an) 500 g (1 ms, 1/2 Sinus)
Aufprallwiderstand (Ausschalten) 1Wg 5ms
Schwingungen (Strom eingeschaltet) 12 g rms (20 Hz bis 2 kHz)
Betriebstemperatur -45 °C----+85 °C
Aufbewahrungstemperatur -50°C----+105°C
Hohe Überlastfestigkeit (Poweroff)   10 000 g 20000 g



0.05°/h Bias Instabilität MEMS Gyro Chips Hochleistungs Gyro PCB 1



Einrichtung

Ein hochleistungsfähiges MEMS-Gyroskop ist eine hochpräzise Prüfvorrichtung.Es wird empfohlen, bei der Installation der Vorrichtung auf der Leiterplatte folgende Aspekte zu berücksichtigen:: 1. Zur Bewertung und Optimierung der Platzierung des Sensors auf der Leiterplatte wird empfohlen, die folgenden Aspekte zu berücksichtigen und in der Konstruktionsphase zusätzliche Werkzeuge zu verwenden:Auf der thermischen Seite für mechanische Belastungen: Biegemessung und/oder Simulation von Endelementen; Robustheit gegen Aufprall: Nachdem das PCB der Zielvorrichtung in der empfohlenen Weise gelötet wurde,ein Abfallversuch durchgeführt wird. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): - Es wird nicht empfohlen, den Sensor direkt unter den Knopf oder in der Nähe des Knopfes zu platzieren, da es sich um mechanische Belastungen handelt.Es wird nicht empfohlen, den Sensor in der Nähe eines sehr heißen Punktes, z. B. eines Controllers oder eines Grafikchips, zu platzieren, da dies die Leiterplatte erhitzen und die Temperatur des Sensors erhöhen kann.
