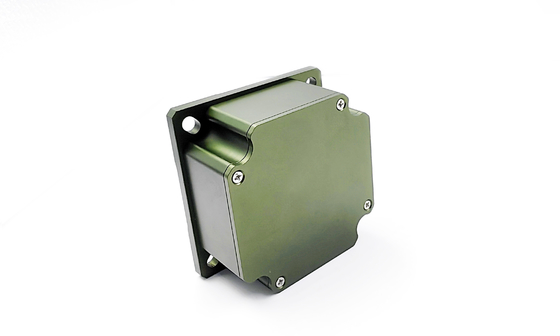

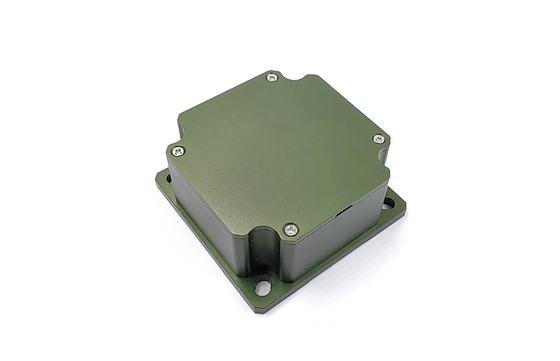

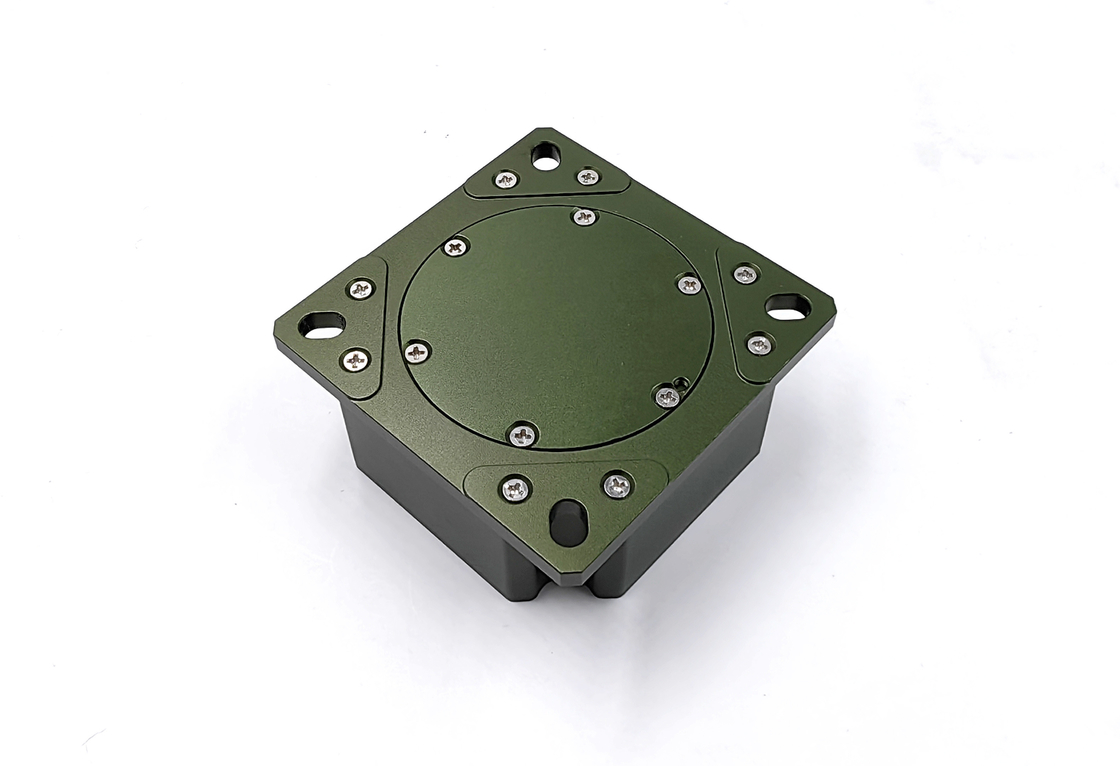

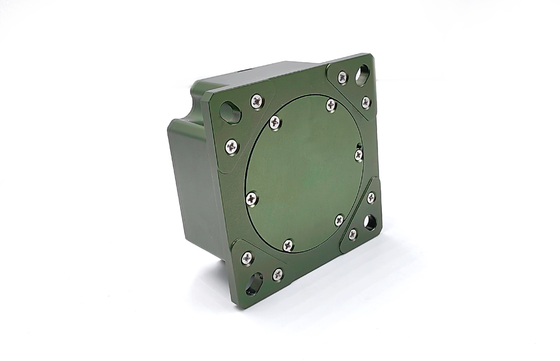

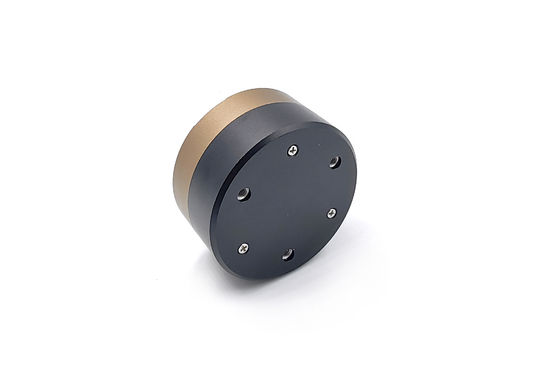

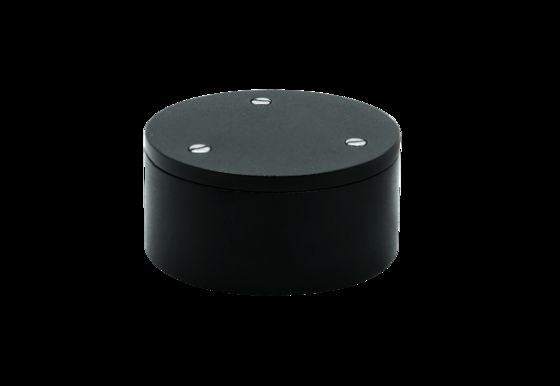

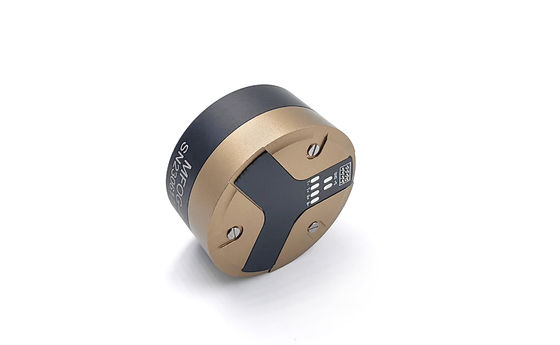

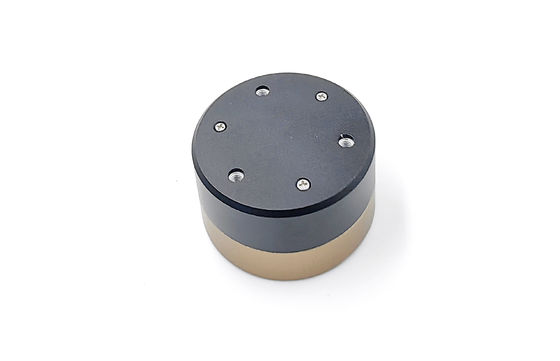

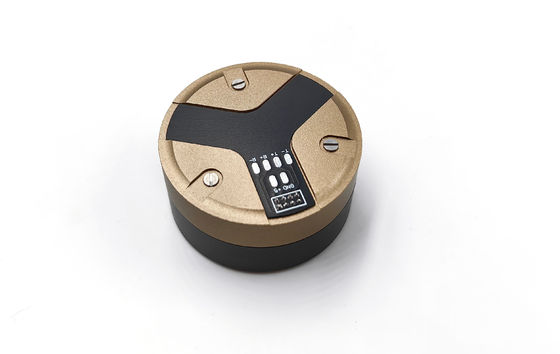

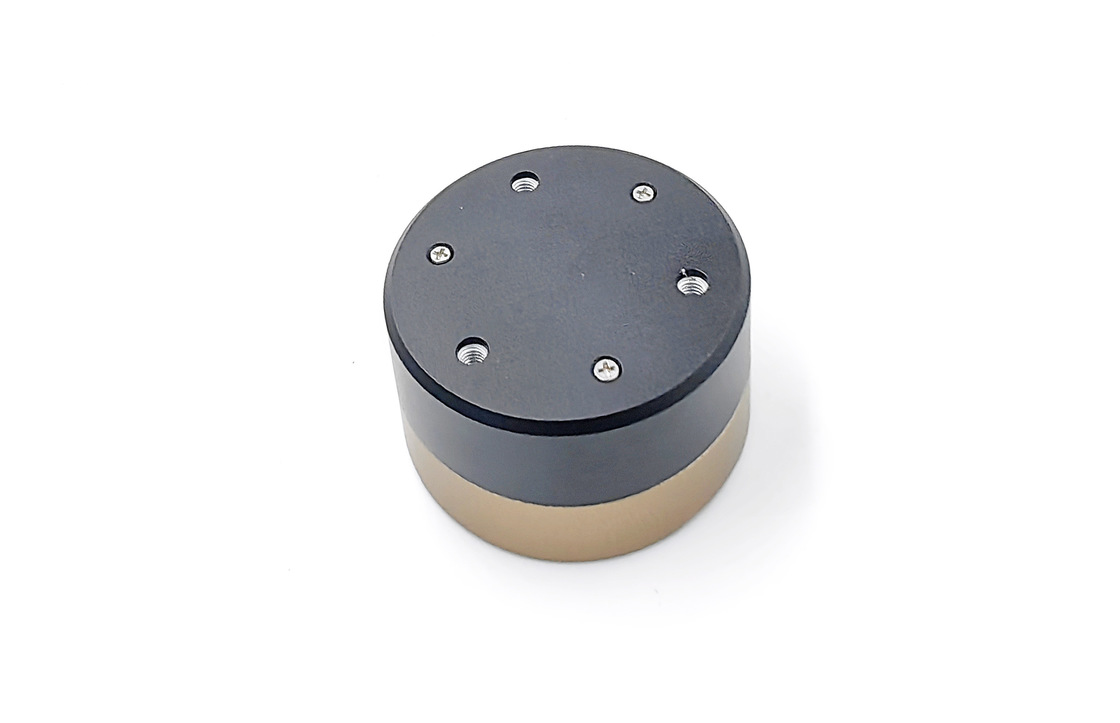

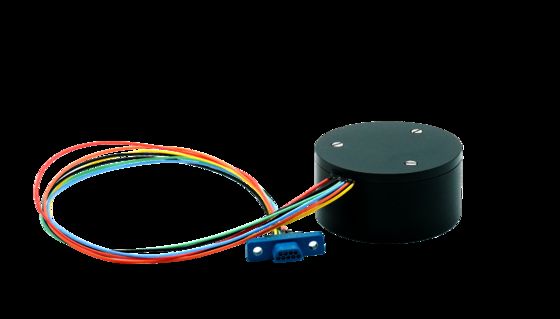

High Dynamic Range Fog Gyroscope Sensor mit RS422-Digitalkommunikation

High Dynamic Range Fog Gyroscope Sensor mit RS422 digitaler Kommunikation

Produktbeschreibung

Dieses Produkt ist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelfrequenz des Trägers entlang der empfindlichen Achse des Produkts verwendet wird.Die Winkelfrequenz-Sensorenheit des Produkts ist ein Glasfaserring, und eine digitale Schlusskreislaufdetektionsschaltung wird verwendet, um den optischen Wegunterschied von Licht, das sich im Uhrzeigersinn und gegen den Uhrzeigersinn ausbreitet und durch die äußere physikalische Winkelgeschwindigkeit verursacht wird, zu extrahieren,mit einer Breite von mehr als 20 mm,Gleichzeitig, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Zusammensetzung

a) Die optische Bahneinheit besteht aus einer SLD-Lichtquelle, einer optischen Faserre, einem integrierten optischen Phasenmodulator, einer optischen Faserkopplung und einem optischen Detektor;

b) Die Schaltungseinheit besteht aus einer Lichtquelle Antriebsschaltung und einer Erkennungs- und Steuersignalplatte;

c) Bauteile für Gyroskopen.

Produktstruktur und Merkmale

Die Struktur des Gyroskops nimmt ein typisches Optikfaserring-Struktur-Design-Schema an, und aus der Miniaturisierung integriertem Design, Strukturstabilität (Widerstand gegen Stoß und Vibration),Anti-Resonanz, Struktur-Symmetrie, Einfachheit der Installation und thermische Konstruktion (Temperaturmerkmale) und andere Aspekte wurden berücksichtigt, und die bestehende Struktur des Gyros wurde optimiert und konzipiert.

Verwendung des Produkts

Das Glasfaser-Gyroskop F60 weist die Eigenschaften einer langen Lebensdauer, starker Stoß- und Schwingungsbeständigkeit, großen Messbereich, hoher Bandbreite, sofortiger Start, keine Verschiebung durch Beschleunigung auf,und eine breite Genauigkeitsdeckung. Es kann in Schiffen, Flugzeugen und Fahrzeugen sowie in der Roboternavigation, Positionierung und Orientierung, Stabilitätskontrolle und anderen Bereichen weit verbreitet sein.

Gyrosystem für die Betriebsstromversorgung

±5V-Stromversorgung, Stromversorgungsgenauigkeit 5%, Stromversorgungswellen nicht mehr als 20mV. Der maximale Impulskorrent der Volltemperatur-Stromversorgung beträgt 1,5A.Der Energieverbrauch im Gleichzustand bei Raumtemperatur beträgt nicht mehr als 2.5W und der Steady-State-Stromverbrauch bei voller Temperatur nicht mehr als 5W.

Hauptparameter

Abmessung

Hauptanwendungsbereiche
