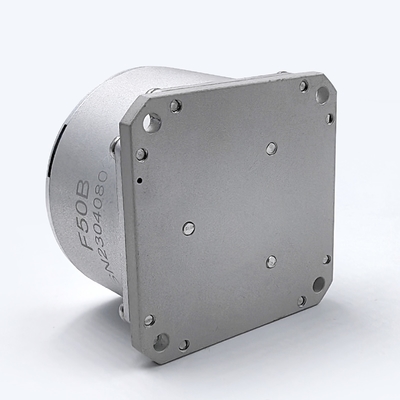

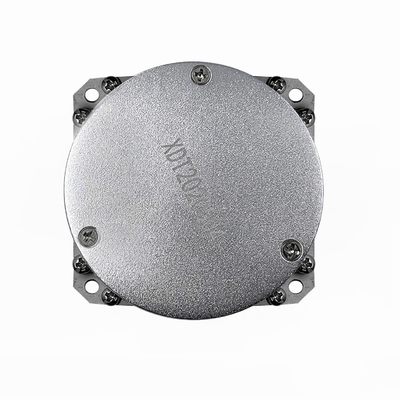

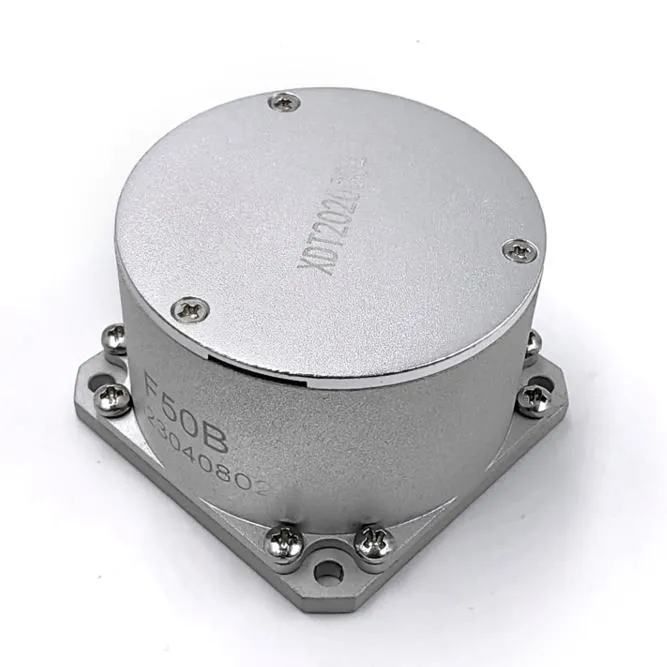

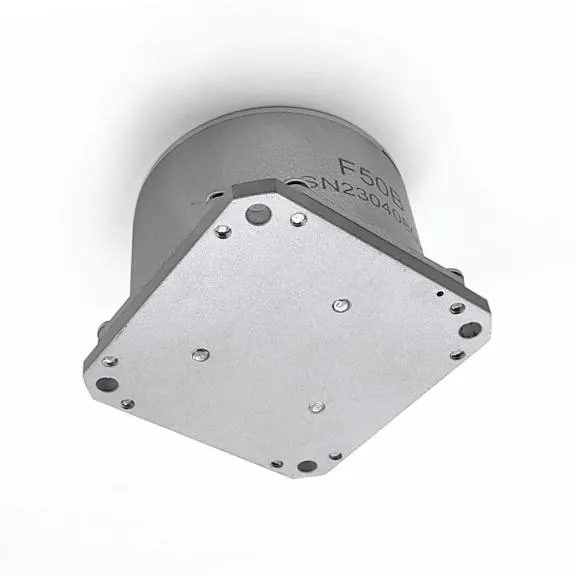

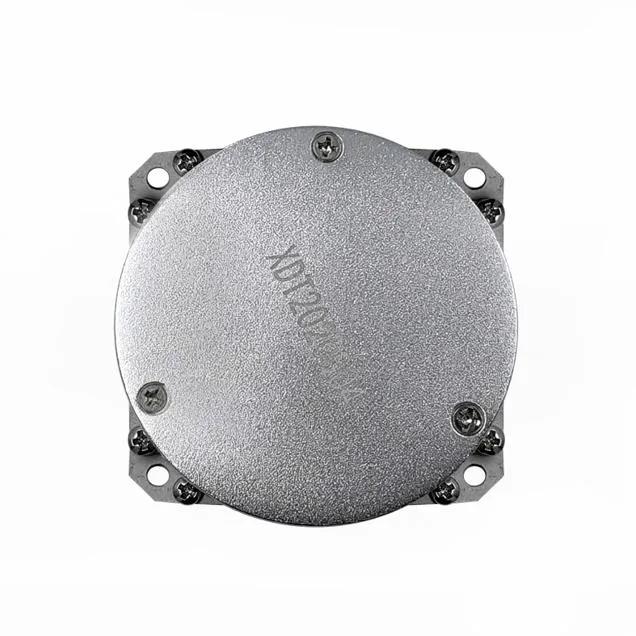

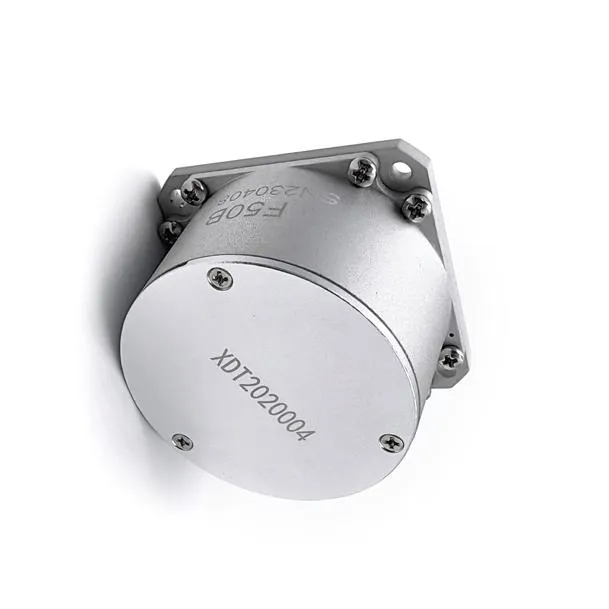

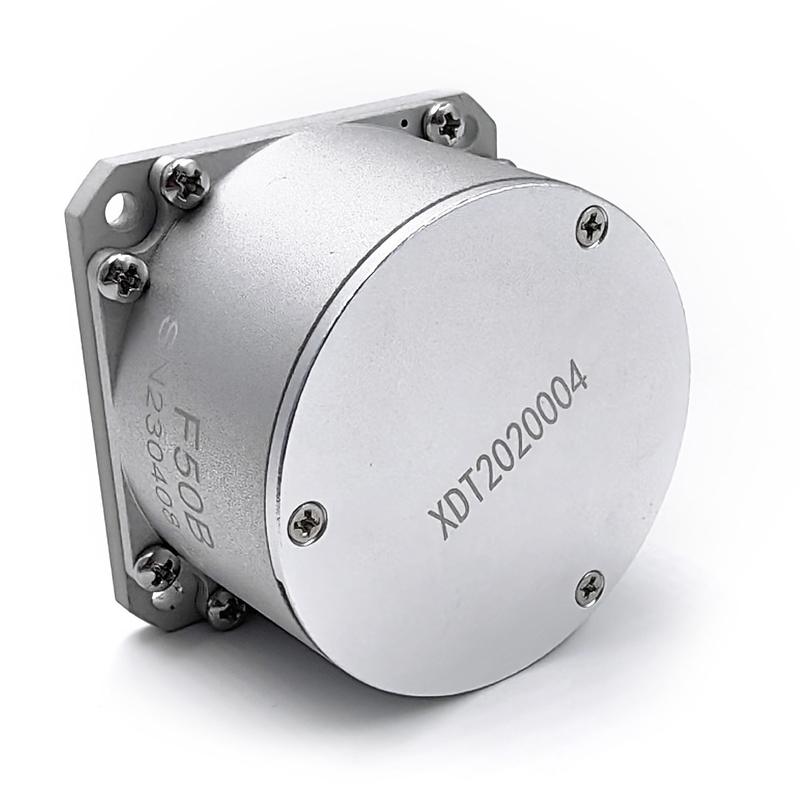

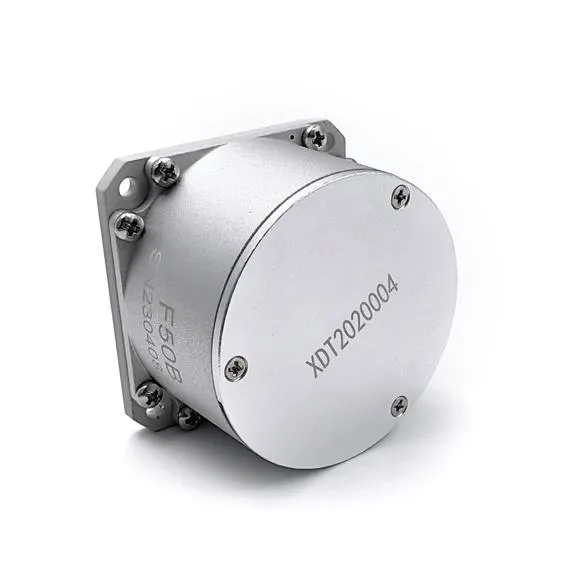

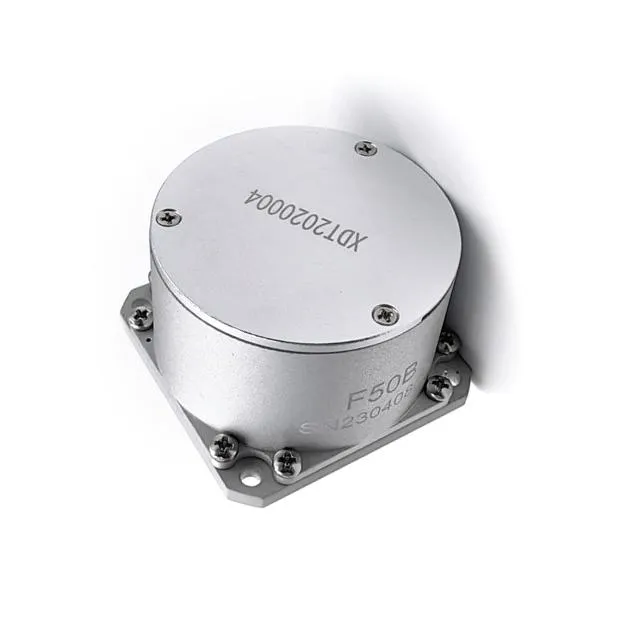

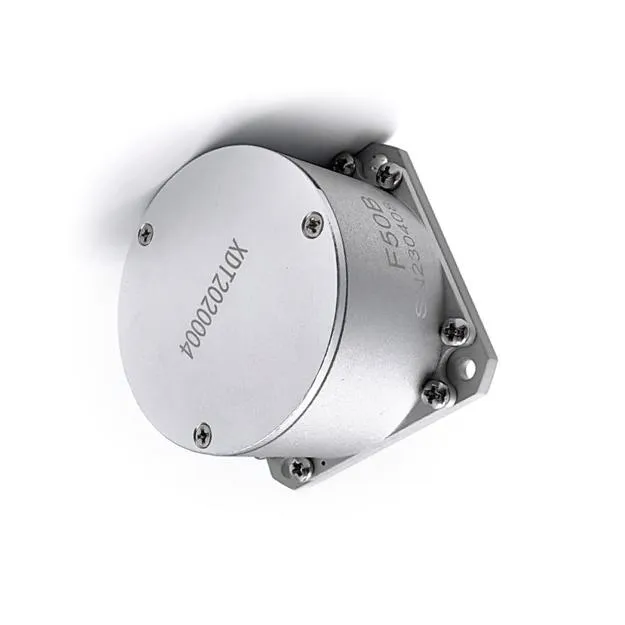

Niedrigpreis FOG Glasfaser-Gyroskop mit kleinem Volumen

Markenbezeichnung:	Firepower
Modellnummer:	F50B
MOQ:	1 PCS
Preis:	US$2,800.00~3,000.00
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

Messbereich:

-500~+500°/s

Null-Bias-Stabilität:

≤ 0,1°/h, 10 Sekunden

Zero-Bias-Wiederholbarkeit:

≤0.1°/h

Random-Walk-Koeffizient:

≤ 0,01°/√h

Nichtlinearität des Skalierungsfaktors:

≤ 40 ppm

Wiederholbarkeit durch Skalierungsfaktor:

≤ 40 ppm

Skalafaktorasymmetrie:

≤ 40 ppm

Startzeit:

≤ 1 s

Bandbreite:

500Hz

Stromversorgung:

Bei der Verwendung von Strom

Macht:

≤6W

Betriebstemperatur:

-40°C bis +70°C

Speichertemperatur:

-55~+85 °C

Vibrationen:

20 bis 2000 Hz, 0,06 g2/Hz

Auswirkung:

30 g, 11 ms

Baud-Rate:

921600 ((Anpassbar) bps

Ausgangsmodus:

RS-422

Verbindungsstück:

J30J-15TJL/(Anpassbar)

Gesamt-Dimesions:

50 mm*50 mm*32 mm

Installationsmaße:

43 mm*43 mm

Verpackung Informationen:

Schwamm und Schachtel

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

Glasfaser-Gyroskop in enger Schleife

Gyroskop mit kleinen Glasfaservolumina

Billiges Glasfasergyroskop

Produktbeschreibung

1.1Produktüberprüfung
Dieses Produkt ist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelfrequenz des Trägers entlang der sensiblen Achse des Produkts verwendet wird.Die Winkelfrequenzmessungseinheit des Produkts ist ein Glasfaserring, wird eine digitale Schlusskreislauf-Erkennungsanlage verwendet, um den optischen Wegunterschied der durch die äußere physikalische Winkelgeschwindigkeit verursachten Ausbreitung von Licht im Uhrzeigersinn und gegen den Uhrzeigersinn zu extrahieren,mit einer Breite von mehr als 20 mm,, und in der Zwischenzeit wird ein Spannungssignal, das aus einem optischen Wegdifferenzsignal umgewandelt wurde, einem geschlossenen Kreislauf-Feedback und einer Steuerung unterzogen, so dass die Modulation und Demodulation des Signals realisiert werden,und der Zweck der Winkelgeschwindigkeitssignalerkennung erreicht ist.

1.2 Funktion
Dieses Produkt besteht aus einer optischen Winkelgeschwindigkeitssensor-Einheit und einer Signaldetektionseinheit, die eine einsachsige Winkelsteigerungsinformation und interne Temperaturinformationen liefert.
1.3 Anwendung
Die Produkte eignen sich hauptsächlich für Anwendungen wie mittlere Präzision, Trägheitsnavigationssysteme, Positionierungs- und Orientierungssysteme und Servo-Stabilisierungssysteme.

Das Produkt besteht hauptsächlich aus folgenden Bestandteilen:
a) optische Wegkomponenten;
b) Aufzeichnungs- und Steuerungssignal-Schaltplatten;
c) Optische Faserring-Skelett, Schale und andere Strukturteile;

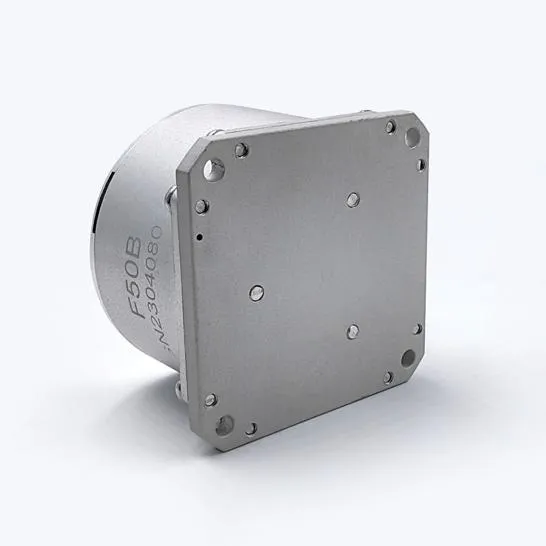

1.3Größe
Gesamtmaß (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H);
Anlageabmessung (mm):41 X 41, 4 M3 Schrauben

Größe

Elektrische Schnittstelle

Nummer des Pins	Definition	Erklären Sie
1,9	T+	Ausgang aus dem seriellen Port RS422 +
2,10	Ich...	Serienanschluss-Ausgang RS422
4,5	+5VA	Analogversorgung + 5V
6,7	AGND	Analog-Stromanschluss
8,15	-5VA	Analogstromversorgung -5V
12,13	VCC	Digitale Stromversorgung + 5/+ 3.3V
11,14	GND	Digitale Antriebsbasis
