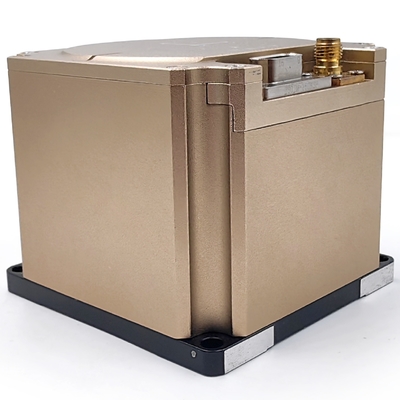

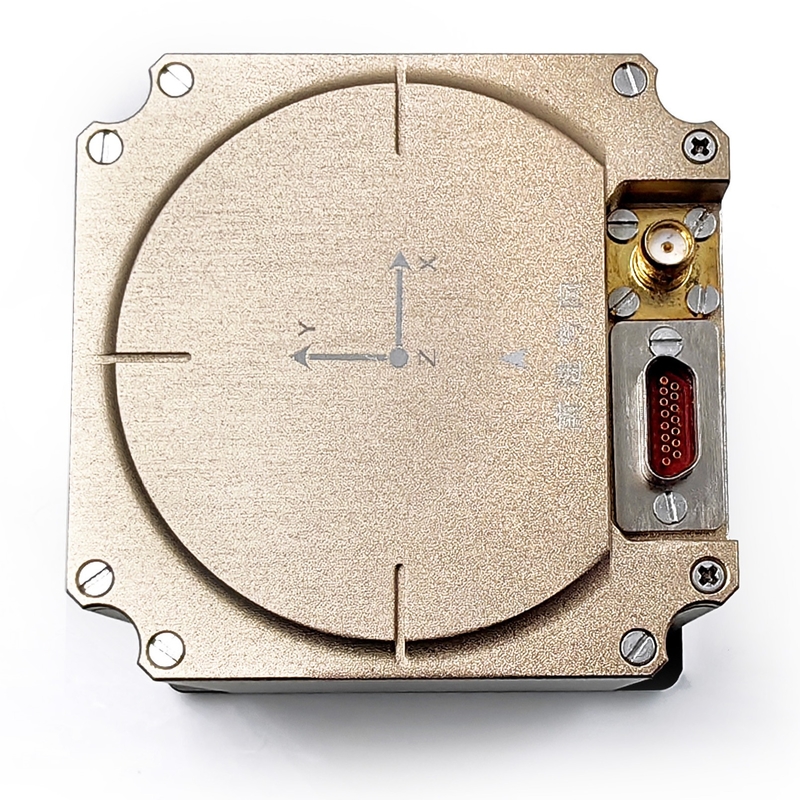

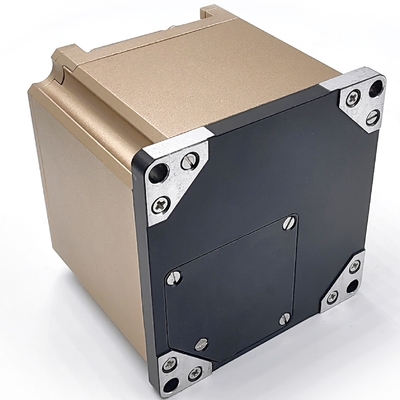

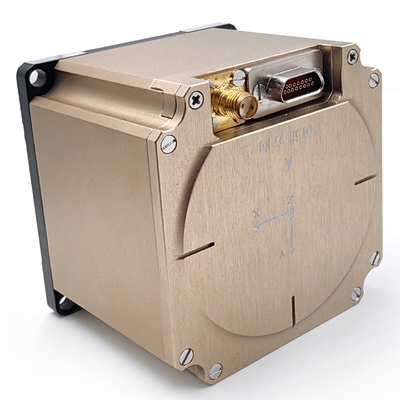

Mikronano integriertes Glasfaser-Gyroskop GNSS/INS integriertes Trägheitsnavigationssystem

Markenbezeichnung:	Firepower
Modellnummer:	INS100
MOQ:	1 PCS
Preis:	US$2,000.00~3,000.00
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

Material:

mit einer Breite von nicht mehr als 20 mm

Größe:

68 mm*71 mm*60 mm

Macht:

9 bis 36 V

Kreiselkompass-Strecke:

±300°/s

Kreisel Stabilität ohne Bias:

≤ 1,0°/h

Acc-Bereich:

±50g

Acc Zero Bias Stabilität:

≤ 100 ug

Selbstnordsuchende Kursgenauigkeit:

≤ 1,5°/cosL

Messgenauigkeit im Azimut:

≤0.2°

Vibrationen:

20 bis 2000 Hz

Kommunikationsoberfläche:

CAN/RS422/Netzwerk

Gewicht:

≤ 0,51 kg

Verpackung Informationen:

Schwamm und Schachtel

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

Mikro-Nano-Integriertes Glasfasergyroskop

GNSS/INS integriertes Glasfaser-Gyroskop

Mikronano-Integriertes Trägheitsnavigationssystem

Produktbeschreibung

Beschreibung des Produkts

INS-100 ist ein hochpräzises integriertes Navigationssystem, das mit drei selbstentwickelten 40 Glasfaser-Gyroskopen, drei eigenständigen MEMS-Beschleunigungsmessern und GNSS-Modulen ausgestattet ist.und realisiert hochpräzise Positionierung und Navigation in komplexen Umgebungen durch Multi-Sensor-Fusion und integrierten NavigationsalgorithmusDie Produkte können weit verbreitet im intelligenten Fahren, UAV, Vermessung und Kartierung, Marine-Kompass, stabile Plattform,Fotoelektrische Kapsel, Unterwasserfahrzeuge und andere Bereiche.



Die wichtigsten Funktionen des integrierten Navigationssystems sind folgende:1. Die erste Ausrichtung wird mit Hilfe der Ausgabe des Trägheitsgeräts durchgeführt, und die Ausrichtung der Schüttelbasis und die Bewegungsausrichtung können durchgeführt werden;
2Die von außen empfangenen GPS-Informationen können verwendet werden, um die integrierte Navigationsfunktion zu vervollständigen und Ausgabeinformationen wie Winkel, Geschwindigkeit und Position zu liefern.
3Nach Verlust des Satellitensignals können die Ausgabe des Trägheitsgeräts und der Kilometer-Eingang verwendet werden, um die Navigationsberechnung fortzusetzen.
4Es kann eine hohe Leistungsfähigkeit und eine hohe Probenahmerate der Gyrorohr-Ausgabe erzeugen und Rohdaten für eine stabile Plattformsteuerung hinzufügen.
5. Das Programm und die Konfigurationsparameter können online über den seriellen Port aktualisiert werden.

Technischer Parameter

Gyroteknik

Projekt		Indikatoren	Anmerkung
Gyrosysteme	Messbereich	-300°/s ~+300°/s
	Entschließung	≤ 0,5°/h
	Rückstände von Bias	-1,0°/h ~ +1,0°/h
	Zufälliger Spaziergang	00,05 o / h
	Biasstabilität bei Raumtemperatur	≤ 0,3°/h ((1σ)	10 Sekunden Glättung, 1 Stunde Prüfungsergebnis
	Biasstabilität bei voller Temperatur	≤ 0,5°/h (< 1σ)	10 Sekunden Glättung, 1 Stunde Prüfungsergebnis
	Wiederholbarkeit von Bias bei Normaltemperatur	≤ 0,3°/h ((1σ)	Statistiken zu 6 Prüfdaten
	Wiederholbarkeit der Verzerrung bei voller Temperatur	≤ 0,5°/h (< 1σ)	Nehmen Sie 2 Biasdata bei voller Temperatur, hoher Temperatur, niedriger Temperatur bzw. normaler Temperatur
	Nichtlinearität der Skalafaktoren	≤ 200 ppm	Volltemperatur und konstante Temperatur
	Wiederholbarkeit durch Skalierungsfaktor	≤ 200 ppm ((1σ)	Volltemperatur und konstante Temperatur
	Startzeit der Gyros	≤ 5 Sekunden
	Gyrobandbreite	300 Hz	Konstruktionssicherung, Chargetests
	Restfehler bei der Montage eines dreiachsigen Gyroskops	≤ 30"

Technische Indikatoren des Beschleunigungsmessers

Projekt		Indikatoren	Anmerkung
Beschleunigung	Messbereich	-50 g ~ +50 g	Design- und Auswahlgarantie
	Nichtlinearität der Skalafaktoren	≤ 200 ppm	Design- und Auswahlgarantie
	Biasstabilität bei voller Temperatur	≤ 100 ug ((1 σ)	10 Sekunden Glättung, Testergebnis in 1 Stunde
	Wiederholbarkeit der Verzerrung bei voller Temperatur	≤ 100 ug ((1 σ)	Nehmen Sie 2 Biasdata bei voller Temperatur, hoher Temperatur, niedriger Temperatur bzw. normaler Temperatur
	Wiederholbarkeit durch Skalierungsfaktor	≤ 100 ppm ((1σ)	Design- und Auswahlgarantie
	Zufälliger Spaziergang	≤ 0,02 m/s/h1/2
	Die Startzeit addieren	≤ 5 Sekunden
	Restfehler bei der Installation von Triaxial-Zusatz	≤ 30"

Ausrichtungsgenauigkeit

Projekt		Indikatoren	Anmerkung
Ausrichtungsgenauigkeit	Der Norden sucht nach Zeit	≤ 5 Minuten	Im Allgemeinen beträgt der Standard 3 oder 5 Minuten.
	Wiederholbarkeit der Ausrichtung des Kurswinkels	≤ 1°/cosL	1 σ
	Wiederholbarkeit der Tonhöhenausrichtung	≤ 0,05°	1 σ
	Wiederholbarkeit der Rollwinkel-Ausrichtung	≤ 0,05°	1 σ
	Modus Nordsuche	Zusätzlich	Es kann realisieren schwankende Basis Ausrichtung, GPS Hilfs Ausrichtung während der Fahrt, Kilometer Hilfs Ausrichtung während der Fahrt und Haupt Trägheitsnavigationsübertragung.

Integrierte Navigationsgenauigkeit (satellitenwirksam)

Projekt		Indikatoren	Anmerkung
Ausrichtungsgenauigkeit	Der Norden sucht nach Zeit	≤ 5 Minuten	Im Allgemeinen beträgt der Standard 3 oder 5 Minuten.
	Wiederholbarkeit der Ausrichtung des Kurswinkels	≤ 1°/cosL	1 σ
	Wiederholbarkeit der Tonhöhenausrichtung	≤ 0,05°	1 σ
	Wiederholbarkeit der Rollwinkel-Ausrichtung	≤ 0,05°	1 σ
	Modus Nordsuche	Zusätzlich	Es kann realisieren schwankende Basis Ausrichtung, GPS Hilfs Ausrichtung während der Fahrt, Kilometer Hilfs Ausrichtung während der Fahrt und Haupt Trägheitsnavigationsübertragung.

Genauigkeit der Trägheitsnavigation (nicht gültiger Satelliten)

Projekt		Indikatoren	Anmerkung
Genauigkeit der Trägheitsnavigation	Genauigkeit der Kurswinkelpflege	≤ 2°/h
	Genauigkeit des Schrägwinkels	≤ 0,2°/h
	Genauigkeit der Wartung des Rollwinkels	≤ 0,2°/h
	Reine Trägheitsgenauigkeit der Positionierung	≤ 20 m ((100s)	CEP ohne Unterstützung durch externe Informationen
	Positionsgenauigkeit der integrierten Navigation des Kilometerzählers	≤ 0,2% (Meilenlänge größer als 3 km)
	Positionsgenauigkeit der integrierten Navigation des Kilometerzählers	≤1m ((50s)
