Hochleistungs-Temperaturspeicher mit dreiachsiger Steuerung für Gyroskop-INS-IMU-Kalibrierung

Markenbezeichnung:	Firepower
Modellnummer:	3LT300-W
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	10 Stück/5 Monate

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

Umdrehtablett für die IMU-Prüfung

Lastkapazität:

30 kg

Größe der Lastplatte:

Ø300 mm (Anpassbar)

Winkelstandsbereich:

±0° bis ±360°

Computeranschluss:

RS232/RS422

Tischhöhe:

400 mm

Gesichtsdurchbruch:

0.05 mm

Rundlaufgenauigkeit:

±1~3'

Positiongenauigkeit:

±1~3'

Verpackung Informationen:

Holzkisten

Versorgungsmaterial-Fähigkeit:

10 Stück/5 Monate

Hervorheben:

Dreh- und Drehplatten mit drei Achsen

Temperaturgesteuerte Drehplatten

Drehschalter für Gyroskop

Produktbeschreibung

Hochleistungstemperatursteuerte drei Achsen -Rotationsplitter für die IMU -Kalibrierung von Gyroscope Insu

Produktspezifikationen

Attribut	Wert
Produktname	IMU -Test Turntable
Belastungskapazität	30 kg
Lastplattengröße	Ø300mm (anpassbar)
Winkelpositionsbereich	± 0 ~ ± 360 °
Computerport	RS232/RS422
Tischhöhe	400 mm
Gesichtslauf	0,05 mm
Drehgenauigkeit	± 1 ~ 3 '' '
Positiongenauigkeit	± 1 ~ 3 '' '

Produktübersicht

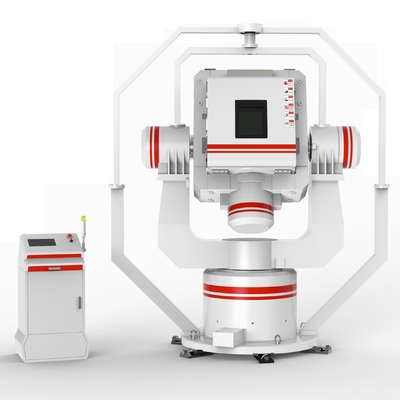

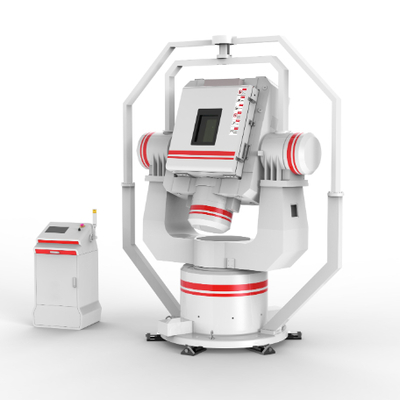

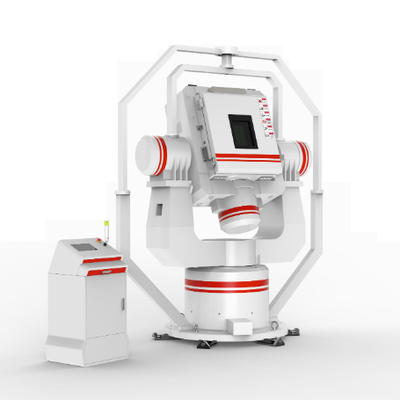

Die dreiachsige Turntable-Serie ist Präzisionstestgeräte, die zur Erzeugung einer Bewegungsanregung entwickelt wurden, einschließlich Winkelposition, Winkelrate und Winkelbeschleunigung in drei Richtungen. Dies ermöglicht umfassende Tests von Komponenten wie Gyros, Trägheitsmessgeräten und Beschleunigungsmessern. Das System kann auch dreidimensionale Rotationsbewegungen, Winkelvibrationen und dynamische Einflussbewegungen simulieren.

Das Plattensteuersystem integriert eine Hochleistungssteuereinheit, ein hochpräzisetztes Winkelmesssystem, ein digitaler Servoverstärker von PWM und den Direktantriebs-Servomotor. Zu den Schlüsselkomponenten gehören die Stützstruktur, den Antriebsmotor, der Leistungsverstärker, das Winkelmesselement und die AD/DA -Karte (alle importierten Komponenten).

Technische Parameter

Strukturelle Form:Drei Achse kontinuierliche Drehung

Mesa -Material:Edelstahl-/Aluminiumlegierung (optional)

Maximales Lastgewicht:40 kg

Tischgröße:Φ400mm

Mesa Flatheit:0,02 mm

Tischhöhe:540 mm

Rotationsgenauigkeit:± 1 ~ 3 ″ (optional)

Winkelpositionsbereich:± 0〜 ± 360 °

Winkelpositionsgenauigkeit:± 1 ~ 3 ″ (optional)

Winkelauflösung:0,0001 °

Winkelrate -Bereich:0,001〜4500 °/s
