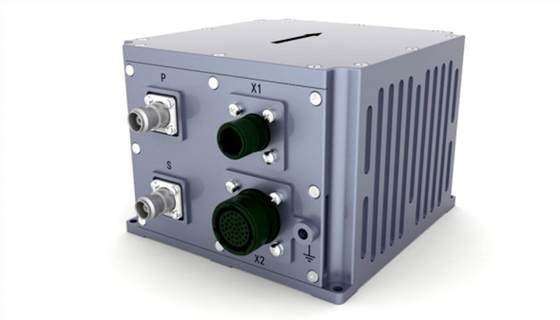

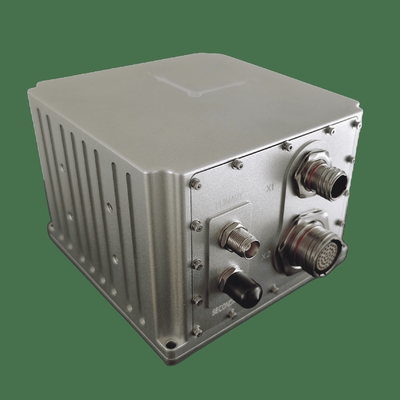

Hochpräzise integriertes Navigationssystem mit 0,05°/h Gyrostativ-Null-Bias-Stabilität und 200 Hz Navigationsdatenfrequenz

Markenbezeichnung:	Firepower
Modellnummer:	INS500D
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Positionsaugenauigkeit in einem einzigen Punkt (RMS):

1.2m

RTK-Positionierungsgenauigkeit (RMS):

2 cm±1 ppm

Verlust der Genauigkeit der Verriegelungsposition (CEP):

100m/10min, 0,5nm/30min, 1,5nm/h, 2‰D

Selbstnavigationssystem:

00,05°×sec/Lati

Häufigkeit der Navigationsdaten:

200 Hz

Gyroskop-Strecke:

400°/s

Gyrostativstabilität bei Nullverschiedenheit:

00,05°/h

Verpackung Informationen:

Sponge und Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

200 Hz integriertes Navigationssystem

0.05°/h integriertes Navigationssystem

Hochpräzise integriertes Navigationssystem

Produktbeschreibung

1. Überblick

Das integrierte Glasfasernavigationssystem SNC500D basiert auf einem Glasfaser-Gyroskop, einem Beschleunigungsmesser und einer hochwertigen GNSS-Empfangskarte mit hohen Kostenleistungen.und wird durch Multi-Sensor-Fusion und Navigationsrechner-Algorithmus realisiert, um die Anforderungen für eine genaue Messung der Haltung zu erfüllen, Richtung, Position und sonstige Informationen in den Anwendungsbereichen von mobilen Messsystemen mit mittlerer und hoher Präzision und großen UAVs.

2. Leistungsindex

Parameter		Technische Indikatoren
Positionsgenauigkeit	Einzelpunkt (RMS)	1.2m
	RTK (RMS)	2 cm + 1 ppm
	Schließverlustgenauigkeit (CEP)	100 m/10 min 0.5nm/30min 1.5nm/h 2 ‰ D, wobei D die zurückgelegte Strecke ist (optional, DVL- oder Kilometerkombination)
Position (RMS)	Selbst-Nord-Suche nach Genauigkeit	0.05 ° × sec (Lati), 10 min Ausrichtung der stationären Basis; wobei Lati die Breite angibt.
Position (RMS)	Schließverlust-Haltgenauigkeit	0.1°/h
Haltung (RMS)	GNSS ist gültig	00,02°
Haltung (RMS)	Schließverlust-Haltgenauigkeit	00,05°/h
Horizontale Geschwindigkeitsgenauigkeit (RMS)	Einzelpunkt L1/L2	0.1m/s
Horizontale Geschwindigkeitsgenauigkeit (RMS)	GNSS ist ungültig	2 m/s/h
Frequenz der Navigationsdaten	200 Hz
Gyroskop	Reichweite	400°/s
	Null Verzerrungsstabilität	00,05°/h
	Nichtlinearität der Skalafaktoren	50 ppm
	Winkler-Zufallswanderung	00,02°/ √hr
Beschleunigungsmesser	Reichweite	16 g
	Null Verzerrungsstabilität	50g
	Nichtlinearität der Skalafaktoren	100 ppm
	Geschwindigkeit zufälliger Gang	0.01m/s/ √hr
Physikalische Abmessungen und elektrische Eigenschaften	Gesamtabmessungen	138.5 mm × 136,5 mm × 102 mm
	Gewicht	2.0 kg (ohne Kabel)
	Eingangsspannung	12 ̊36VDC
	Stromverbrauch	< 24 W (Standstillstand)
	Aufbewahren	16G
Umweltindikatoren	Betriebstemperatur	-40°C bis +60°C
	Lagertemperatur	-45°C bis +70°C
	Zufällige Vibrationen	60,06 g, 20 Hz bis 2000 Hz
	MTBF	3000 Uhr
Schnittstellenmerkmale	PPS, EVENT, RS232, RS422, CAN (optional)
	100 m Netzanschluss
	Antennenanschluss (TNC)
	Schnittstelle des Radgeschwindigkeitssensors

3. Gesamtmaße Hochpräzise integriertes Navigationssystem mit 0,05°/h Gyrostativ-Null-Bias-Stabilität und 200 Hz Navigationsdatenfrequenz 0
