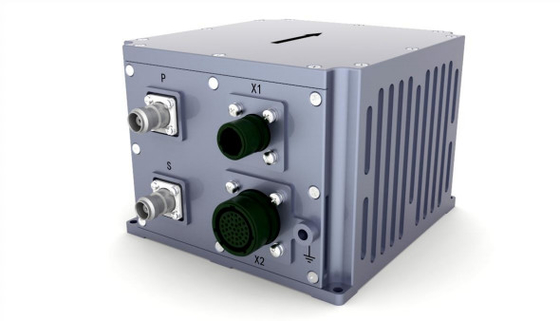

Hochleistungs-Inertialsatelliten-Integriertes Navigationssystem für unbemannte Schiffe RS-422/CAN/Netzwerk

Name: Hochleistungs-Inertialsatelliten-Integriertes Navigationssystem für unbemannte Schiffe RS-422/CAN/Netzwerk
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 5,000.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	INS500D
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Positionsgenauigkeit:

10,8 nm/h

Kursgenauigkeit:

0.1°/h

Einstellungsgenauigkeit:

00,05°/h

Horizontale Geschwindigkeitsgenauigkeit:

0.1m/s

Frequenz der Navigationsdaten ((Einzelpunkt L1/L2):

200HZ

Gyroskop-Strecke:

400°/s

Gyroskop-Nullverzerrungstabilität:

0.3°/h

Beschleunigungsmesser-Strecke:

16G

Beschleunigungsmesser Null-Bias-Stabilität:

50g

Dimension:

138.5 mm × 136,5 mm × 102 mm

Gewicht:

2.0 kg (ohne Kabel)

Betriebstemperatur:

-40°C bis +60°C

Verpackung Informationen:

Sponge und Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Inertialsatelliten-Integriertes Navigationssystem

Hochleistungs-Inertialschifffahrtssystem

Unbemannte Schiffe Trägheitsnavigationssystem

Produktbeschreibung

Beschreibung des Produkts

Das integrierte Glasfasernavigationssystem INS500D basiert auf einem Glasfaser-Gyroskop, einem Beschleunigungsmesser und einer hochwertigen GNSS-Empfangskarte mit hohen Kostenleistungen.und wird durch einen Multi-Sensor-Fusion- und Navigationsrechneralgorithmus realisiert, die die Anforderungen an eine genaue Messung von Haltung, Kurs und Positionsinformationen in den Anwendungsbereichen des mobilen Messsystems mit mittlerer und hoher Präzision und der großen UAV erfüllt.

Hauptfunktion

Das System verfügt über einen Trägheits-/Satellitennavigationsmodus und einen reinen Trägheitsmodus.

Im Trägheits-/Satelliten-Integrationsnavigationsmodus können die vom GNSS-Empfänger empfangenen Satellitenstandortinformationen für die integrierte Navigation verwendet werden, und die Abstand, Roll, Kurs, Position,Geschwindigkeit, Zeit und andere Informationen des Trägers können ausgegeben werden; nach Verlust des Signals werden die durch Trägheit berechnete Position, Geschwindigkeit und Haltung ausgegeben,mit einer Breite von mehr als 20 mm,, ist die Kurssicherungsfunktion in kurzer Zeit verfügbar und die Messhöhe-Positionierungsgenauigkeit in kurzer Zeit verfügbar.Nachbearbeitungsinformationen können für die Nachbearbeitungsoftware ausgeführt werden, um sie zu verarbeiten.

Nachdem der reine Trägheitsmodus gestartet wurde (d. h. GPS-Fusion wurde nach dem Einschalten noch nie durchgeführt, und wenn sie nach dem Einschalten wieder verriegelt wird, gehört sie zum integrierten Navigationsmodus),Es hat eine genaue Einstellungsmessfunktion, kann die Steigung und die Rollrichtung ausgeben, und der reine Trägheitsmodus kann den Norden statisch finden.

Leistungsindex

Parameter		Technische Indikatoren
Positionsgenauigkeit	Einzelpunkt (RMS)	1.2m
	RTK (RMS)	2 cm + 1 ppm
	Schließverlustgenauigkeit (CEP)	10,8 nm/h 2 ‰ D, wobei D die zurückgelegte Strecke ist (optional, DVL- oder Kilometerkombination)
Position (RMS)	Selbst-Nord-Suche nach Genauigkeit	0.1 ° × sec (Lati), 10 min Ausrichtung der stationären Basis; wobei Lati die Breite angibt.
Position (RMS)	Schließverlust-Haltgenauigkeit	0.1°/h
Haltung (RMS)	GNSS ist gültig	00,02°
Haltung (RMS)	Schließverlust-Haltgenauigkeit	00,05°/h
Horizontale Geschwindigkeitsgenauigkeit (RMS)	Einzelpunkt L1/L2	0.1m/s
Horizontale Geschwindigkeitsgenauigkeit (RMS)	GNSS ist ungültig	2 m/s/h
Frequenz der Navigationsdaten	200 Hz
Gyroskop	Reichweite	400°/s
	Null Verzerrungsstabilität	0.3°/h
	Nichtlinearität der Skalafaktoren	50 ppm
	Winkler-Zufallswanderung	00,02°/ √hr


Beschleunigungsmesser	Reichweite	16 g
	Null Verzerrungsstabilität	50ug5
	Nichtlinearität der Skalafaktoren	100 ppm
	Geschwindigkeit zufälliger Gang	0.01m/s/ √hr
Physikalische Abmessungen und elektrische Eigenschaften	Gesamtabmessungen	138.5 mm × 136,5 mm × 102 mm
	Gewicht	2.0 kg (ohne Kabel)
	Eingangsspannung	12 ̊36VDC
	Stromverbrauch	< 24 W (Standstillstand)
	Aufbewahren	16G
Umweltindikatoren	Betriebstemperatur	-40°C bis +60°C
	Lagertemperatur	-45°C bis +70°C
	Zufällige Vibrationen	60,06 g, 20 Hz bis 2000 Hz
	MTBF	3000 Uhr
Schnittstellenmerkmale	PPS, EVENT, RS232, RS422, CAN (optional)
	100 m Netzanschluss
	Antennenanschluss (TNC)
	Schnittstelle des Radgeschwindigkeitssensors

Zeichnung
