Der Prüfstand ist für die Prüfung des Prüfstands zu verwenden.
Stromverbrauch:
7W
Gewicht:
< 150 g
Versorgungsmaterial-Fähigkeit:
500/Monat
Hervorheben:
Robuste Antennenempfänger gegen Störungen
,
Kompakter Antennenempfänger gegen Störungen
,
Fahrzeugmontierte GPS-Antennenempfänger
Produkt-Beschreibung
Beschreibung der Produkte

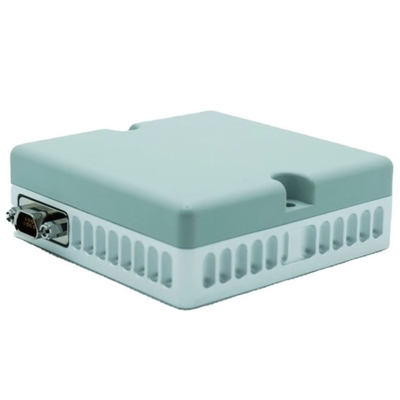

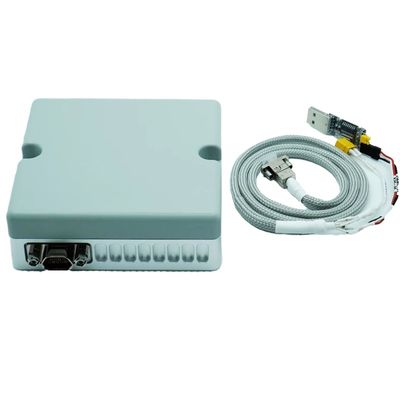

Das Produktmodell ist FPD24005-66-GNSS-12V. Es dient der zuverlässigen Navigation kleiner UAVs und anderer Felder, schützt die Plattform vor allen Arten von unbeabsichtigter Störung und bösartigen Angriffen,und verbessert die Informationssicherheit von PNT erheblich.
Spezifikation
1 Merkmale des Produkts * Es hat die Funktion der Anti-Täuschung. * Es hat die Funktion der Störleistungserkennung, die für die Störung Kalibrierung und gemeinsame Prüfung des gesamten Maschine. * Unterstützung der Sekundärentwicklung und der weiteren Frequenzüberwachung, Histogrammanalyse und sonstiger Verarbeitung * Unterstützt 4-Array-Element-Einfachfrequenz-Anti-Störungen mit Arbeitsfrequenzpunkten B1, L1 und E1. * Ein integriertes Navigations- und Positionierungsmodul liefert Positionierungsinformationen nach dem NEMA0183-Protokoll.
2 Schlüsselindikatoren * Störungshemmnis: * Einrichtungsinterferenz: besser als 85 dBc * Mehrrichtungsinterferenz: besser als 65 dBc * Art der Störung: * Verstrickung durch Köder; * Bandbegrenzte weiße Gauss-Interferenzen, Spektrum-Interferenzen mit verbreitetem Spektrum; * Pulsverstörung und Störung der Schleuse; * gemischte Störungen; * Luftraum gegen Störungen: Azimut: 0 ° ~ 360 °, Höhe: -90 ° ~ 90 ° * Volumen: (66 ± 0,5) mm × (66 ± 0,5) mm × (22 ± 0,5) mm * Stromverbrauch: 7 W (Normtemperatur einschließlich Positionierungsmodul) * Gewicht: < 150 g
Beschreibung der SchnittstelleJ30J-9ZKPDefinition der Nadel
Nummer der Anschrift.
Definition
Anmerkung
1 / 2
VCC12V
Stromversorgung 12 V
3/4
GND
Stromversorgung 12 V
5
UART_TXD1
Upgrade des seriellen Ports, TTL-Ebene
6
UART_RXD1
Upgrade des seriellen Ports, TTL-Ebene
7
UART_DGND
Boden
8
UART_TXD2
Serienanschluss des Positionierungsmoduls, TTL-Ebene
9
UART_RXD2
Serienanschluss des Positionierungsmoduls, TTL-Ebene
