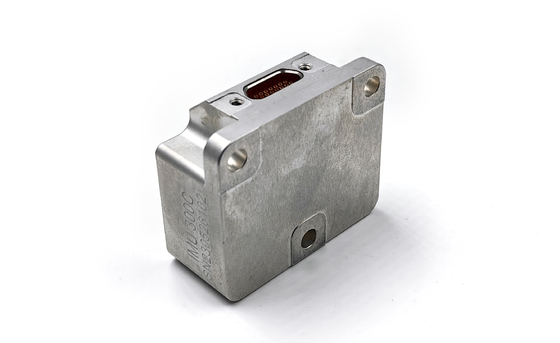

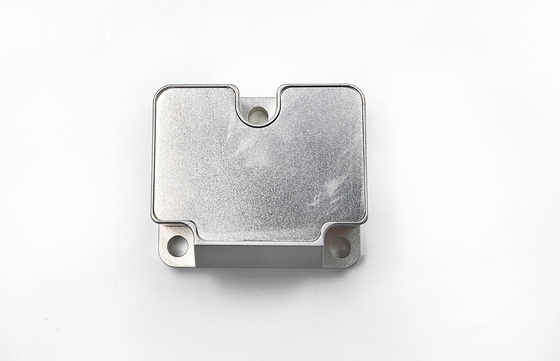

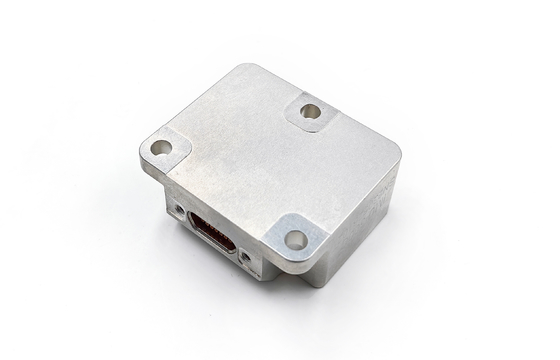

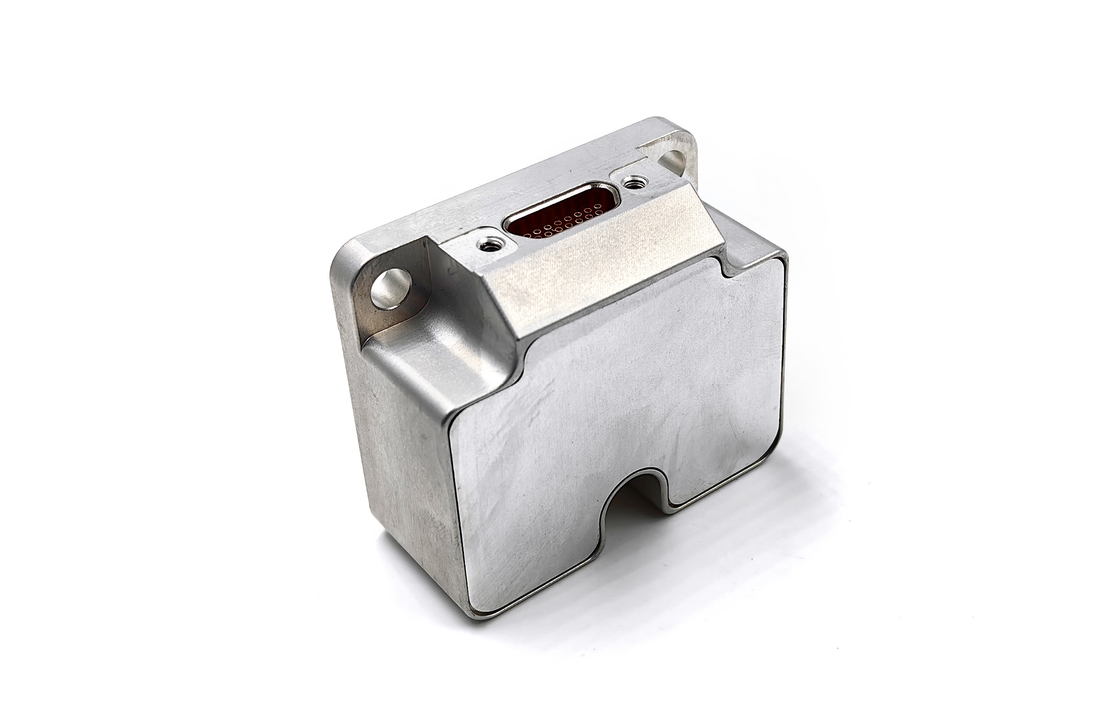

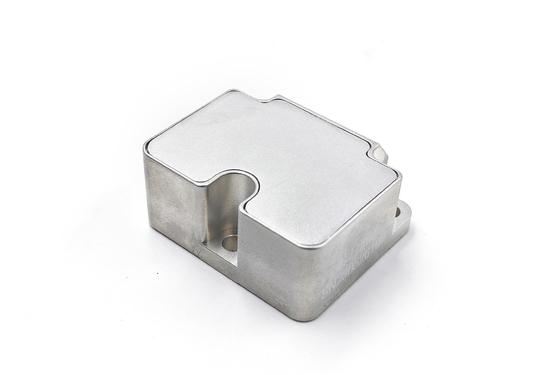

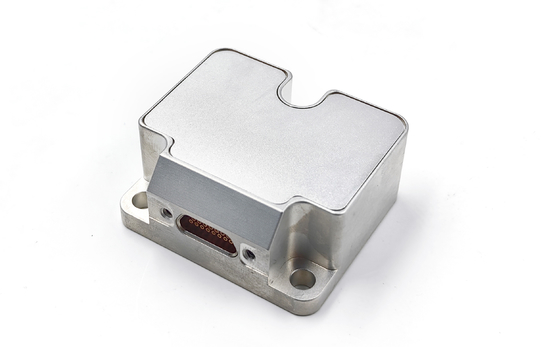

Taktische Trägheitsmessungseinheit mit eingebautem 3-Achsen-Beschleuniger und Gyroskop

Taktische Trägheitsmessungseinheit mit eingebautem 3-Achsen-Beschleuniger und Gyroskop

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1
MOQ:	1
Preis:	3000$
Zahlungsbedingungen:	L/C,T/T,Western Union
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Place of Origin:

CHINA

Zertifizierung:

Messbereich:

±400°/s

In-run-Bias-Stabilität:

0.3°/h

eckige Irrfahrt:

0.15°/√h

Bias-Wiederholbarkeit (1σ):

1°/h

Skalafaktor Nichtlinearität ((1σ):

150 PPM

Beschleunigungsbereich:

±10g

Stabilität des Beschleunigungsmessers im Laufzeitverlauf:

00,02 mg

Gewicht:

55 ± 5 g

Verpackung Informationen:

sponge+box

Supply Ability:

500/month

Hervorheben:

Gyroskop

Trägheitsmessgerät.

3 Achsen Beschleunigungssensor Trägheitsmessgerät

Produktbeschreibung

Beschreibung des Produkts

DieIMU6Die Trägheitsmessungseinheit besteht aus einem dreiachsigen Gyroskop, einem dreiachsigen Beschleunigungsmesser, einem dreiachsigen Neigungswinkel (standardmäßig ohne diesen Sensor), einem Temperatursensor, einer Signalverarbeitungskarte,Struktur und notwendige Software, und wird verwendet, um die dreiachsige Winkelgeschwindigkeit, die dreiachsige Beschleunigung und den dreiachsigen Neigungswinkel des Trägers zu messen.Beschleunigungsmesser und Neigungsdaten nach Fehlerkompensation (einschließlich Temperaturkompensation), Ausgleich für Installationsfehlstellungswinkel, nichtlineare Ausgleichung usw.) über den seriellen Port RS-422 nach einem vereinbarten Kommunikationsprotokoll.

Produktparameter

GYroskopTechnischer Index

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	± 400	± 400	± 400	± 2000
In-Run Bias Stabilität (@ Allan-Varianz)	°/h	0.3	0.1	0. 05	1
Biasstabilität @10s (10s glatt, 1σ, Raumtemperatur)	°/h	3	1	0.5	6
Biasstabilität bei voller Temperatur	°/h	10	3	2	18
Winkel-Zufallswanderung	°/√h	0.15	0.1	0.02	0.3
Bias Wiederholbarkeit (1 σ)	°/h	1	0.5	0.3	2
Zweials Beschleunigungsempfindlichkeit	°/h/g	1	1	1	2
Skalafaktor Nichtlinearität ((1σ)	ppm	150	150	150	300
Wiederholbarkeit des Skalenfaktors (1σ)	ppm	20	20	20	100
Fehlstellung	- Nein.	±0.05	±0.05	±0.05	±0.05
Bandbreite von 3 dB	Hz	250	200	150	250

Beschleunigungsmesser Technischer Index

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Messbereich (anpassbar)	g	± 10	± 30		±50		± 80
Stabilität des Beurteilungsverzerrens (Allan-Varianz @ 25 oC)	mg/kg	0.02	0.05		0.1		0.2
Biasstabilität @10s	mg/kg	0.05	0.2		0.5		1
Biasstabilität bei voller Temperatur	mg/kg	1	3		5		15
Winkel-Zufallswanderung	m/s/√h	0.001	0.002		0.005		0.01
Bias Wiederholbarkeit ((1σ)	mg/kg	0.1	0.5		1		2
Wiederholbarkeit des Skalenfaktors (1σ)	ppm	200	200			200		200
Skalafaktor Nichtlinearität ((1σ)	ppm	50		100		200		300
Fehlstellung	- Nein.	±0.05		±0.05		±0.05		±0.05
Bandbreite von 3 dB	Hz	100		100		100		100

Technischer Index der Neigung

Parameter	Einheit	IMU6-1y-x
Messbereich	g	± 17
Stabilität bei Nullverschiedenheit (1s Glättung)	mg/kg	0.5
Nichtlinearität der Skalafaktoren	ppm	500

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y
Spannung	V	+5 ± 0.5
Startstrom	mA	< 400
Energieverbrauch im Gleichzustand	W	< 1.2
Ripple	mV	100

Anpassungsfähigkeit an die Umwelt

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	oC	-45 bis 85
Lagertemperatur	oC	-55 bis 105

Andere

Parameter	Einheit	IMU6-1y-x
Gewicht	g	55 ± 5
Startzeit	s	1

Zeichnung
