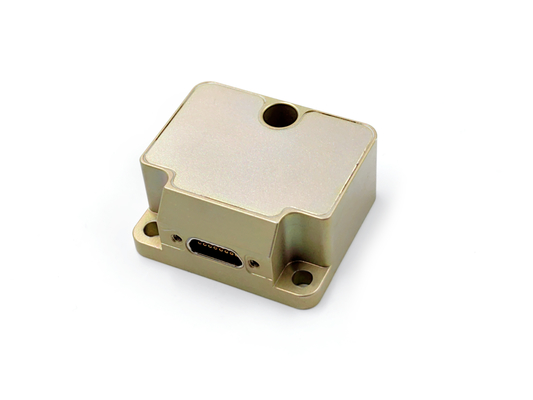

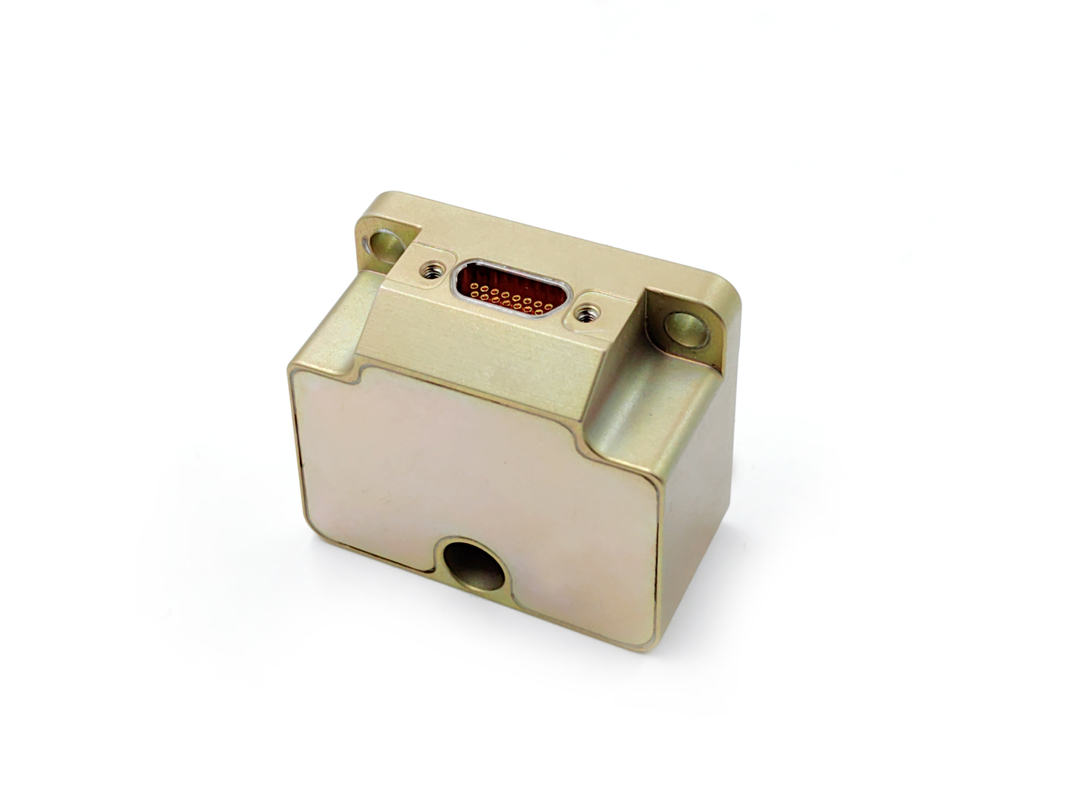

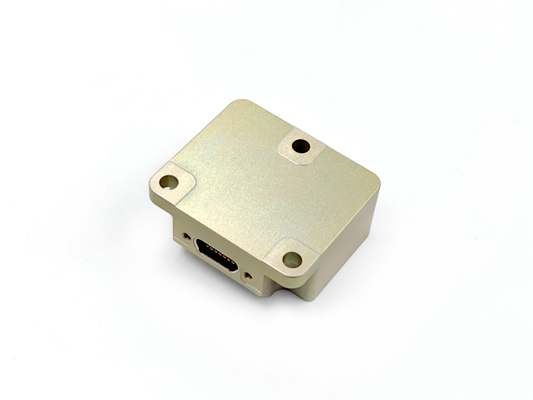

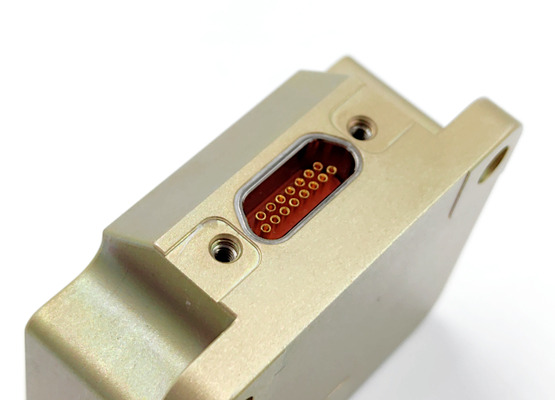

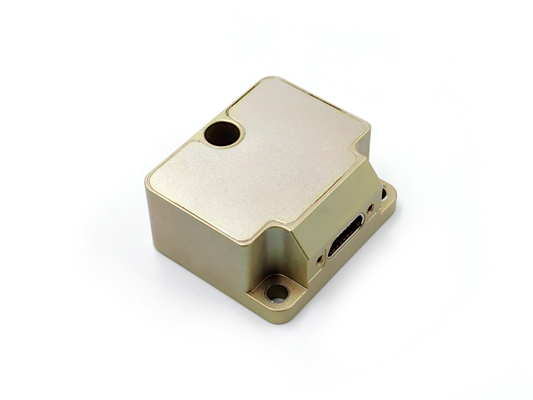

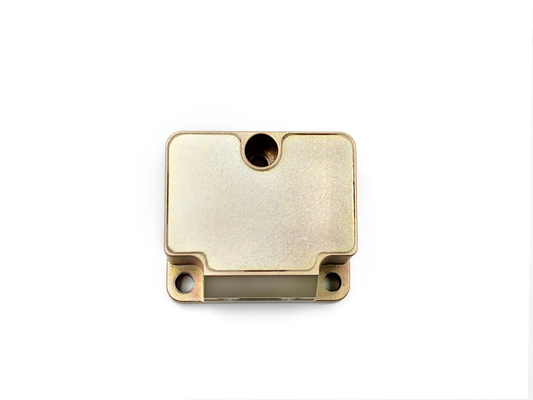

Hochleistungs-Mems-Inertialmessgerät mit eingebautem 3-Achsen-Beschleuniger und Gyroskop

Markenbezeichnung:	FIREPOWER
Modellnummer:	IMU6
MOQ:	1
Preis:	2500$
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union
Versorgungsfähigkeit:	1 woche für probe

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Gyrodynamischer Messbereich:

±400°/s

Null-Vorurteilsstabilität (@ Allan-Varianz):

≤ 0,3 °/h

Nullpunktstabilität (10s geglättet):

≤3°/h

eckige Irrfahrt:

≤ 0,15 °/h

Nichtlinearität des Skalierungsfaktors:

150 PPM

Acc-Bereich:

±10g

Acc Null-Vorurteilsstabilität (Varianz von Allan bei 25 °C):

00,02 mg

Biasstabilität @10s:

00,05 mg

Kommunikationsoberfläche:

RS422

Spannung:

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

1 woche für probe

Hervorheben:

Hochleistungs-MEMS-Trägheitsmesseinheit

Gyroskop-MEMS-Trägheitsmesseinheit

3-Achsen-MEMS-Trägheitsmesseinheit

Produktbeschreibung

Hochleistungs-Mems-Inertialmessgerät mit eingebautem 3-Achsen-Beschleuniger und Gyroskop

Beschreibung des Produkts

Die Inertialmessungseinheit MEMS besteht aus einem dreiachsigen Gyroskop, einem dreiachsigen Beschleunigungsmessgerät, einem dreiachsigen Neigungswinkel, einem Temperatursensor, einem Signalverarbeitungsbrett,Struktur und notwendige Software, und wird zur Messung der dreiachsigen Winkelgeschwindigkeit, der dreiachsigen Beschleunigung und des dreiachsigen Neigungswinkels eines Trägers verwendet.EGyroskop,Beschleunigungsmesserund die Neigungsdaten nach hintenErFehlerkompensation (einschließlich Temperaturkompensation, Ausgleich des Winkels bei Fehlausrichtung der Anlage,nichtlineare Kompensation und dergleichen) über einen seriellen RS-422-Port nach einem vereinbarten Kommunikationsprotokoll.

Produktparameter

Gyroskopspezifikationen

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	± 400	± 400	± 400	± 2000
In-Run Bias Stabilität (@ Allan-Varianz)	°/h	0.3	0.1	0. 05	1
Biasstabilität @10s (10s glatt, 1σ, Raumtemperatur)	°/h	3	1	0.5	6
Biasstabilität bei voller Temperatur	°/h	10	3	2	18
Winkel-Zufallswanderung	°/√h	0.15	0.1	0.02	0.3
Wiederholbarkeit von Bias (1 σ)	°/h	1	0.5	0.3	2
Empfindlichkeit bei Biasbeschleunigung	°/h/g	1	1	1	2
Skalafaktor Nichtlinearität ((1σ)	ppm	150	150	150	300
Wiederholbarkeit des Skalenfaktors (1σ)	ppm	20	20	20	100
Fehlstellung	- Nein.	±0.05	±0.05	±0.05	±0.05
Bandbreite von 3 dB	Hz	250	200	150	250

BeschleunigungsmesserTechnische Indikatoren

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Messbereich (anpassbar)	g	± 10	± 30		±50		± 80
Stabilität bei Verzerrungen im Betrieb (Allan-Varianz @ 25 °C)	mg/kg	0.02	0.05		0.1		0.2
Biasstabilität @10s	mg/kg	0.05	0.2		0.5		1
Biasstabilität bei voller Temperatur	mg/kg	1	3		5		15
Winkel-Zufallswanderung	m/s/√h	0.001	0.002		0.005		0.01
Bias Wiederholbarkeit ((1σ)	mg/kg	0.1	0.5		1		2
Wiederholbarkeit des Skalenfaktors (1σ)	ppm	200	200			200		200
Skalafaktor Nichtlinearität ((1σ)	ppm	50		100		200		300
Fehlstellung	- Nein.	±0.05		±0.05		±0.05		±0.05
Bandbreite von 3 dB	Hz	100		100		100		100

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y-x
Spannung	V	5
Stromverbrauch	W	2
Ripple	mV	100

Anpassungsfähigkeit an die Umwelt

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	°C	-45 bis 85
Lagertemperatur	°C	-55 bis 105
Vibrationen	- Ich weiß nicht.	mit einer Leistung von 10 ~ 2000 Hz,60,06 g
Wirkung	- Ich weiß nicht.	1000 g,0.1 ms

Zeichnung

Hochleistungs-Mems-Inertialmessgerät mit eingebautem 3-Achsen-Beschleuniger und Gyroskop 2
