Faseroptischer Azimut-Echt-Nord-Finder für geotechnische Vermessung

Markenbezeichnung:	FIREPOWER
Modellnummer:	NF102
MOQ:	1
Preis:	2000$
Zahlungsbedingungen:	L/C, T/T, Western Union
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Genauigkeit der Nordsuche (1σ):

0,7 °

Produktabmessungen:

60x60x60mm

Stromverbrauch:

≤ 1W

Bereich der Neigungswinkel:

±15

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Faseroptischer Echt-Nord-Finder

Azimutsensor für geotechnische Vermessung

Gyrosensor mit Echt-Nord-Erkennung

Produktbeschreibung

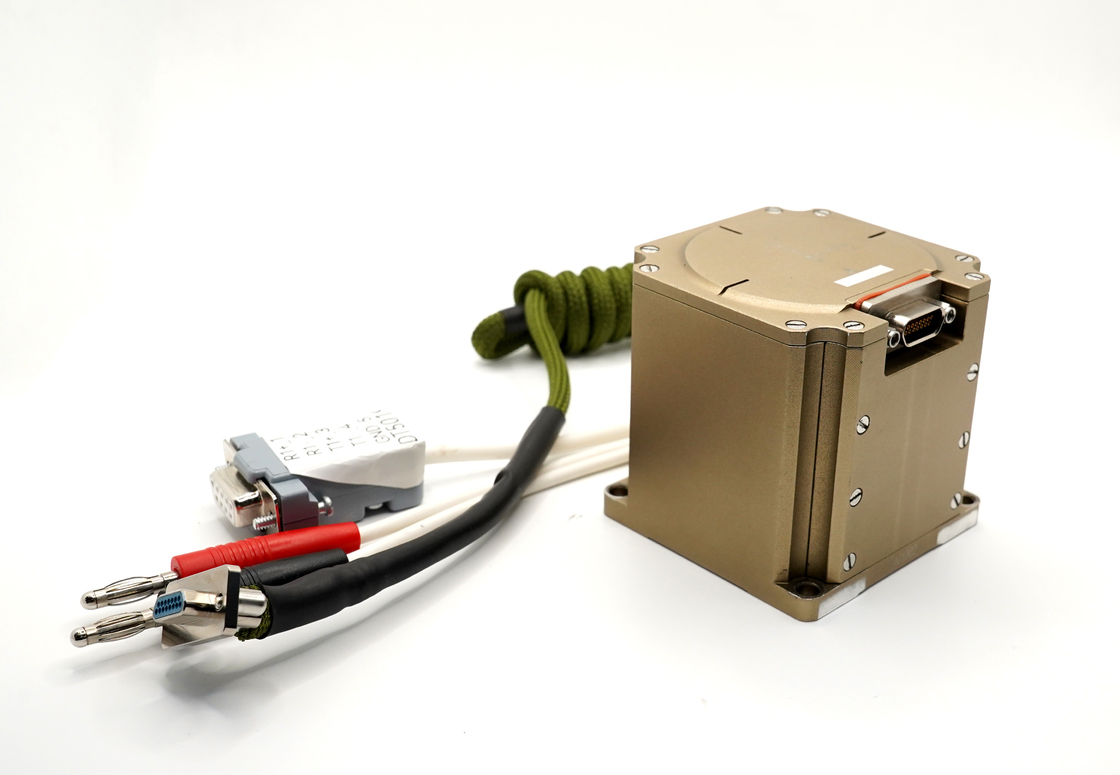

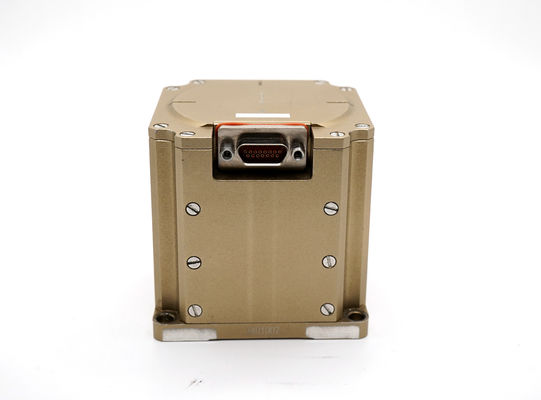

Faseroptischer Azimut-True-North-Finder für geotechnische Vermessung

Der faseroptische Gyroskop (FOG) North Finder ist ein Präzisionsinstrument zur schnellen und genauen Bestimmung des wahren Nordens, ohne sich auf GPS oder Magnetfelder verlassen zu müssen. Er misst die Winkelgeschwindigkeit der Erdrotation durch hochpräzise faseroptische Gyroskope und berechnet Azimutinformationen für Navigations- und Orientierungsanwendungen. Geeignet für Landfahrzeuge, Schiffe und Verteidigungssysteme, die eine zuverlässige Nordfindung benötigen.

Technische Daten

Versorgungsspannung: 9 ~ 12 V

Produktabmessungen: 60X60X60/46X53(4XM4)

Produktgewicht: ≤ 400 g

Betriebstemperatur: -30℃~+65℃

Lagertemperatur: -55℃~+85℃

Wichtigste Parameterindizes

Tabelle 1: Parameterindex
Projekt	Einheit	Industriequalität NF-102
Ausgabemodus		RS422/RS232
Anschluss		J30JM-15ZKP
Stromverbrauch	W	≤1
Azimutfehler	°	±0.7
Navigation Tracking Fehler	°	±0.7 (≤5min, Rotationsgeschwindigkeit ≤10°/s)
Neigung Anpassungsfähigkeit	°	±15

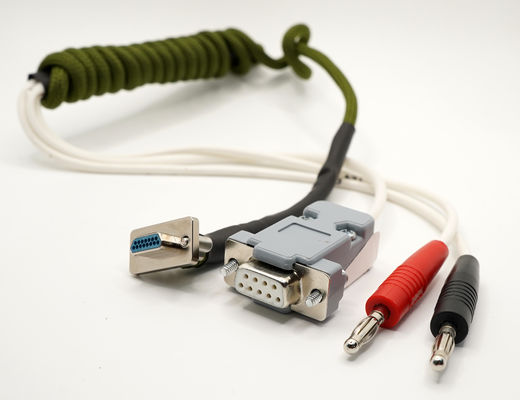

J30JM-15ZKSP Verdrahtungsdefinition

Tabelle 2: Verdrahtungsdefinition
Seriennummer	Definition	Typ	Schnittstelle
1	R-	Eingang	RS422 Benutzerschnittstelle
2	R+	Eingang
3	T+	Ausgang
4	T-	Ausgang
5	IO+	Eingang	Externer North Seeking Switch
6	IO-	Ausgang
7	+12VGND	Eingang	Masse
8	+12VGND	Eingang
9	RS232_GND	GND	RS232 Benutzerschnittstelle
10	RS232_TX	Ausgang
11	RS232_RX	Eingang
12	NC	Reserviert
13	NC	Reserviert
14	+12V	Eingang	12 Stromversorgungseingang
15	+12V	Eingang
