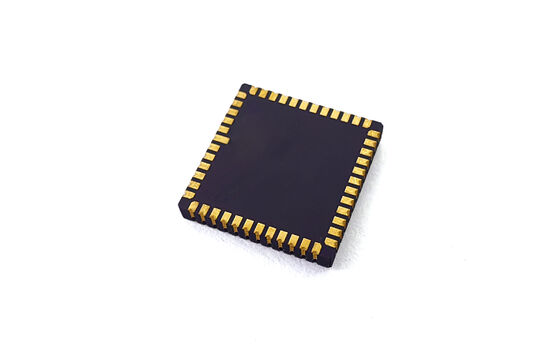

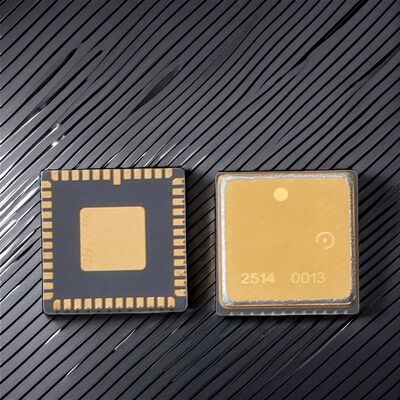

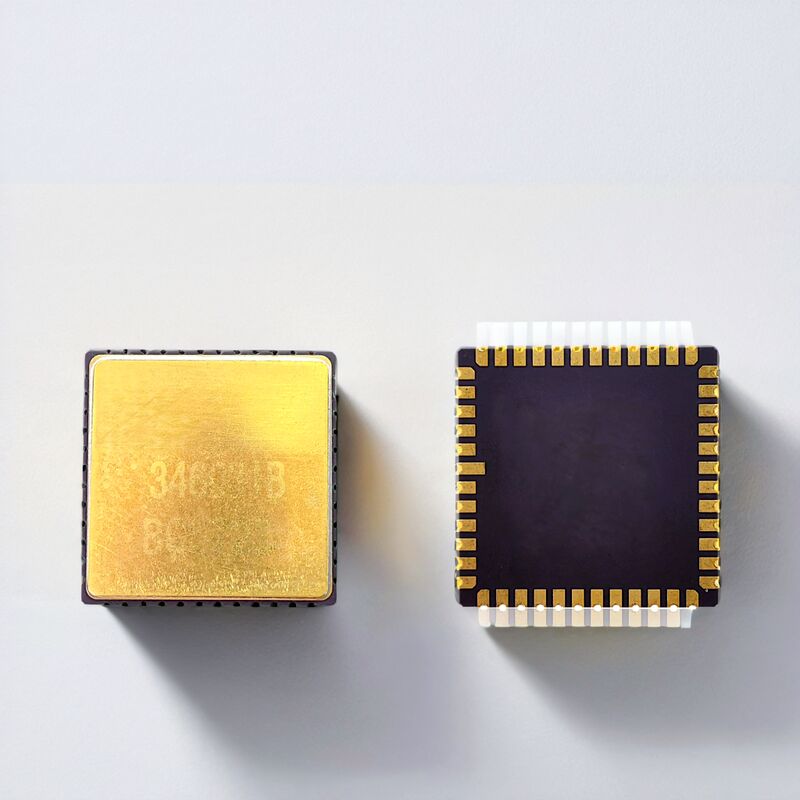

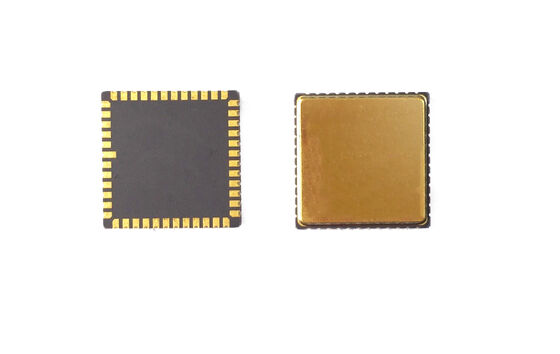

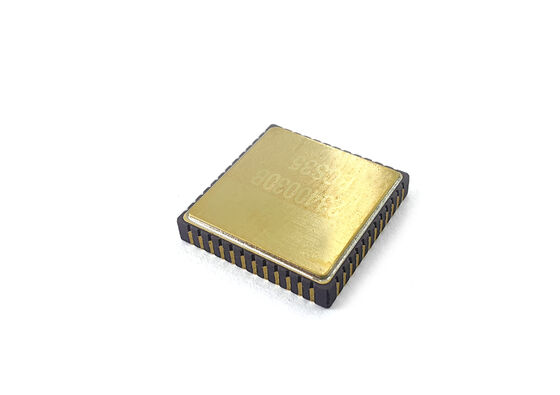

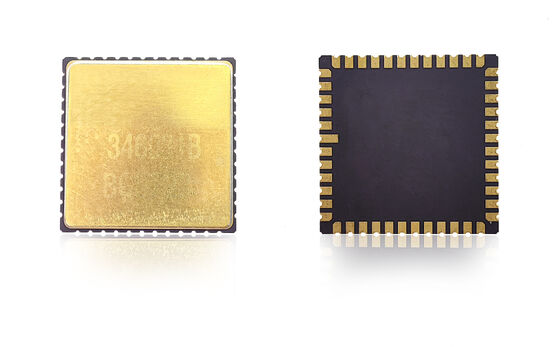

MEMS Gyroskop-Chip Hochpräziser Drehratensensor

Markenbezeichnung:	Firepower
Modellnummer:	MGZ318HC-A1
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

400

Biasstabilität:

<0,1°/h

Bias-Stabilität (10s):

<1°/h

Bias-Stabilität (1s):

<3°/h

Bias-Fehler über Temperatur:

<10°/h

Voreingenommenheit Wiederholbarkeit:

<0,5°/h

Bandbreite @3DB angepasst):

200Hz

Angular Random Walk (ARW):

<0,05°/√h

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

Dieser Hochleistungs-MEMS-Gyroskopsensor liefert genaue und stabile Winkelgeschwindigkeitsmessungen für Navigations- und Steuerungssysteme. Mit geringem Rauschen, geringem Drift und ausgezeichneter Umweltverträglichkeit ist er ideal für die Flugsteuerung von UAVs, die Inertialnavigation und die industrielle Automatisierung. Design

Leiterplattendesign:

Die Entkopplungskondensatoren für die Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden, und der äquivalente Widerstand der Leiterbahnen sollte minimiert werden. Die anderen Enden der Entkopplungskondensatoren für VREF, VBUF und VREG sind mit dem nächstgelegenen AVSS _ LN verbunden und dann über eine magnetische Perle mit der Signalmasse. Die Entkopplungskondensatoren für VCC und VIO sind ebenfalls nahe den entsprechenden Pins platziert. Wenn VCC im Normalbetrieb ist, beträgt der Gesamtstrom etwa 35 mA, was eine breite Leiterbahn erfordert, um die Spannungsstabilität zu gewährleisten. Für eine reibungslose Montage des Geräts versuchen Sie, das Routing unter dem Gehäuse zu vermeiden. Platzieren Sie Komponenten so, dass Bereiche mit Spannungskonzentration vermieden werden. Es ist notwendig, große Wärmeableitungselemente und Bereiche mit externem mechanischem Kontakt, Quetschung und Zug sowie Bereiche zu vermeiden, in denen Positionierungsschrauben bei der Gesamtinstallation zu Verzug neigen.

Technischer Parameter

Leistung	Einheit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereich	Grad/s	400	400	400	400	400	100
Bandbreite @3DB (kundenspezifisch)	Hz	90	180	200	200	300	50
Ausgangsgenauigkeit (digital SPI)	Bits	24	24	24	24	24	24
Ausgangsrate (ODR) (kundenspezifisch)	Hz	12K	12K	12K	12K	12K	12K
Verzögerung (kundenspezifisch)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias-Stabilität	Grad/h (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias-Stabilität (1σ 10s)	Grad/h (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Bias-Fehler über Temperatur (1σ)	Grad/h (1σ)	<5	<5	<10	<30	10	5
Skalierungsfaktor bei 25°C	LSB/Grad/s	20000	20000	16000	16000	20000	80000
Skalierungsfaktor-Wiederholgenauigkeit (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Skalierungsfaktor vs. Temperatur (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Skalierungsfaktor-Nichtlinearität (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular Random Walk (ARW)	Grad/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Rauschen (Spitze zu Spitze)	Grad/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G-Wert-Empfindlichkeit	Grad/h/g	<1	<1	<1	<3	<1	<1
Einschaltzeit (gültige Daten)	s	750m
Sensor-Resonanzfrequenz	Hz	10.5k-13.5K
Umweltverträglichkeit
Stoß (eingeschaltet)	500g, 1ms
Stoßfestigkeit (ausgeschaltet)	10000g, 10ms
Vibration (eingeschaltet)	18g RMS (20Hz bis 2kHz)
Arbeitstemperatur	-40ºC----+85ºC
Lagertemperatur	-55ºC----+125ºC
Versorgungsspannung	5±0.25V
Stromverbrauch	45mA
