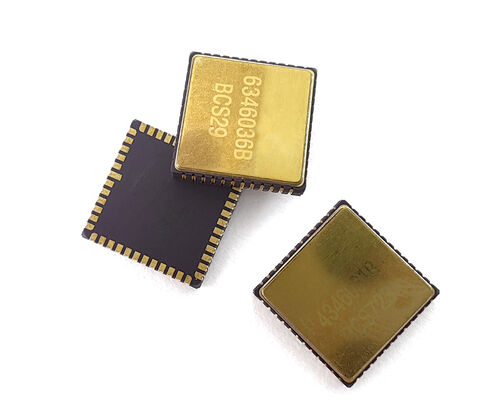

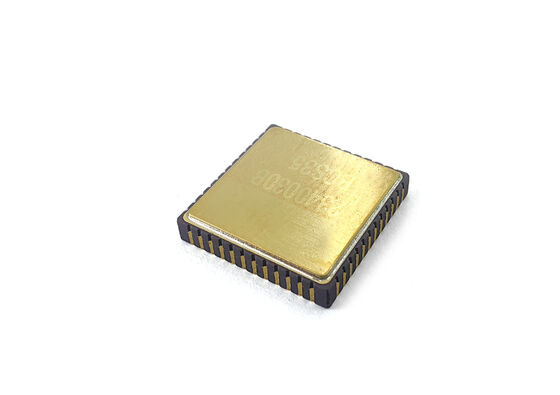

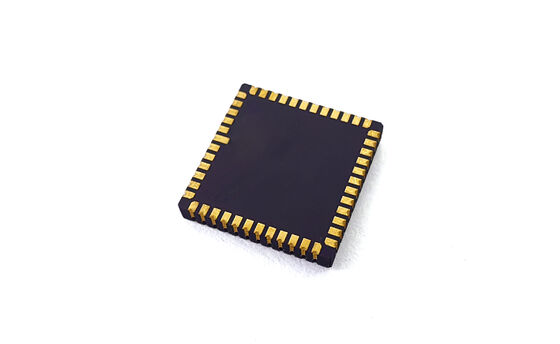

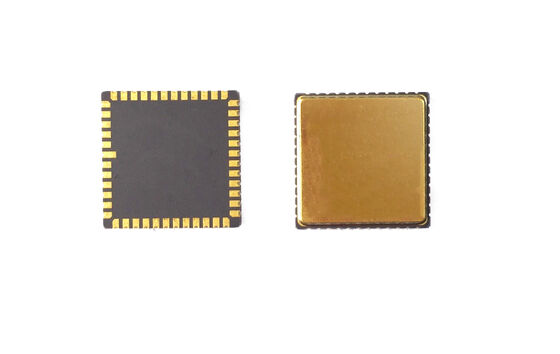

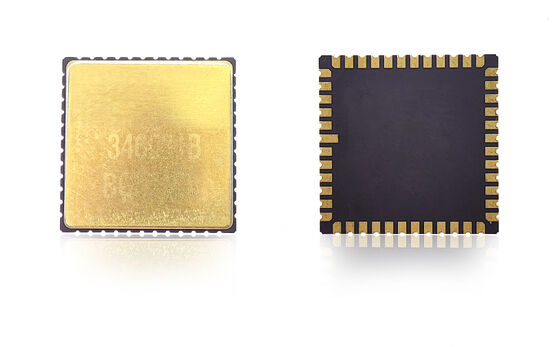

Hochgenaue MEMS-Gyroskop-Chip 1 Achse Winkelfrequenzsensor für industrielle Steuerung

Markenbezeichnung:	Firepower
Modellnummer:	MGZ318HC-A1
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

400 Grad/s

Biasstabilität:

<0,1°/h

Bandbreite:

200Hz

Angular Random Walk:

<0,05°/√h

Ausgabegenauigkeit:

24 Bits

Arbeitstemperatur:

-40ºC zu +85ºC

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

Hochgenaue MEMS-Gyroskop-Chip 1 Achse Winkelfrequenzsensor für industrielle Steuerung

Produktübersicht

Unser MEMS-Gyroskop-Chip ist ein hochpräziser Winkelfrequenz-Sensor, der für anspruchsvolle Bewegungssensoren und Navigationsanwendungen entwickelt wurde.und starke Stoß- und SchwingungsbeständigkeitDas Kompakte Design und die digitalen Schnittstellen ermöglichen eine einfache Integration in IMU-, UAV- und Robotiksysteme.OEM-Anpassung ist verfügbar, um Ihre genauen Anforderungen zu erfüllen.

PCB-Entwurfsrichtlinien

Entkopplungskondensatoren für Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden
Minimieren Sie den gleichwertigen Widerstand von Spuren
Andere Enden der Entkopplungskondensatoren für VREF, VBUF und VREG sind mit dem nächstgelegenen AVSS_LN verbunden und dann über eine Magnetkugel an die Signalgrundleitung angeschlossen
Entkopplungskondensatoren für VCC und VIO in der Nähe der entsprechenden Pins
VCC-Normalbetriebsstrom: ca. 35 mA - erfordert breite PCB-Spuren für Spannungsstabilität
Vermeiden Sie das Routing unter dem Paket für eine reibungslose Montage
Komponenten finden, um Stresskonzentrationsbereiche zu vermeiden
Vermeiden Sie bei der Montage große Wärmeableiter und Bereiche mit äußerer mechanischer Berührung, Extrusion, Ziehen oder Verformung

Technische Spezifikation

Leistung	Einheit	MGZ332HC-P1	MGZ332HC-P5	Der Typ MGZ318HC-A1	Der Typ MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Reichweite	Deg/s	400	400	400	400	400	100
Bandbreite @ 3DB (eingerichtet)	Hz	90	180	200	200	300	50
Ausgangsgenauigkeit (digitale SPI)	Bits	24	24	24	24	24	24
Ausgangsrate (ODR) (auf maßgeschneidert)	Hz	12K	12K	12K	12K	12K	12K
Verzögerung (anpassen)	m	3	< 1.5	< 1.5	< 1.5	< 1	< 6
Biasstabilität	Deg/hr ((1σ)	< 005	< 005	< 01	< 05	< 01	< 002
Biasstabilität (1σ 10s)	Deg/hr ((1σ)	< 05	< 05	< 1	< 5	< 1	< 01
Biasfehler bei Temperatur (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Skalenfaktor bei 25°C	Lsb/Grad/s	20000	20000	16000	16000	20000	80000
Skalafaktor Wiederholbarkeit (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Skalafaktor gegenüber Temperatur (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Nichtlinearität des Skalenfaktors (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Winkelrandumsgang (ARW)	°/√h	< 0025	< 0025	< 005	< 025	< 005	< 0005
Geräusche (von Spitze zu Spitze)	Deg/s	< 015	< 03	< 035	< 04	< 025	< 0015
G Wertempfindlichkeit	°/h/g	< 1	< 1	< 1	3	< 1	< 1
