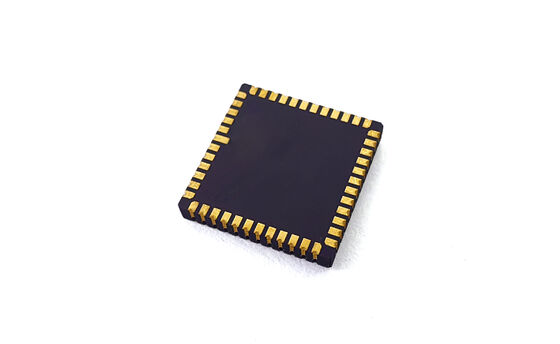

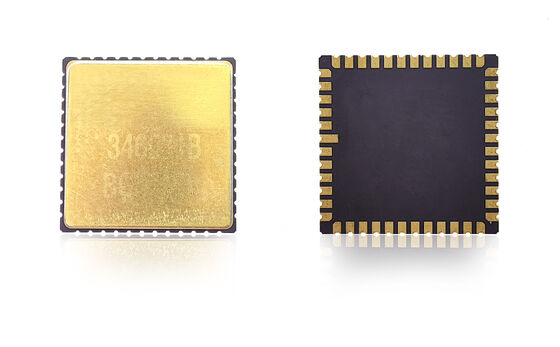

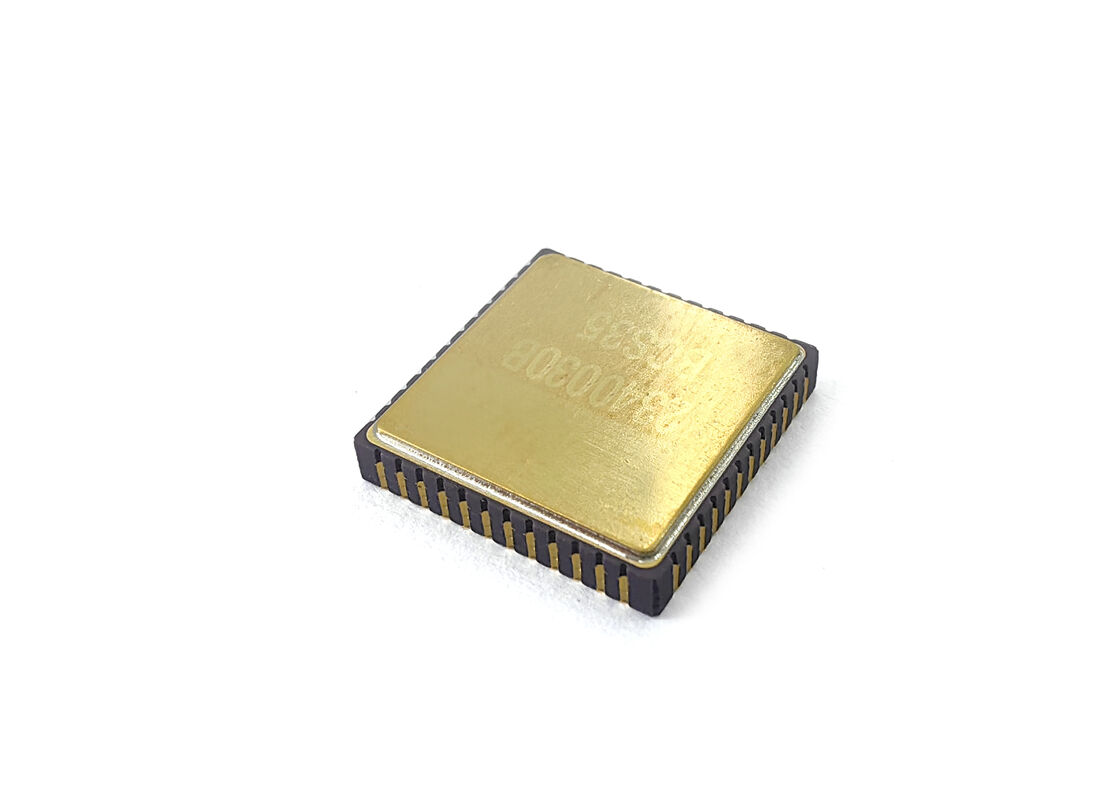

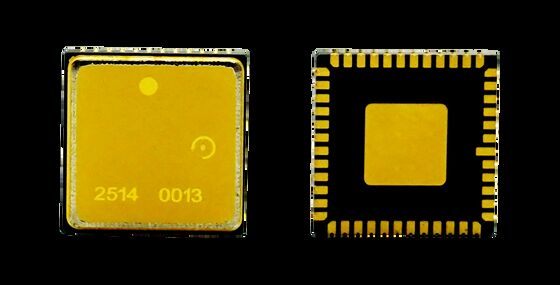

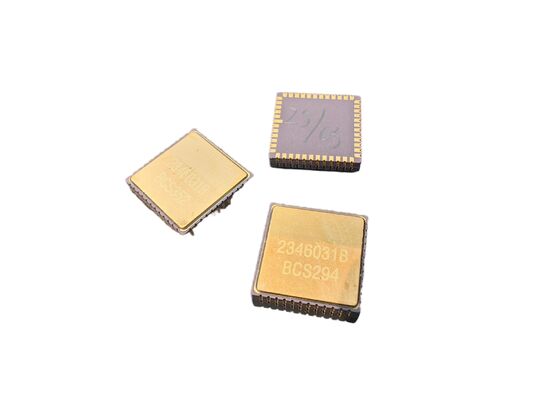

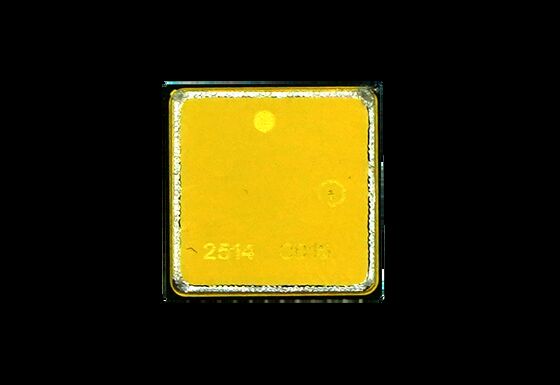

Zuverlässige MEMS-Gyroskop-Chips für UAV-Navigationssysteme

Markenbezeichnung:	Firepower
Modellnummer:	MGZ318HC-A1
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

400 Grad/s

Biasstabilität:

<0,1°/h

Bandbreite:

200Hz

Ausgabegenauigkeit:

24 Bits

Angular Random Walk:

<0,05°/√h

Arbeitstemperatur:

-40ºC zu +85ºC

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

Zuverlässiger MEMS-Gyrosensor-Chip Fabrikpreis für UAV-Navigationssysteme

Produktbeschreibung

Entwickelt für Präzision und Zuverlässigkeit, bietet unser MEMS-Gyrosensor-Chip eine konsistente Winkelratenerfassung mit minimalem Drift und hoher Stabilität. Er arbeitet zuverlässig unter Vibrations- und Temperaturschwankungen, was ihn für UAVs, Robotik und autonome Systeme geeignet macht. Einfache Integration und OEM-Unterstützung machen ihn zur bevorzugten Wahl für Systementwickler.

PCB-Designrichtlinien

Entkopplungskondensatoren für die Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden
Minimieren Sie den äquivalenten Widerstand von Leiterbahnen
Verbinden Sie die anderen Enden der Entkopplungskondensatoren für VREF, VBUF und VREG mit dem nächstgelegenen AVSS_LN und dann über eine magnetische Perle mit der Signalmasse
Platzieren Sie Entkopplungskondensatoren für VCC und VIO nahe den entsprechenden Pins
VCC Normalbetrieb erfordert etwa 35 mA Strom - verwenden Sie breite PCB-Leiterbahnen für Spannungsstabilität
Vermeiden Sie das Verlegen unter dem Gehäuse für eine reibungslose Montage
Positionieren Sie Komponenten, um Bereiche mit Spannungskonzentration zu vermeiden
Vermeiden Sie große Wärmeableitungselemente und Bereiche mit externem mechanischem Kontakt
Verhindern Sie die Platzierung in Bereichen, die während der Installation zum Verzug neigen

Technische Parameter

Leistung	Einheit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereich	Grad/s	400	400	400	400	400	100
Bandbreite @3DB (kundenspezifisch)	Hz	90	180	200	200	300	50
Ausgangsgenauigkeit (digital SPI)	Bit	24	24	24	24	24	24
Ausgangsrate (ODR) (kundenspezifisch)	Hz	12K	12K	12K	12K	12K	12K
Verzögerung (kundenspezifisch)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias-Stabilität	Grad/h(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias-Stabilität (1σ 10s)	Grad/h(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Bias-Fehler über Temperatur (1σ)	Grad/h(1σ)	<5	<5	<10	<30	10	5
Skalierungsfaktor bei 25°C	LSB/Grad/s	20000	20000	16000	16000	20000	80000
Skalierungsfaktor-Wiederholgenauigkeit (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Skalierungsfaktor vs. Temperatur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Skalierungsfaktor-Nichtlinearität (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular Random Walk (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Rauschen (Spitze-Spitze)	Grad/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G-Wert-Empfindlichkeit	°/h/g	<1	<1	<1	<3	<1	<1
