Faseroptikkreiselkompaß
Created with Pixso.

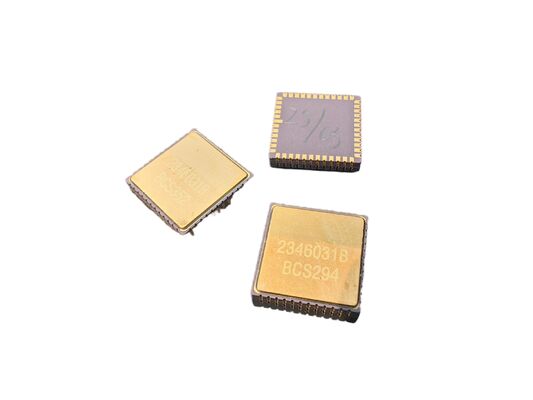

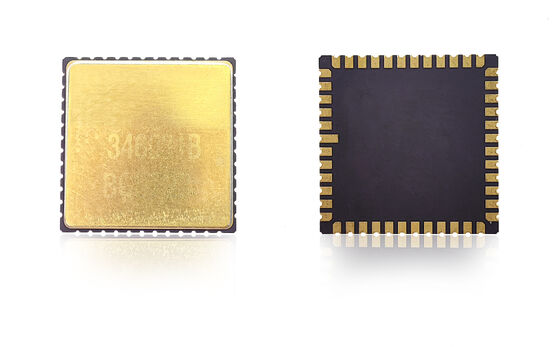

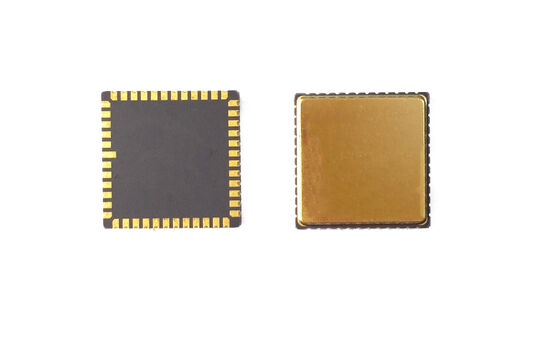

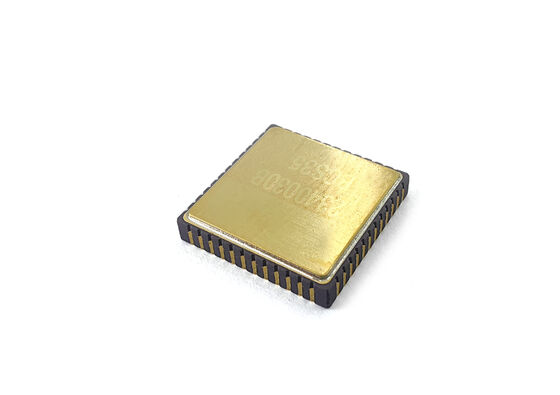

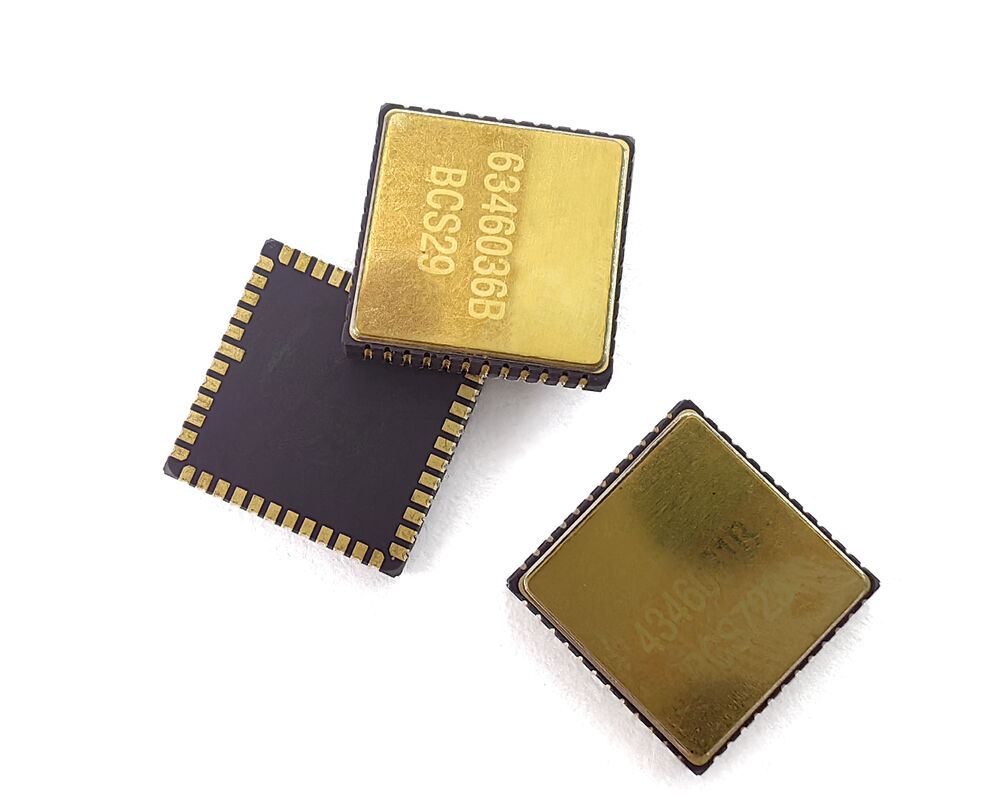

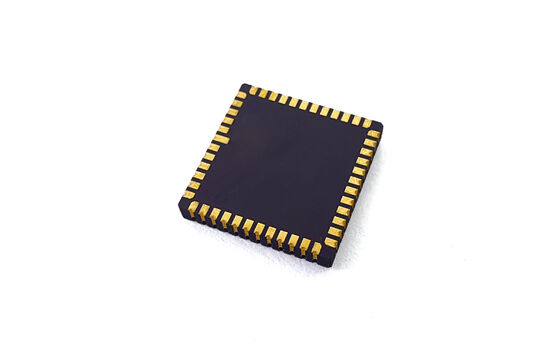

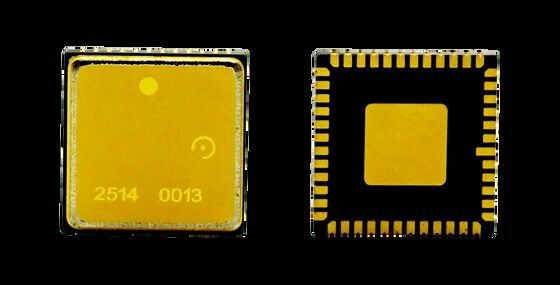

MEMS Gyroskop-Chip-Hersteller Geringe Bias-Instabilität für INS-System

MEMS Gyroskop-Chip-Hersteller Geringe Bias-Instabilität für INS-System

Markenbezeichnung: Firepower
Modellnummer: MGZ318HC-A1
MOQ: 1
Preis: Verhandlungsfähig
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 500/Monat
Einzelheiten
Herkunftsort:
China
Messbereich:
400 Grad/s
Biasstabilität:
<0,1°/h
Bandbreite:
200Hz
Angular Random Walk:
<0,05°/√h
Versorgungsspannung:
5 ± 0,25 V
Aktueller Verbrauch:
45 mA
Verpackung Informationen:
sponge+box
Versorgungsmaterial-Fähigkeit:
500/Monat
Produktbeschreibung
MEMS-Gyroskopchiphersteller Niedrige Bias Instabilität für das INS-System
Produktübersicht

Dieser MEMS-Gyroskop-Chip kombiniert hohe Präzision, geringen Lärm und hervorragende Stabilität, um zuverlässige Bewegungssensoren zu liefern.Die robuste Konstruktion gewährleistet eine gleichbleibende Leistung unter rauen UmweltbedingungenEinfache Integration in eingebettete Systeme erhöht die Entwicklungseffizienz.

PCB-Entwurfsrichtlinien
  • Entkopplungskondensatoren für Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden
  • Minimieren Sie den gleichwertigen Widerstand von Spuren
  • Verbinden Sie andere Enden der Entkopplungskondensatoren für VREF, VBUF und VREG mit dem nächstgelegenen AVSS_LN und anschließend mit dem Signal über Magnetkugel an der Erde
  • Die Entkopplungskondensatoren für VCC und VIO in der Nähe der entsprechenden Pins platzieren
  • VCC-Normalbetriebsstrom: ca. 35 mA - erfordert breite PCB-Spuren für Spannungsstabilität
  • Vermeiden Sie das Routing unter dem Paket für eine reibungslose Montage
  • Komponenten finden, um Stresskonzentrationsbereiche zu vermeiden
  • Vermeiden Sie große Wärmeableitungen und Bereiche mit äußerer mechanischer Berührung
  • Verhindern Sie die Platzierung in Bereichen, die während der Installation anfällig für Verformungen sind
MEMS Gyroskop-Chip-Hersteller Geringe Bias-Instabilität für INS-System 0
Technische Spezifikation
Leistung Einheit MGZ332HC-P1 MGZ332HC-P5 Der Typ MGZ318HC-A1 Der Typ MGZ221HC-A4 MGZ330HC-O1 MGZ330HC-A1
Reichweite Deg/s 400 400 400 400 400 100
Bandbreite @ 3DB (eingerichtet) Hz 90 180 200 200 300 50
Ausgangsgenauigkeit (digitale SPI) Bits 24 24 24 24 24 24
Ausgangsrate (ODR) (auf maßgeschneidert) Hz 12K 12K 12K 12K 12K 12K
Verzögerung (anpassen) m 3 < 1.5 < 1.5 < 1.5 < 1 < 6
Biasstabilität Deg/hr ((1σ) < 005 < 005 < 01 < 05 < 01 < 002
Biasstabilität (1σ 10s) Deg/hr ((1σ) < 05 < 05 < 1 < 5 < 1 < 01
Biasfehler bei Temperatur (1σ) Deg/hr ((1σ) < 5 < 5 < 10 < 30 10 5
Skalenfaktor bei 25°C Lsb/Grad/s 20000 20000 16000 16000 20000 80000
Skalafaktor Wiederholbarkeit (1σ) ppm ((1σ) < 20 ppm < 20 ppm < 20 ppm < 20 ppm < 100 ppm < 100 ppm
Skalafaktor gegenüber Temperatur (1σ) ppm ((1σ) 100 ppm 100 ppm < 150 ppm < 150 ppm < 300 ppm < 300 ppm
Nichtlinearität des Skalenfaktors (1σ) ppm 100 ppm 100 ppm < 150 ppm < 150 ppm < 300 ppm < 300 ppm
Winkelrandumsgang (ARW) °/√h < 0025 < 0025 < 005 < 025 < 005 < 0005
Geräusche (von Spitze zu Spitze) Deg/s < 015 < 03 < 035 < 04 < 025 < 0015
G Wertempfindlichkeit °/h/g < 1 < 1 < 1 3 < 1 < 1
Zusätzliche Angaben
  • Betriebszeit (gültige Daten): 750 ms
  • Sensor-Resonanzfrequenz: 10,5k-13,5kHz
Umweltverträglichkeit
  • Schlagkraft: 500 g, 1 ms
  • Schlagwiderstand (Ausschalten): 10000 g, 10 ms
  • Vibration (betätigt): 18 g rms (20 Hz bis 2 kHz)
  • Betriebstemperatur: -40°C bis +85°C
  • Aufbewahrungstemperatur: -55°C bis +125°C
  • Versorgungsspannung: 5 ± 0,25 V
  • Stromverbrauch: 45 mA
Installationsanleitung
MEMS Gyroskop-Chip-Hersteller Geringe Bias-Instabilität für INS-System 1
