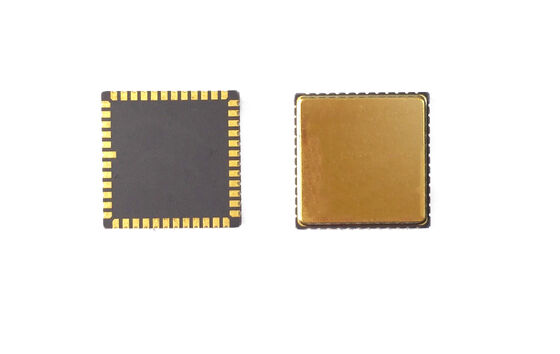

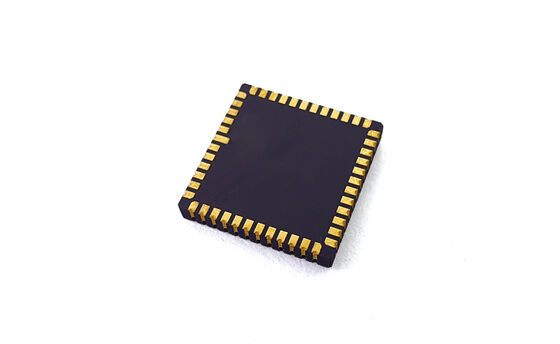

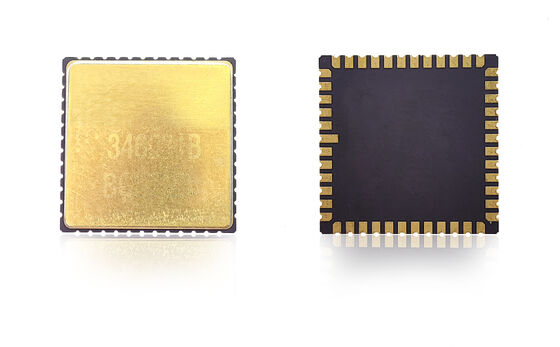

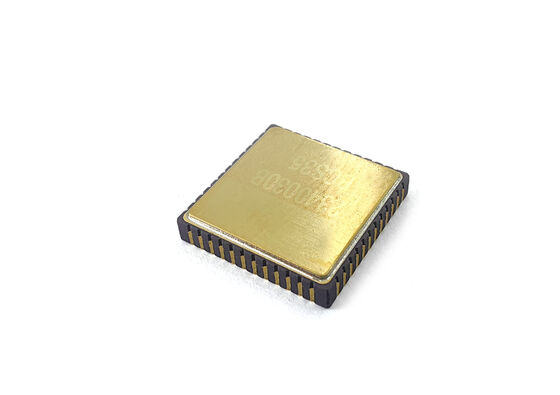

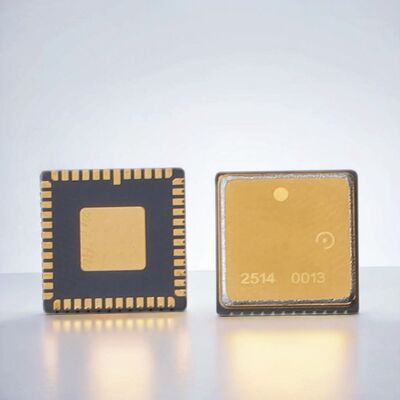

MGZ318HC-A1 MEMS Winkelgeschwindigkeitssensorchip für UAV-Flugsteuerungssystem

Name: MGZ318HC-A1 MEMS Winkelgeschwindigkeitssensorchip für UAV-Flugsteuerungssystem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	MGZ318HC-A1
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

400

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

MGZ318HC-A1 MEMS Winkelgeschwindigkeitssensorchip für UAV-Flugsteuerungssystem

Produktübersicht

Unser MEMS-Gyroskop-Chip ist für Hochleistungs-IMU- und INS-Anwendungen optimiert.es liefert genaue und stabile Daten für Navigations- und SteuerungssystemeDie kompakte Größe und die flexiblen Schnittstellen ermöglichen eine einfache Integration in verschiedene Plattformen.

PCB-Entwurfsrichtlinien

Entkopplungskondensatoren für Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden
Minimieren Sie den gleichwertigen Widerstand von Spuren
Verbinden Sie andere Enden der Entkopplungskondensatoren für VREF, VBUF und VREG mit dem nächstgelegenen AVSS_LN und anschließend mit dem Signal über Magnetkugel an der Erde
Die Entkopplungskondensatoren für VCC und VIO in der Nähe der entsprechenden Pins platzieren
Normaler VCC-Betrieb erfordert einen Strom von ca. 35 mA - für Spannungsstabilität breite PCB-Spuren verwenden
Vermeiden Sie das Routing unter dem Paket für eine reibungslose Montage
Komponenten finden, um Stresskonzentrationsbereiche zu vermeiden
Vermeiden Sie große Wärmeablasselemente und Bereiche mit externem mechanischem Kontakt, Extrusion und Ziehen
Vermeiden Sie Bereiche, in denen sich die Positionsschrauben während der Montage verzerren können

Technische Spezifikation

Leistung	Einheit	Der Typ MGZ318HC-A1
Reichweite	Deg/s	400
Bandbreite @ 3DB (eingerichtet)	Hz	200
Ausgangsgenauigkeit (digitale SPI)	Bits	24
Ausgangsrate (ODR) (auf maßgeschneidert)	Hz	12K
Verzögerung (anpassen)	m	< 1.5
Biasstabilität	Deg/hr ((1σ)	< 01
Biasstabilität (1σ 10s)	Deg/hr ((1σ)	< 1
Biasfehler bei Temperatur (1σ)	Deg/hr ((1σ)	< 10
Skalenfaktor bei 25°C	Lsb/Grad/s	16000
Skalafaktor Wiederholbarkeit (1σ)	ppm ((1σ)	< 20 ppm
Skalafaktor gegenüber Temperatur (1σ)	ppm ((1σ)	< 150 ppm
Nichtlinearität des Skalenfaktors (1σ)	ppm	< 150 ppm
Winkelrandumsgang (ARW)	°/√h	< 005
Geräusche (von Spitze zu Spitze)	Deg/s	< 035
Empfindlichkeit des G-Wertes	°/h/g	< 1
Betriebszeit (gültige Daten)	s	750 m
Sensor-Resonanzfrequenz	Hz	10.5k-13.5k

Umweltspezifikationen

Einwirkung (Auslösung):500 g, 1 Sekunde

Aufprallwiderstand (Ausgeschaltet):10000 g, 10 ms

Vibration (betätigt):18 g rms (20 Hz bis 2 kHz)

Betriebstemperatur:-40°C bis +85°C

Lagertemperatur:-55°C bis +125°C

Versorgungsspannung:5 ± 0,25 V

Laufender Verbrauch:45 mA
