MEMS-Gyroskop-Chip-Fabrik Niedrigdrift für UAV-Stabilisierungssystem

Markenbezeichnung:	Firepower
Modellnummer:	MGZ318HC-A1
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

400

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

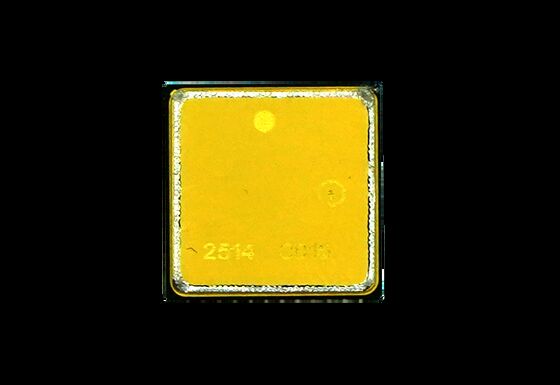

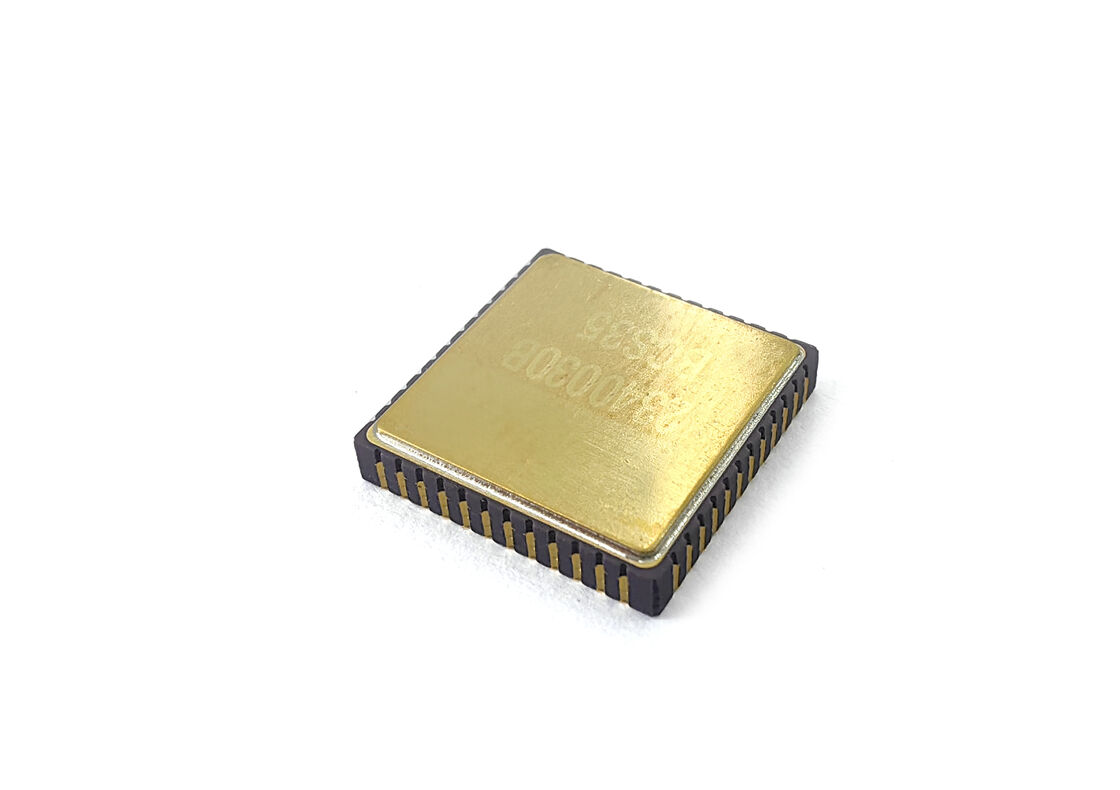

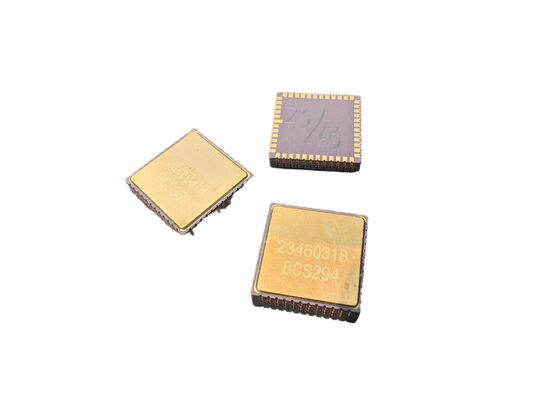

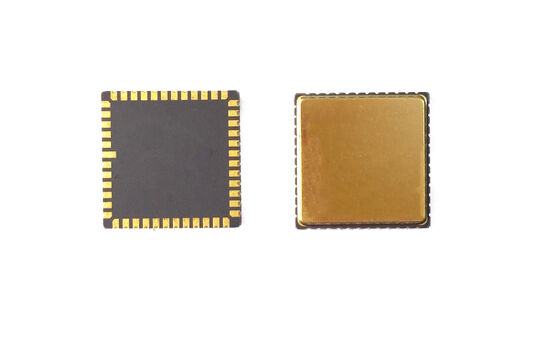

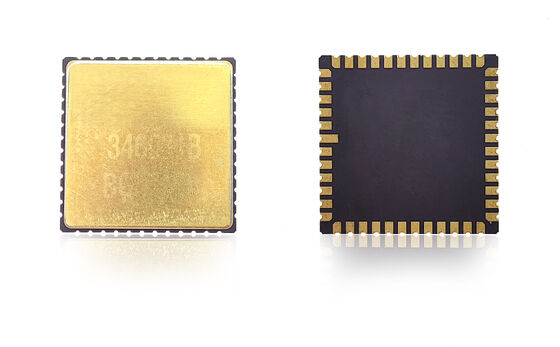

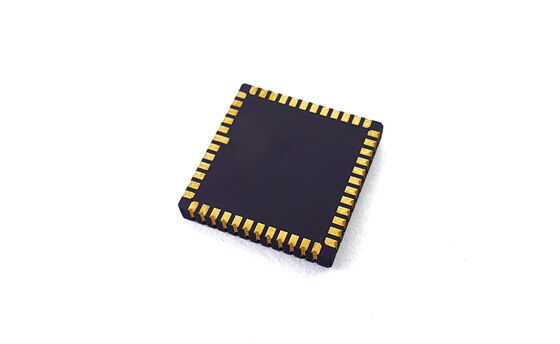

MEMS-Gyroskop-Chip-Fabrik Niedrigdrift für UAV-Stabilisierungssystem

Produktübersicht

Mit hoher Empfindlichkeit und geringer Drift sorgt dieser MEMS-Gyroskopchip für eine präzise Bewegungserkennung in anspruchsvollen Umgebungen.und autonome NavigationssystemeSeine kompakte Struktur und sein Niedrigleistungsdesign machen ihn ideal für moderne Embedded-Lösungen.

PCB-Entwurfsrichtlinien

Entkopplungskondensatoren für Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden
Minimieren Sie den gleichwertigen Widerstand von Spuren
Verbinden Sie andere Enden der Entkopplungskondensatoren für VREF, VBUF und VREG mit dem nächstgelegenen AVSS_LN und anschließend mit dem Signal über Magnetkugel an der Erde
Die Entkopplungskondensatoren für VCC und VIO in der Nähe der entsprechenden Pins platzieren
Sicherstellen breiter PCB-Spuren für VCC (rund 35mA Strom während des normalen Betriebs)
Vermeiden Sie das Routing unter dem Paket für eine reibungslose Montage
Komponenten finden, um Stresszonen zu vermeiden
Vermeiden Sie große Wärmeableitungen und Bereiche mit äußerer mechanischer Berührung
Verhindern Sie die Platzierung in Bereichen, die während der Installation anfällig für Extrusions-, Zieh- oder Verformungen sind

Technische Spezifikation

Leistung	Einheit	MGZ332HC-P1	MGZ332HC-P5	Der Typ MGZ318HC-A1	Der Typ MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Reichweite	Deg/s	400	400	400	400	400	100
Bandbreite @ 3DB (eingerichtet)	Hz	90	180	200	200	300	50
Ausgangsgenauigkeit (digitale SPI)	Bits	24	24	24	24	24	24
Ausgangsrate (ODR) (auf maßgeschneidert)	Hz	12K	12K	12K	12K	12K	12K
Verzögerung (anpassen)	m	3	< 1.5	< 1.5	< 1.5	< 1	< 6
Biasstabilität	Deg/hr ((1σ)	< 005	< 005	< 01	< 05	< 01	< 002
Biasstabilität (1σ 10s)	Deg/hr ((1σ)	< 05	< 05	< 1	< 5	< 1	< 01
Biasfehler bei Temperatur (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Skalenfaktor bei 25°C	Lsb/Grad/s	20000	20000	16000	16000	20000	80000
Skalafaktor Wiederholbarkeit (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Skalafaktor gegenüber Temperatur (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Nichtlinearität des Skalenfaktors (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Winkelrandumsgang (ARW)	°/√h	< 0025	< 0025	< 005	< 025	< 005	< 0005
Geräusche (von Spitze zu Spitze)	Deg/s	< 015	< 03	< 035	< 04	< 025	< 0015
G Wertempfindlichkeit	°/h/g	< 1	< 1	< 1	3	< 1	< 1
