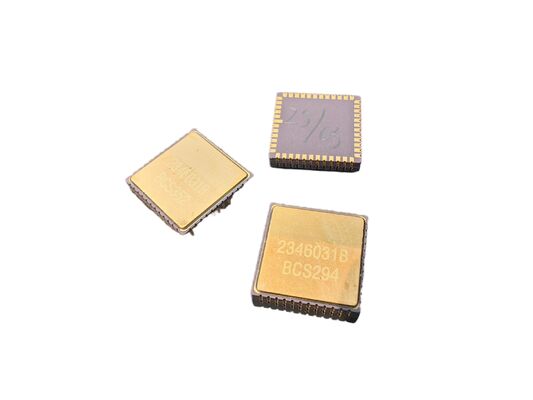

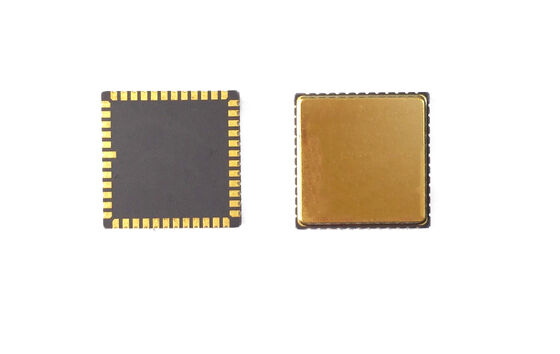

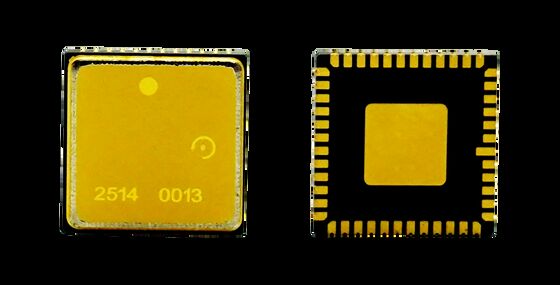

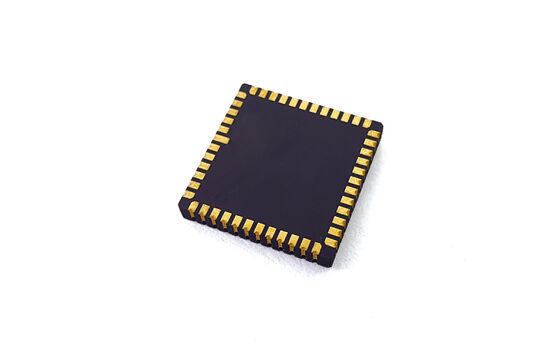

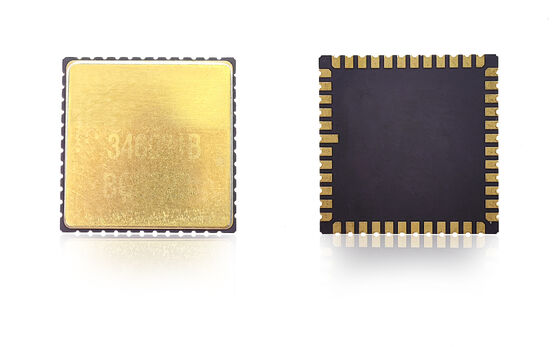

MEMS-Sensorchip mit hoher Auflösung für die Präzisionssteuerung MGZ318HC-A1

Name: MEMS-Sensorchip mit hoher Auflösung für die Präzisionssteuerung MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	MGZ318HC-A1
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

400

Biasstabilität:

<0,1°/h

Bandbreite:

200Hz

Angular Random Walk:

<0,05°/√h

Versorgungsspannung:

5 ± 0,25 V

Aktueller Verbrauch:

45 mA

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

Hochauflösender MEMS-Sensorchip für Winkelgeschwindigkeit für präzise Steuerung MGZ318HC-A1

Produktübersicht

Unser MEMS-Gyroskopsensorchip bietet eine genaue und stabile Bewegungserfassung für Navigations- und Steuerungssysteme der nächsten Generation. Mit geringem Rauschen und hoher Zuverlässigkeit unterstützt er Anwendungen in UAVs, Robotik und autonomen Fahrzeugen. OEM-Anpassung gewährleistet Kompatibilität mit Ihren spezifischen Systemanforderungen.

PCB-Designrichtlinien

Entkopplungskondensatoren für die Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden
Minimieren Sie den äquivalenten Widerstand von Leiterbahnen
Verbinden Sie die anderen Enden der Entkopplungskondensatoren für VREF, VBUF und VREG mit dem nächstgelegenen AVSS_LN und dann mit der Signalmasse über eine magnetische Perle
Platzieren Sie Entkopplungskondensatoren für VCC und VIO nahe den entsprechenden Pins
VCC Normalbetriebsstrom: ca. 35 mA - erfordert breite PCB-Leiterbahnen für Spannungsstabilität
Vermeiden Sie das Verlegen unter dem Gehäuse für eine reibungslose Montage
Positionieren Sie Komponenten, um Spannungskonzentrationsbereiche zu vermeiden
Vermeiden Sie Bereiche mit großen Wärmeableitelementen, externem mechanischem Kontakt, Extrusion, Ziehen und Verzugszonen von Positionierschrauben

Technische Spezifikationen

Leistung	Einheit	MGZ318HC-A1
Bereich	deg/s	400
Bandbreite @3DB (kundenspezifisch)	Hz	200
Ausgangsgenauigkeit (digital SPI)	bits	24
Ausgangsrate (ODR) (kundenspezifisch)	Hz	12K
Verzögerung (kundenspezifisch)	ms	<1,5
Bias-Stabilität	deg/hr(1σ)	<0,1
Bias-Stabilität (1σ 10s)	deg/hr(1σ)	<1
Bias-Fehler über Temperatur (1σ)	deg/hr(1σ)	<10
Skalierungsfaktor bei 25°C	lsb/deg/s	16000
Skalierungsfaktor-Wiederholgenauigkeit (1σ)	ppm(1σ)	<20ppm
Skalierungsfaktor vs. Temperatur (1σ)	ppm(1σ)	<150ppm
Skalierungsfaktor-Nichtlinearität (1σ)	ppm	<150ppm
Angular Random Walk (ARW)	°/√h	<0,05
Rauschen (Spitze-Spitze)	deg/s	<0,35
G-Wert-Empfindlichkeit	°/hr/g	<1
Einschaltzeit (gültige Daten)	s	750m
Sensor-Resonanzfrequenz	hz	10,5k-13,5K

Umweltspezifikationen

Stoß (eingeschaltet)	500g, 1ms
Stoßfestigkeit (ausgeschaltet)	10000g, 10ms
Vibration (eingeschaltet)	18g rms (20Hz bis 2kHz)
Arbeitstemperatur	-40°C bis +85°C
Lagertemperatur	-55°C bis +125°C
Versorgungsspannung	5±0,25V
Stromverbrauch	45mA

Installationsanleitung
