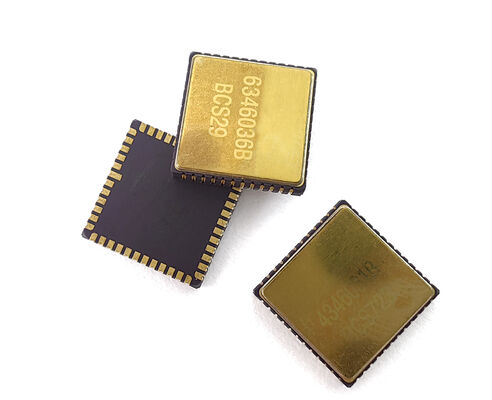

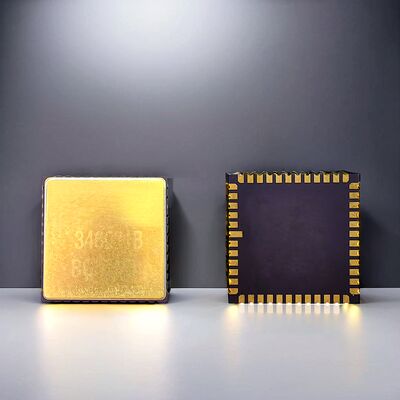

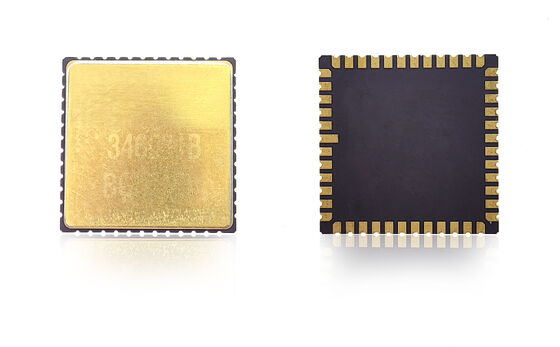

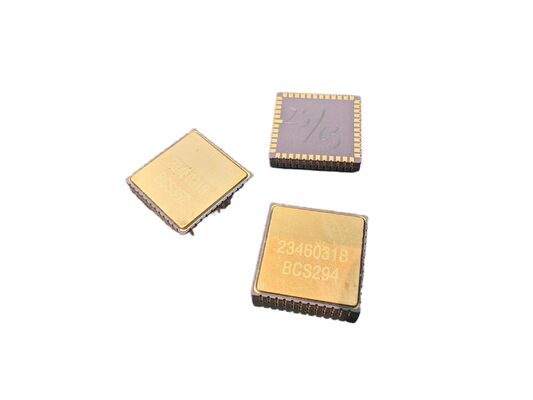

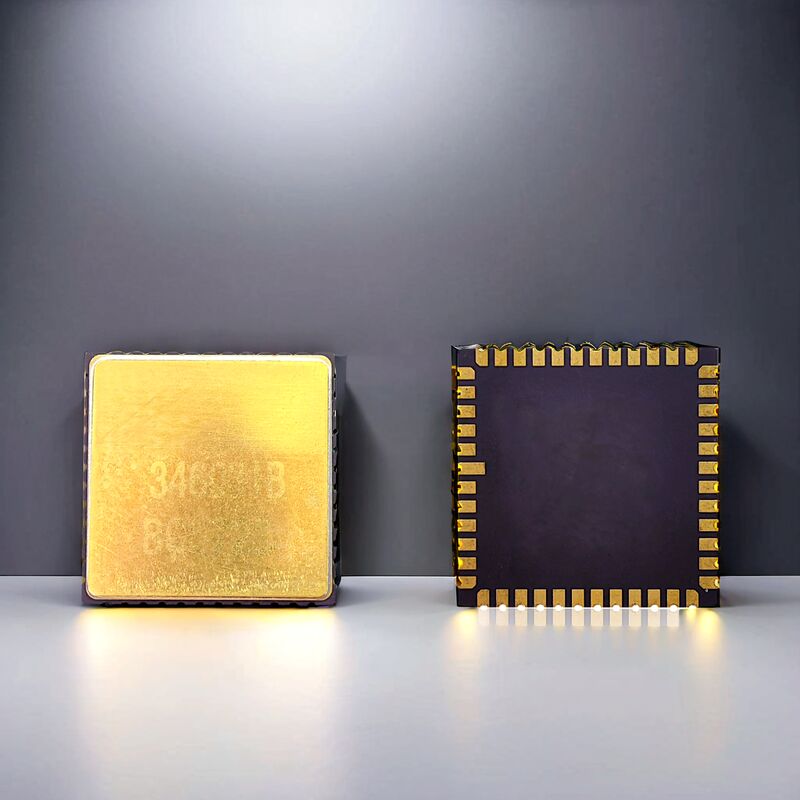

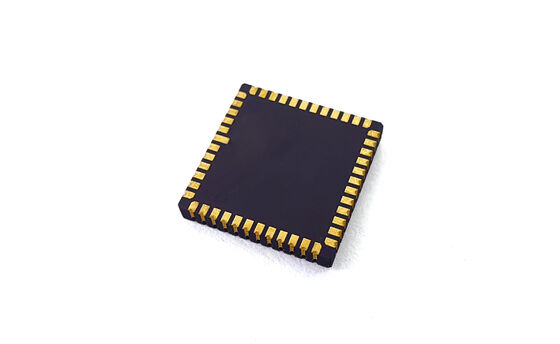

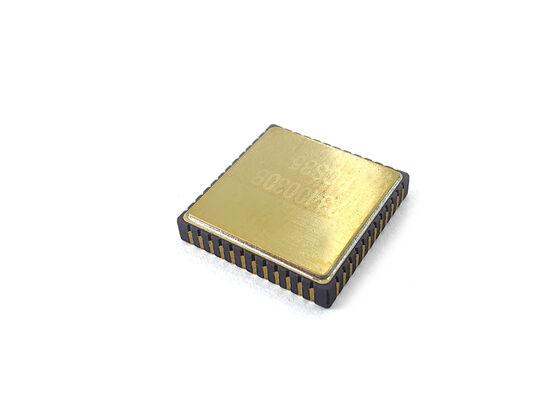

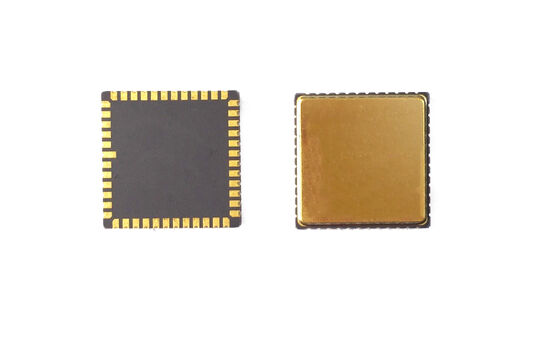

MEMS Gyro Chip Fabrik Direkt OEM verfügbar Schnelle Lieferung

Markenbezeichnung:	Firepower
Modellnummer:	MGZ318HC-A1
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

400 Grad/s

Biasstabilität:

<0,1°/h

Bandbreite:

200Hz

Angular Random Walk:

<0,05°/√h

Ausgabegenauigkeit:

24 Bits

Arbeitstemperatur:

-40ºC zu +85ºC

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

MEMS Gyro-Chip - Direkt ab Werk, OEM verfügbar mit schneller Lieferung

Produktübersicht

Mit fortschrittlicher MEMS-Technologie liefert dieser Gyroskop-Chip präzise und zuverlässige Winkelgeschwindigkeitsdaten für Navigation und Steuerung. Seine geringe Drift und hohe Stabilität machen ihn für anspruchsvolle Anwendungen wie Luft- und Raumfahrt, Robotik und autonome Systeme geeignet.

Leitfaden für PCB-Design

Entkopplungskondensatoren für die Pins VCP, VREF, VBUF und VREG sollten so nah wie möglich an den Pins platziert werden
Minimieren Sie den äquivalenten Widerstand der Leiterbahnen
Verbinden Sie die anderen Enden der Entkopplungskondensatoren für VREF, VBUF und VREG mit dem nächstgelegenen AVSS_LN und dann mit der Signalmasse über eine magnetische Perle
Platzieren Sie Entkopplungskondensatoren für VCC und VIO nahe den entsprechenden Pins
VCC erfordert breite PCB-Leiterbahnen, um die Spannungsstabilität zu gewährleisten (ca. 35 mA Strom im Normalbetrieb)
Vermeiden Sie das Routing unter dem Gehäuse für eine reibungslose Montage
Positionieren Sie Komponenten, um Spannungskonzentrationsbereiche zu vermeiden
Vermeiden Sie große Wärmeableitungselemente und Bereiche mit externem mechanischem Kontakt, Extrusion und Zug
Vermeiden Sie Bereiche, in denen Positionierungsschrauben während der Installation anfällig für Verzug sind

Technische Spezifikationen

Leistung	Einheit	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereich	Grad/s	400	400	400	400	400	100
Bandbreite @3DB (kundenspezifisch)	Hz	90	180	200	200	300	50
Ausgangsgenauigkeit (digital SPI)	Bits	24	24	24	24	24	24
Ausgangsrate (ODR) (kundenspezifisch)	Hz	12K	12K	12K	12K	12K	12K
Verzögerung (kundenspezifisch)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias-Stabilität	Grad/h (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias-Stabilität (1σ 10s)	Grad/h (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Bias-Fehler über Temperatur (1σ)	Grad/h (1σ)	<5	<5	<10	<30	10	5
Skalierungsfaktor bei 25°C	LSB/Grad/s	20000	20000	16000	16000	20000	80000
Skalierungsfaktor-Wiederholgenauigkeit (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Skalierungsfaktor vs. Temperatur (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Skalierungsfaktor-Nichtlinearität (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Winkelzufallswanderung (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Rauschen (Spitze zu Spitze)	Grad/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G-Wert-Empfindlichkeit	Grad/h/g	<1	<1	<1	<3	<1	<1
