Kostengünstiger 6-Achsen-IMU-Trägheitsmesseinheit-Stim300-Ersatz

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Prozent

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Produktname:

IMU Gyro für UAVs

Kreiselkompassmaßstrecke:

450deg/s

Biasstabilität:

0,3 °/h

Skalierungsfaktor Nichtlinearität:

150ppm

Skalierungsfaktor Wiederholbarkeit (1σ):

20PPM

Messbereich (anpassbar):

± 10g

Biasstabilität @10s:

00,05 mg

Bandbreite DB-3:

100 Hz

Verpackung Informationen:

hölzerner Karton

Versorgungsmaterial-Fähigkeit:

1000 Prozent

Hervorheben:

Drehscheiben-einzelnes Achsen-Stellwerk

Einzelnes Achsen-Stellwerk

das Art kippt

Produktbeschreibung

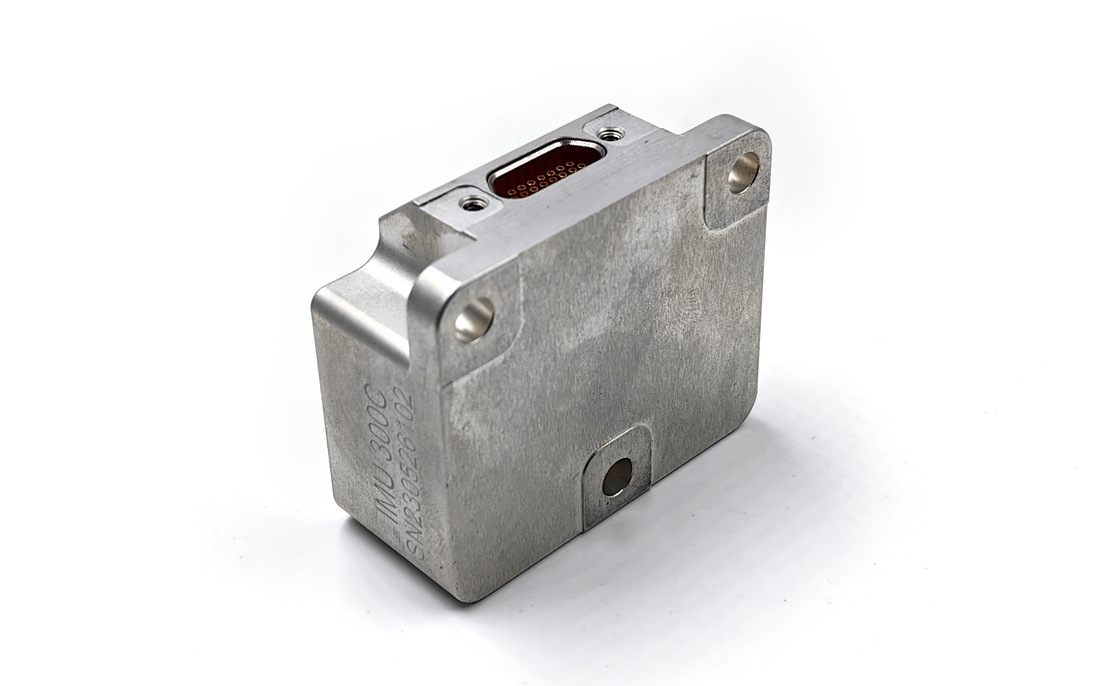

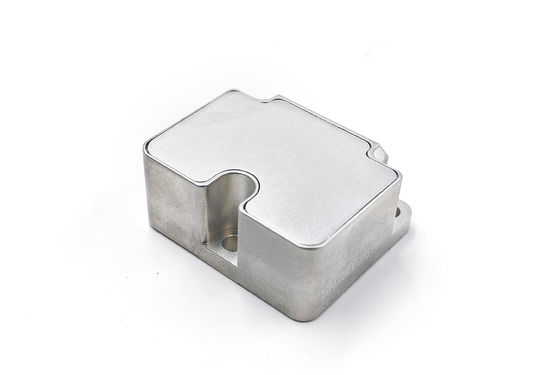

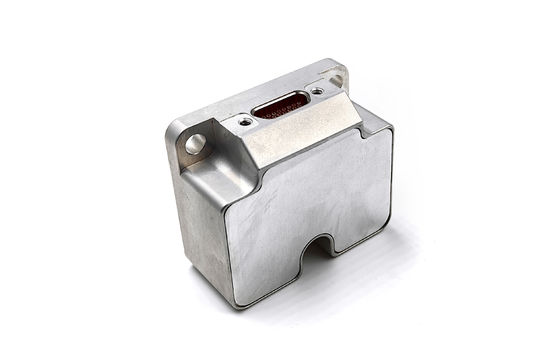

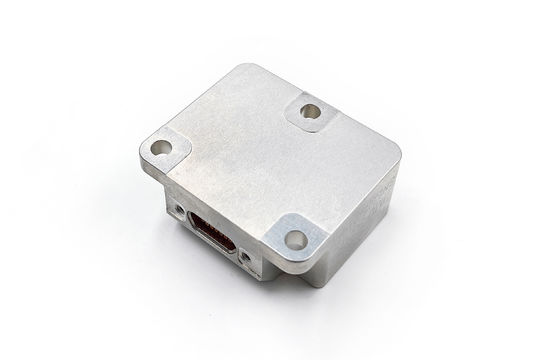

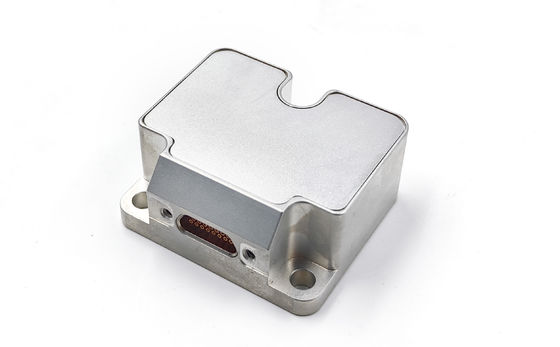

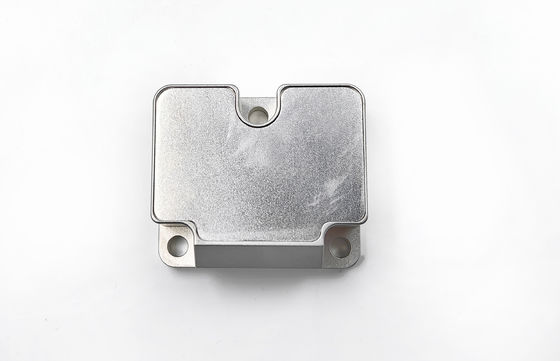

Kostengünstiger 6-Achsen-IMU-Inertialsensor-Ersatz für Stim300

Dieser MEMS-Inertialsensor (IMU) integriert ein Drei-Achsen-Gyroskop, einen Drei-Achsen-Beschleunigungsmesser, einen Drei-Achsen-Inclinometer, einen Temperatursensor und eine Signalverarbeitungsplatine in einem kompakten, robusten System. Er misst Winkelgeschwindigkeit, Beschleunigung und Neigung eines Trägers mit hoher Genauigkeit und gibt kompensierte Daten (Temperatur, Fehlausrichtung, nichtlineare Fehler) über RS-422 aus. Ideal für Navigation, Lageregelung und Stabilisierung, bietet dieser MEMS-IMU einen kostengünstigen und leistungsstarken Ersatz für STIM300 in UAVs, Fahrzeugen und industriellen Plattformen.

Wichtigste technische Parameter

Gyroskop-Spezifikationen

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	±400	±400	±400	±2000
In-Run-Bias-Stabilität (@ Allan-Varianz)	°/h	0.3	0.1	0.05	1
Bias-Stabilität @10s (10s Glättung, 1σ, Raumtemperatur)	°/h	3	1	0.5	6
Bias-Stabilität bei voller Temperatur	°/h	10	3	2	18
Winkelrauschen	°/√h	0.15	0.1	0.02	0.3
Bias-Wiederholbarkeit (1σ)	°/h	1	0.5	0.3	2
Bias-Beschleunigungsempfindlichkeit	°/h/g	1	1	1	2
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	150	150	150	300
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	20	20	20	100
Fehlausrichtung	°	±0.05	±0.05	±0.05	±0.05
3 dB Bandbreite	Hz	250	200	150	250

Technische Indikatoren des Beschleunigungsmessers

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Messbereich (anpassbar)	g	±10	±30	±50	±80
In-Run-Bias-Stabilität (Allan-Varianz @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Bias-Stabilität @10s	mg	0.05	0.2	0.5	1
Bias-Stabilität bei voller Temperatur	mg	1	3	5	15
Winkelrauschen	m/s/√h	0.001	0.002	0.005	0.01
Bias-Wiederholbarkeit (1σ)	mg	0.1	0.5	1	2
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	200	200	200	200
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	50	100	200	300
Fehlausrichtung	°	±0.05	±0.05	±0.05	±0.05
3 dB Bandbreite	Hz	100	100	100	100

Spezifikation des Neigungswinkels (standardmäßig nicht konfiguriert, optional)

Parameter	Einheit	IMU6-1y-x
Messbereich (anpassbar)	g	±1.7
Bias-Stabilität (1s Glättung)	mg	0.5
Zufallsbewegung	m/s/√h	0.08
Nichtlinearität des Skalierungsfaktors	ppm	100

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y-x
Spannung	V	5
Stromverbrauch	W	2
Restwelligkeit	mV	100

Umweltverträglichkeit

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	℃	-45~85
Lagertemperatur	℃	-55~105
Vibration	--	10~2000Hz,6.06g
Schock	--	1000g,0.1ms

Sonstige Spezifikationen

Parameter	Einheit	IMU6-1y-x
Gewicht	g	55±5
