Tactiacl 6-Achsen Trägheitsmessgerät mit Temperaturkompensation für INS

Tactiacl 6-Achsen Trägheitsmessgerät mit Temperaturkompensation für INS

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1
MOQ:	1
Zahlungsbedingungen:	T/t, l/c
Versorgungsfähigkeit:	1000 Prozent

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Messbereich:

±400º/s

Stabilität der Gyroskop-Vorspannung während des Betriebs:

0,3 °/h

Bias -Stabilität @10s (10s glatt, 1σ, Raumtemperatur):

3°/h

Reichweite des Beschleunigungsmessers:

10g

Acc-Verschiebungsstabilität:

00,02 mg

Kommunikationsschnittstelle:

RS422

Gewicht:

55g

Bandbreite DB-3:

250hz

Verpackung Informationen:

hölzerner Karton

Versorgungsmaterial-Fähigkeit:

1000 Prozent

Hervorheben:

Kippen Art - 2 Achse Rate Table

Achse Rate Table des Kammer-Test-2

Produktbeschreibung

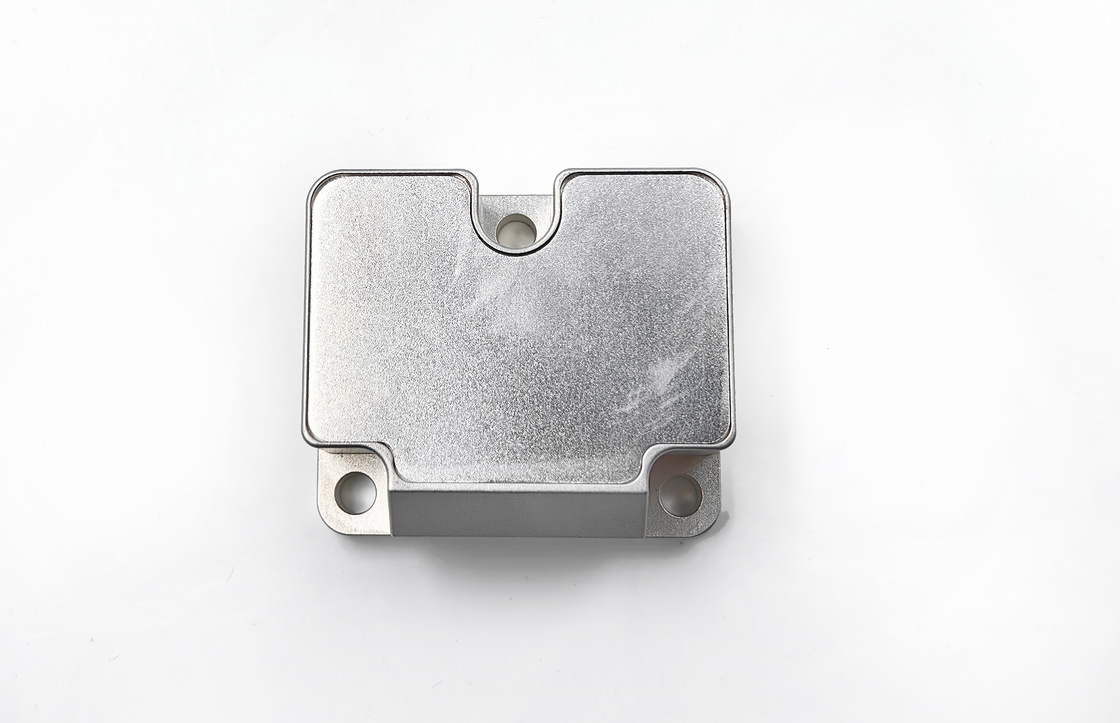

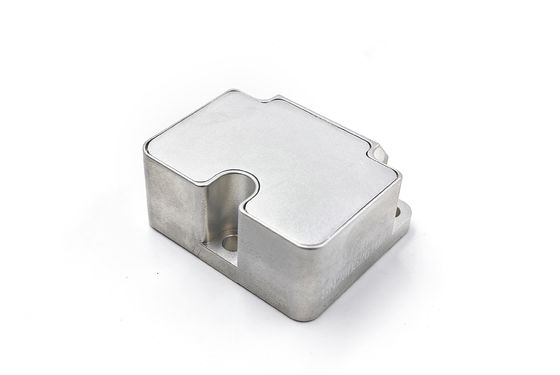

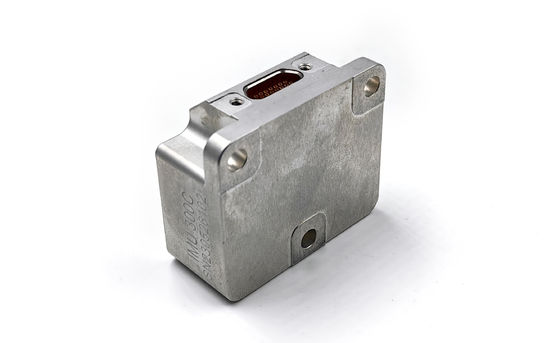

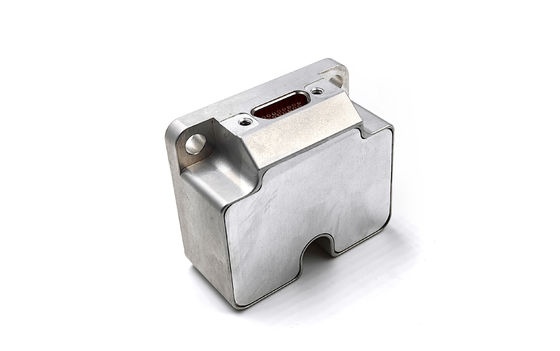

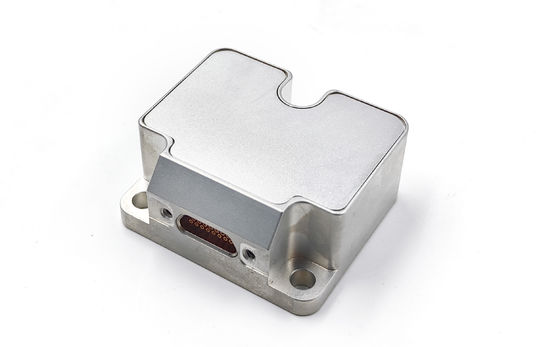

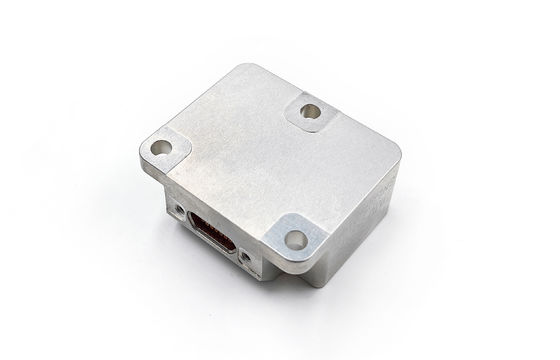

Taktische 6-Achsen-Inertialmesseinheit mit Temperaturkompensation für INS

Die MEMS-Inertialmesseinheit ist ein vollintegriertes Navigations-Sensorpaket. Sie misst 3-Achsen-Winkelgeschwindigkeit, Beschleunigung und Neigung, wendet fortschrittliche Fehlerkompensation an und gibt Daten über RS-422 unter Verwendung von Standardprotokollen aus. Ihr kompaktes, robustes Design macht sie geeignet für Lagekontrolle, Trägheitsnavigation und Bewegungsüberwachung in UAVs, Industriefahrzeugen und Luft- und Raumfahrtplattformen und bietet einen kostengünstigen STIM300-Ersatz mit hoher Zuverlässigkeit und Genauigkeit.

Wichtigste technische Parameter

Gyroskop-Spezifikationen

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	±400	±400	±400	±2000
In-Run-Bias-Stabilität (@ Allan-Varianz)	°/h	0,3	0,1	0,05	1
Bias-Stabilität @10s (10s Glättung, 1σ, Raumtemperatur)	°/h	3	1	0,5	6
Bias-Stabilität bei voller Temperatur	°/h	10	3	2	18
Winkelrauschen	°/√h	0,15	0,1	0,02	0,3
Bias-Wiederholbarkeit (1σ)	°/h	1	0,5	0,3	2
Bias-Beschleunigungsempfindlichkeit	°/h/g	1	1	1	2
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	150	150	150	300
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	20	20	20	100
Fehlausrichtung	°	±0,05	±0,05	±0,05	±0,05
3 dB Bandbreite	Hz	250	200	150	250

Technische Indikatoren des Beschleunigungsmessers

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Messbereich (anpassbar)	g	±10	±30	±50	±80
In-Run-Bias-Stabilität (Allan-Varianz @ 25 ℃)	mg	0,02	0,05	0,1	0,2
Bias-Stabilität @10s	mg	0,05	0,2	0,5	1
Bias-Stabilität bei voller Temperatur	mg	1	3	5	15
Winkelrauschen	m/s/√h	0,001	0,002	0,005	0,01
Bias-Wiederholbarkeit (1σ)	mg	0,1	0,5	1	2
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	200	200	200	200
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	50	100	200	300
Fehlausrichtung	°	±0,05	±0,05	±0,05	±0,05
3 dB Bandbreite	Hz	100	100	100	100

Spezifikation des Neigungswinkels (standardmäßig nicht konfiguriert, optional)

Parameter	Einheit	IMU6-1y-x
Messbereich (anpassbar)	g	±1,7
Bias-Stabilität (1s Glättung)	mg	0,5
Zufallsbewegung	m/s/√h	0,08
Nichtlinearität des Skalierungsfaktors	ppm	100

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y-x
Spannung	V	5
Stromverbrauch	W	2
Restwelligkeit	mV	100

Umweltverträglichkeit

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	℃	-45~85
Lagertemperatur	℃	-55~105
Vibration	--	10~2000Hz,6.06g
Stoß	--	1000g,0.1ms

Sonstige Spezifikationen

Parameter	Einheit	IMU6-1y-x
Gewicht	g	55±5
