Präziser Nordsucher, 0.1 Grad Azimutgenauigkeitssensor
Umweltanforderungen
1) Betriebstemperatur: -40°C+65°C;
2) Lagertemperatur: -45°C+70°C.
3) Sand und Staub: Unter den in Artikel 2 von GJB150 genannten Sand- und Staubbedingungen.12, dürfen im Glasfaser-Gyroskop-Nordfinder folgende Bedingungen nicht auftreten:
a. Die Organisation ist zu eng, steckt fest oder funktioniert nicht gut;
b. Elektrische Bauteile sind kurzgeschaltet oder können nicht normal funktionieren;
c. Die inneren mechanischen Teile sind staubreich.
4) Salznebel
Das Glasfaser-Gyroskop-Nordfinder sollte den Salzsprühbedingungen von GJB150 entsprechen.11.
5) Feuchtige und heiße Umweltbedingungen
Relative Luftfeuchtigkeit: 95%; Temperatur: 30 ± 2 °C; Lagerdauer 72 Stunden.
Der Isolationswiderstand sollte nicht weniger als 2 MΩ betragen, die Metalloberfläche darf nicht korrodiert und die Beschichtung darf nicht geblasen oder abgeschält werden, und es kann normal funktionieren.
6) Vibrationsumgebung
Anforderungen an die Vibrationsumgebung für Sinus-Scanning
Frequenzbereich: 5 Hz bis 5,5 Hz, Schwingungsverschiebung (doppelte Amplitude) 25,4 mm
Frequenzbereich: 5,5 Hz bis 200 Hz, Vibrationsbeschleunigung 1,5 g;
Scanzeit: 12 Minuten;
Schwingungsrichtung: 3 Achsen (X-Achse, Y-Achse, Z-Achse);
Jede Achse: 2 Stunden;
7) Auswirkungen auf Umweltbedingungen
Schlagwellenform: halber Sinusimpuls
Höchstbeschleunigung: 20 g, Pulsbreite 11 ms,
Anzahl der Aufprallschläge pro Achse (X-Achse, Y-Achse, Z-Achse): 3
8) Umgebungsbedingungen beim Absturz
Höchstbeschleunigung: 10 g
Impulsschnitt: 16 ms
Kollisionsgeschwindigkeit: vertikale Achse 80 Mal/min
Kollisionszeiten: 1000±10 Mal
Kollisionsrichtung: vertikale Montageebene
9) Umweltanforderungen an Sportwagen
Der Straßensportwagen hat eine Laufleistung von 500 km. in:
Schmutzstraße und Kiesstraße: Geschwindigkeit 20-30 km/h, 300 km.
Asphaltstraße und Betonstraße: Fahrzeuggeschwindigkeit 30-40 km/h, 200 km.
10) Elektromagnetische Kompatibilität
Die elektromagnetische Kompatibilität bezieht sich auf die einschlägigen Anforderungen von GJB151A-97 "Elektromagnetische Emissionen und Empfindlichkeitsanforderungen für militärische Ausrüstung und Teilsysteme".
11) Magnetfeld
Die Leistungsmerkmale des Gyrosternfinders bei einer Magnetinduktionsstärke von (3±0,5) × 10-4T sollten den Anforderungen des technischen Index entsprechen.
Spezifikationen
| Haupttechnische Parameter | ||
| Parameter | NF701 | Einheit |
| Nordsuchgenauigkeit (1σ) | ≤ 01 | - Nein. |
| Der Norden sucht Zeit | ≤ 3 | Min. |
| Horizontale Genauigkeit (Winkel und Rollen) | ≤ 0,05 (1σ) | - Nein. |
| Kreislauflinearität (1σ) | ≤ 01 | - Nein. |
| Vorbereitungszeit zum Einschalten | 6 | Min. |
| Schnittstelle | RS422 | / |
| Gewicht | < 5.5 | Weigerung |
| Abmessung | 150 x 170 x 172 | mm |
| Betriebsmodus |
Nachdem der Strom eingeschaltet ist, beginnt der Selbsttest. Das System wird auf den oberen Computer im Norden Und nach dem Norden suchen, der Norden suchen Das Ergebnis wird an den oberen Computer gesendet. |
|
| Umweltanforderungen | ||
| Betriebstemperatur | -40 ~ +65 | ° C |
| Lagertemperatur | -45 ~ +70 | ° C |
| Relative Luftfeuchtigkeit | 95 | % |
| Aussehen | Die Metalloberfläche darf nicht verrostet sein und die Beschichtung darf keine Blasenbildung oder Peeling verursachen. | |
| Elektrische Leistung | ||
| Stromversorgung | 24 ± 4 V | |
| Stromverbrauch | < 30 W | |
| Isolierwiderstand |
Der Isolationswiderstand zwischen den einzelnen Schaltkreisen des Gyrosternfinders und seinem Schaltkreis und Gehäuse muss bei Standardatmosphären mindestens 10 MΩ betragen. Bedingungen. |
|
| Wartungsfähigkeit | ||
| MTBF | ≥ 1000 | Stunden |
| MTTR | ≤ 30 | Min. |
Anwendung

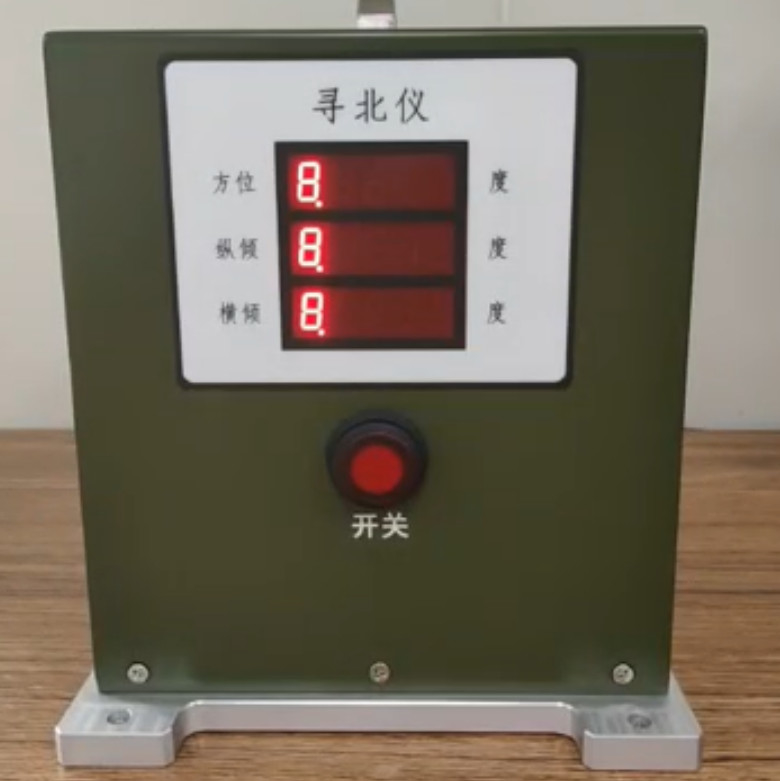

Zeichnung des Produkts
