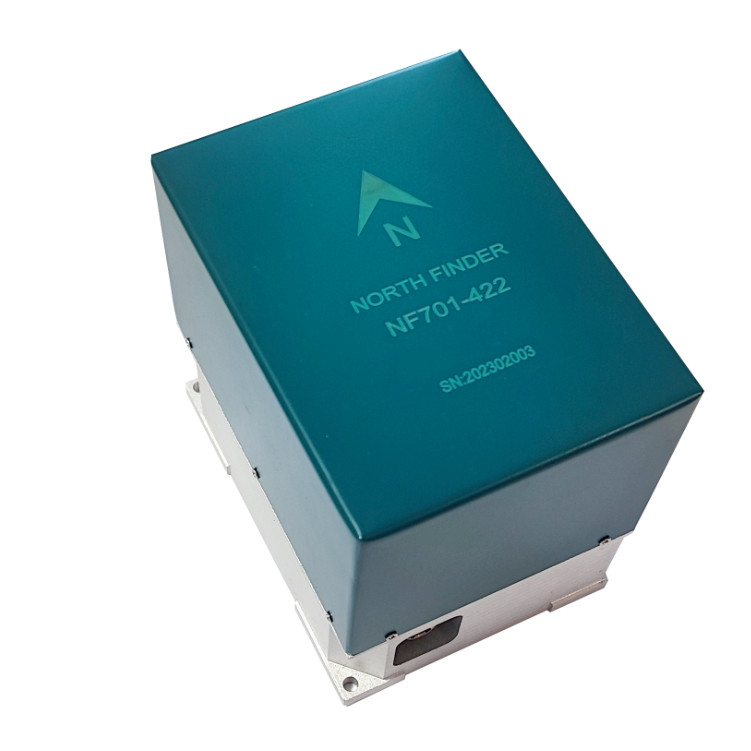

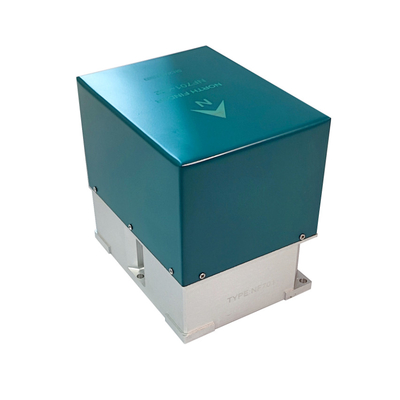

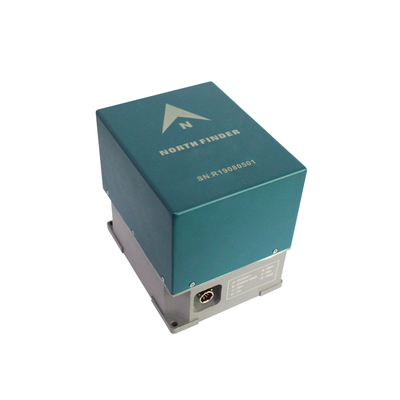

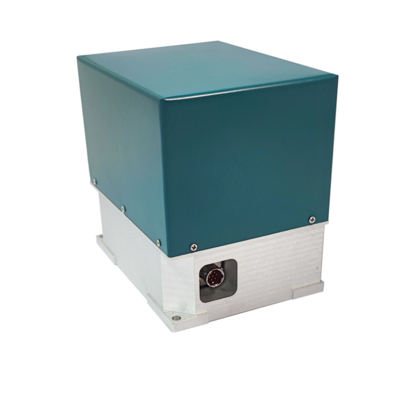

Antimagnetische Glasfaser-Gyroskop Nordfinder Nordsuchender Gyroskop

Beschreibung des Produkts

Der Glasfaser-Gyroskop Nordfinder dient hauptsächlich zur schnellen und selbständigen Bestimmung der wahren Nordrichtung.Erfassung der Drehwinkelgeschwindigkeit der Erde durch die Verfolgung des Glasfasergyroskops, die Auflösung des Drehwinkelsignales der Erde und die Berechnung des eingeschlossenen Winkels zwischen der Hauptachse des Gyroskops und der wahren Nordrichtung der Erde,und zur Bereitstellung von Azimut- und Haltungsinformationen für einen Träger.

Das Glasfaser-Gyroskop-Nordfinder ist ein elektromechanisches integriertes Produkt, das aus Glasfaser-Gyroskop, Beschleunigungssensor, mechanischem Drehsteuergerät und eingebettetem Computer besteht.

Technische Parameter

A) Nordsuchzeit: ≤ 3 min;
B) Nordsuchgenauigkeit (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)
C) Horizontale Genauigkeit: ≤ 0,05 ° (1σ);
D) Umfang: ≤ 0,5 ° (1σ)
E) Gewicht: ≤ 2 kg
F) Stromversorgung: Gleichspannung 12 V bis 24 V;
G) Stromverbrauch: 15 W (Peak);
H) Schnittstelle: RS422
I) Arbeitsmodus: automatische Selbstkontrolle nach Einschalten starten, Nordsuche durch den oberen Computer steuern und Nordsuchergebnisse nach Abschluss des Nordsuchens an den oberen Computer senden;

            1) Betriebstemperatur: -40 oC ~ + 70 oCoC;
2) Lagertemperatur: -55 oC~ + 85 oC.
3) Feuchtige und heiße Umgebungsbedingungen: relative Luftfeuchtigkeit unter 95%.
4) Aussehen: MetallÜbersichtGesichtmuss frei von Ru seinst und die Beschichtung muss frei von Blasenbildung, Peeling usw. sein.

Isolierwiderstand:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 Stunden;
MTTR ≤ 30 min.

(5)Außenoberfläche

1. Mit Serienanschluss-Ausgabefunktion.
2. mit DC12 V ~ 24 V Leistungsaufnahme.
3. Außenstecker:

Zeichnung
