Messergebnisse für die Messung des Nordfinders auf Basis von FOG, präzises Nordfindersystem
Elektrische Leistung
1) Isolierwiderstand
Der Isolationswiderstand zwischen den unabhängigen Schaltkreisen des Gyrosternfinders und zwischen dem Schaltkreis und dem Gehäuse sollte unter Standardatmosphärischen Bedingungen nicht weniger als 100 MΩ betragen.
Außenoberfläche
1.1.1 mit 24V±4V Leistungseingang.
1.1.2 Bei der Ausgabefunktion des seriellen Ports ist die Ausgabe des seriellen Ports wie folgt definiert:
Der externe Kommunikationsanschluss verwendet die serielle RS422-Schnittstelle mit 1 Start-Bit, 8 Datenbits, 1 Stop-Bit, ohne Parität und einer Baudrate von 9600bps.
Spezifikationen
| Haupttechnische Parameter | ||
| Parameter | NF701 | Einheit |
| Nordsuchgenauigkeit (1σ) | ≤ 01 | - Nein. |
| Der Norden sucht Zeit | ≤ 3 | Min. |
| Horizontale Genauigkeit (Winkel und Rollen) | ≤ 0,05 (1σ) | - Nein. |
| Kreislauflinearität (1σ) | ≤ 01 | - Nein. |
| Vorbereitungszeit zum Einschalten | 6 | Min. |
| Schnittstelle | RS422 | / |
| Gewicht | < 5.5 | Weigerung |
| Abmessung | 150 x 170 x 172 | mm |
| Betriebsmodus |
Nachdem der Strom eingeschaltet ist, beginnt der Selbsttest. Das System wird auf den oberen Computer im Norden Und nach dem Norden suchen, der Norden suchen Das Ergebnis wird an den oberen Computer gesendet. |
|
| Umweltanforderungen | ||
| Betriebstemperatur | -40 ~ +65 | ° C |
| Lagertemperatur | -45 ~ +70 | ° C |
| Relative Luftfeuchtigkeit | 95 | % |
| Aussehen | Die Metalloberfläche darf nicht verrostet sein und die Beschichtung darf keine Blasenbildung oder Peeling verursachen. | |
| Elektrische Leistung | ||
| Stromversorgung | 24 ± 4 V | |
| Stromverbrauch | < 30 W | |
| Isolierwiderstand |
Der Isolationswiderstand zwischen den einzelnen Schaltkreisen des Gyrosternfinders und seinem Schaltkreis und Gehäuse muss bei Standardatmosphären mindestens 10 MΩ betragen. Bedingungen. |
|
| Wartungsfähigkeit | ||
| MTBF | ≥ 1000 | Stunden |
| MTTR | ≤ 30 | Min. |
▶Instandhaltung nutzen
1 Bei der Verwendung des Gyrosternfinders, wenn der Anschlussstrom größer als 1000 mA ist, ist zu prüfen, ob die Stromversorgungsspannung den Anforderungen entspricht.Sie sollten einen Fachmann um Reparatur bitten.
2 Wenn während des Gebrauchs des Gyros Nordfinders keine seriellen Portdaten ausgegeben werden, prüfen Sie, ob die Verbindung, die Serienport-Einstellung und das Datenempfangsformat korrekt sind.Wenn alles richtig ist., sollten Sie einen Fachmann um Reparatur bitten.

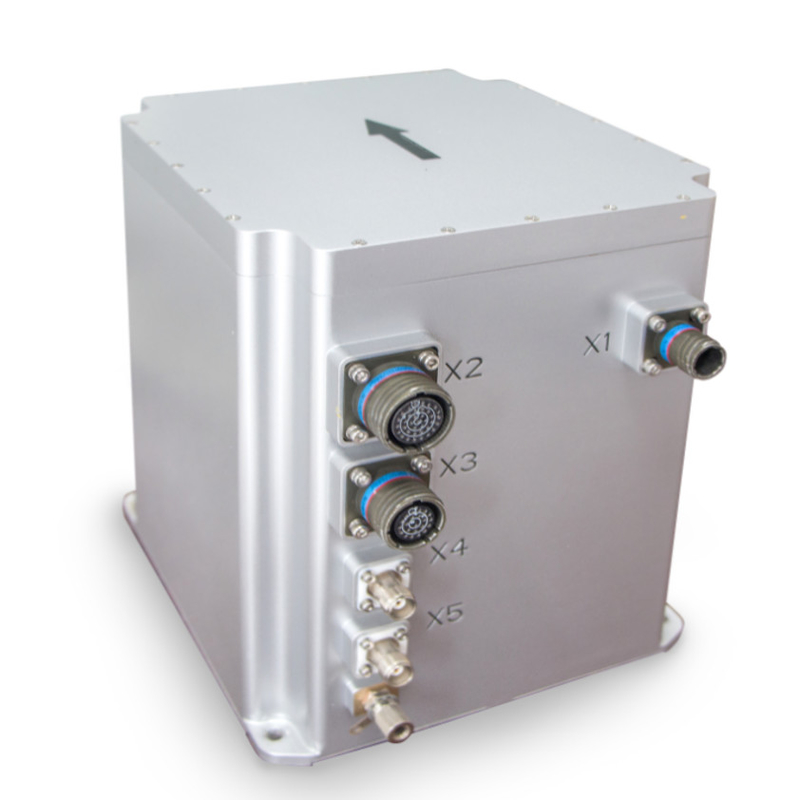

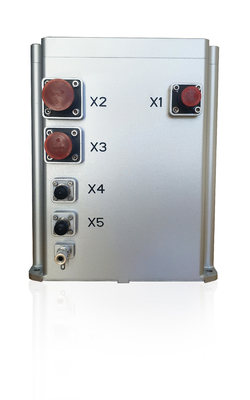

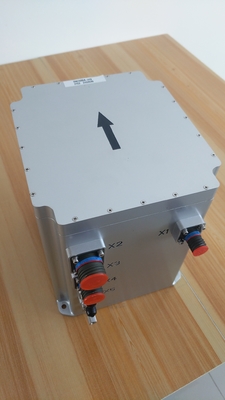

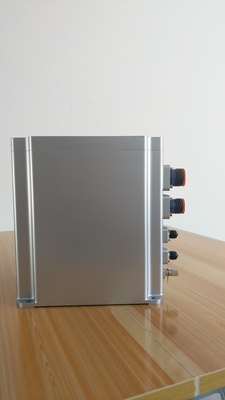

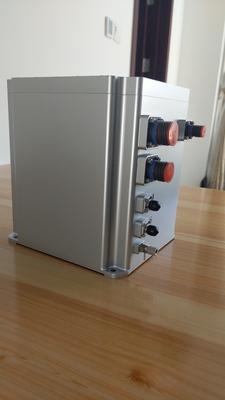

Zeichnung des Produkts
