MEMS-IMU für Navigationssysteme für den Automobilbereich

Name: MEMS-IMU für Navigationssysteme für den Automobilbereich
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	IMU115
MOQ:	1
Preis:	200$
Zahlungsbedingungen:	T/t, l/c
Versorgungsfähigkeit:	1000/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Gyroskop-Strecke:

250/ 500 º/s

Null-Bias-Stabilität:

3,0º/h

Skalierungsfaktor Nichtlinearität:

0,02%

Bandbreite:

80Hz

Reichweite des Beschleunigungsmessers:

4//16/g

Schnittstelle:

Einweg-UART

Vibration:

20 ~ 2000 Hz, 3 g

Auswirkungen:

1000 g, 0,5 ms

Verpackung Informationen:

Karton mit Schwamm

Versorgungsmaterial-Fähigkeit:

1000/month

Hervorheben:

UOO-Art dreiachsige Drehscheibe

Eckiger Rate Triaxial Turntable

Dreiachsige Richtungen der Drehscheiben-drei

Produktbeschreibung

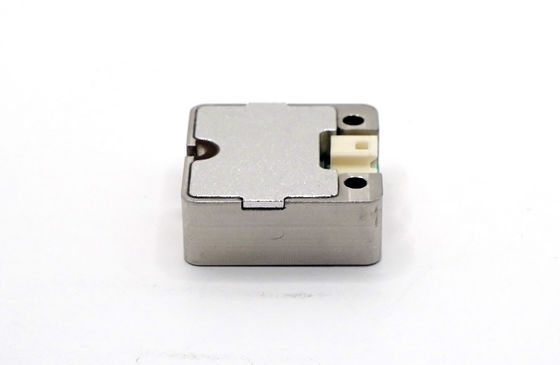

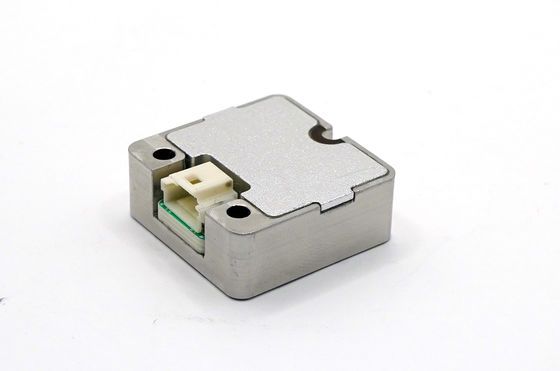

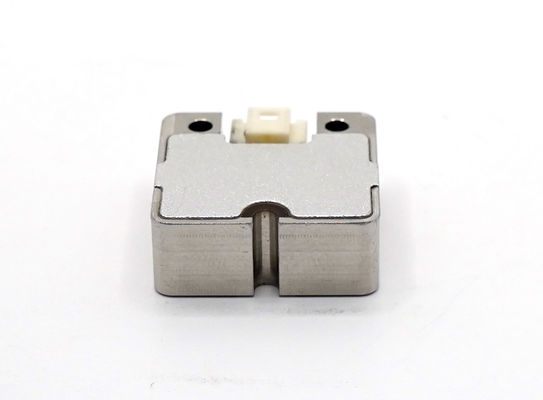

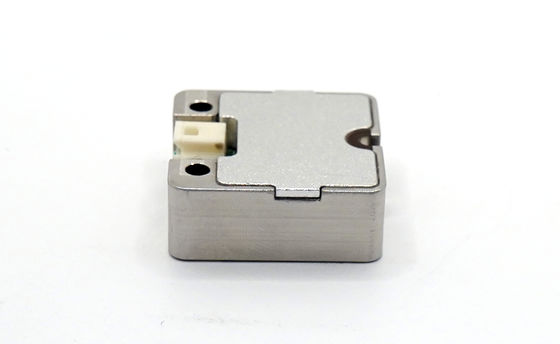

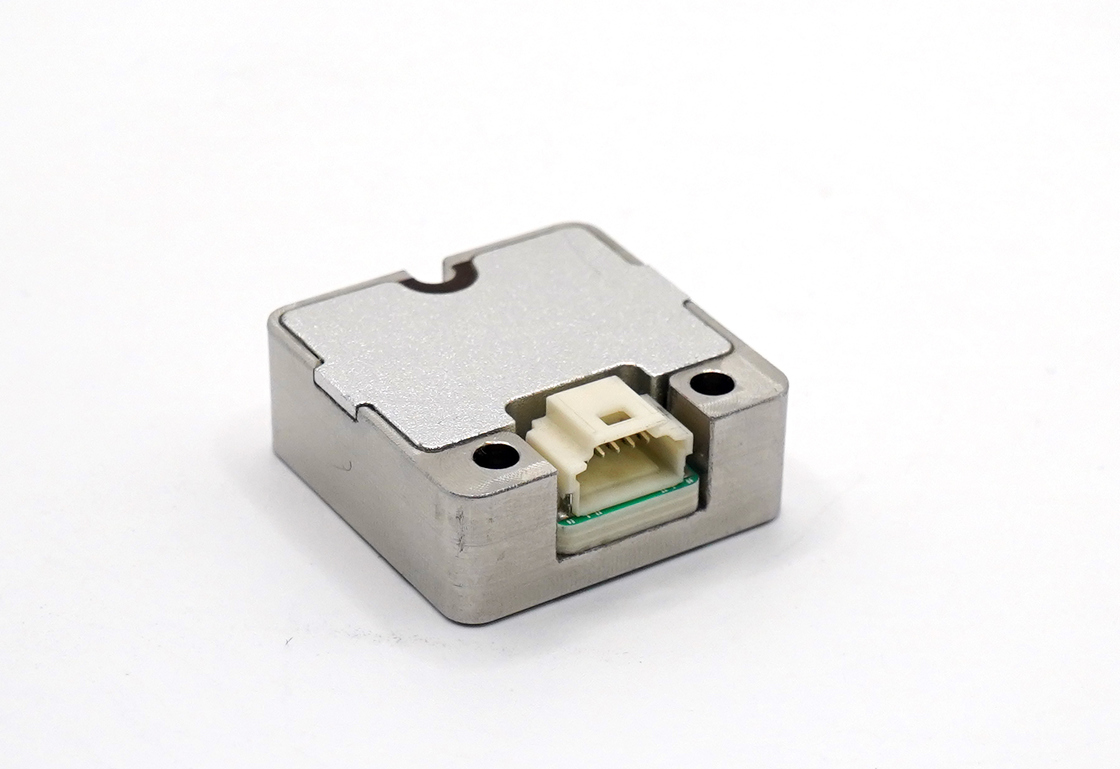

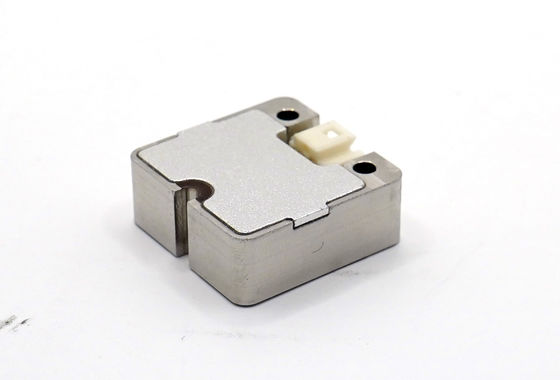

MEMS-IMU für den Automobilbereich für Navigationssysteme

Der IMU115 ist eine fortschrittliche Inertialmesseinheit (IMU) basierend auf mikromechanischer Technologie (MEMS) mit integriertem Hochleistungs-MEMS-Gyroskop und MEMS-Beschleunigungsmesser. Er liefert präzise Messungen von 3 Winkelgeschwindigkeiten und 3 Beschleunigungen.

Der IMU115 wurde für hohe Zuverlässigkeit und außergewöhnliche Umweltanpassungsfähigkeit entwickelt und kann mit verschiedenen Softwarelösungen für Anwendungen in den Bereichen intelligentes Fahren, Kommunikation in Bewegung, Kartierung, Stabilisierungsplattformen und verwandten Bereichen angepasst werden.

Produktmerkmale

Digitales Drei-Achsen-Gyroskop:
- Dynamischer Messbereich ±250º/s (500º/s optional)
- Nullpunktstabilität: 10º/h (GJB, 10s, typisch), 6,0º/h (ALLAN, typisch)
Digitaler Drei-Achsen-Beschleunigungsmesser:
- Dynamischer Messbereich ±4g (konfigurierbar auf 16g)
- Nullpunktstabilität: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Hohe Zuverlässigkeit: MTBF > 20.000 Stunden
Garantierte Genauigkeit über den gesamten Temperaturbereich (-40℃ bis 80℃) mit integriertem Hochleistungs-Temperaturkalibrierungs- und -kompensationsalgorithmus
Entwickelt, um unter starken Vibrationsbedingungen effektiv zu arbeiten
Schnittstelle: 1-Wege-UART

Anwendungsbereich

Intelligente Fahrsysteme
Kommunikation in Bewegung
Kartierungsanwendungen
Stabilisierungsplattformen

Produktspezifikationen

Parameter	Testbedingungen	Minimum	Typisch	Maximum	Einheit
Gyroskop
Dynamischer Messbereich			250	500	º/s
Nullpunktstabilität	Allan-Varianz		3,0		º/h
Nullpunktstabilität	10s Durchschnitt (-40℃ bis +80℃, konstante Temperatur)		6,0		º/h
Nullpunktbereich			±0,2		º/s
Nullpunktvariation über den gesamten Temperaturbereich			±0,3		º/s
Genauigkeit des Skalierungsfaktors			0,2		%
Nichtlinearität des Skalierungsfaktors			0,02		%FS
Bandbreite			80		Hz
Beschleunigungsmesser
Dynamischer Messbereich			4	16	g
Nullpunktstabilität	Allan-Varianz		0,065		mg
Nullpunktstabilität	10s Durchschnitt (-40℃ bis +80℃, konstante Temperatur)		0,12		mg
Nullpunktbereich			±3		mg
Nullpunktänderung im gesamten Temperaturbereich			±6		mg
Genauigkeit des Skalierungsfaktors			0,3		%
Nichtlinearität des Skalierungsfaktors			0,03		%FS
Bandbreite			80		Hz
Kommunikationsschnittstelle
1-Wege-UART-Baudrate			115,2	460,8	Kbps
UART-Abtastfrequenz		200	1000		Hz
Elektrische Eigenschaften
Spannung		4,5	5	5,5	V
Stromverbrauch				0,35	W
Ripple (P-P)				20	mV
Strukturelle Eigenschaften
Größe			22,4×22,4×9,5		mm
Gewicht			16		g
Umgebungsbedingungen
Betriebstemperatur		-40		80	℃
Lagertemperatur		-45		85	℃
Vibration			20-2000Hz, 3g
Stoß			1000g, 0,5ms
Zuverlässigkeit
MTBF			20000		h
Kontinuierliche Arbeitszeit			120		h

Hinweis: Der Nullpunkt des gesamten Temperaturänderungsprozesses wird mit einer Temperaturänderungsrate ≤1℃/min und einem Temperaturbereich von -40℃ bis +80℃ berechnet.

Umrisszeichnung
