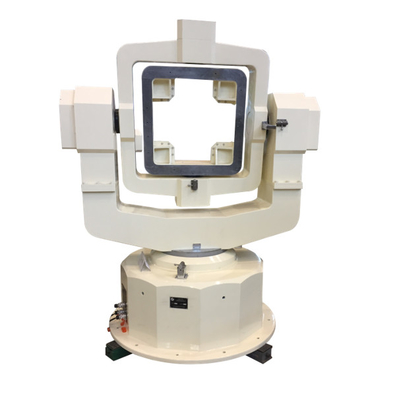

UOO-Art dreiachsige Drehscheibe für die drei Richtungs-Winkelgeschwindigkeit

Drehscheibe, Dreiachssimulator, Bewegungssimulator UOO

I. Übersicht

Der dreiachsige Drehteller wird hauptsächlich für drei Richtungen der Winkelposition, Winkelgeschwindigkeit und Winkelbeschleunigung und andere Bewegungsanreize verwendet, um den Test des gemessenen Objekts zu erreichen.

II. Haupttechnische Anforderungen

1Leistungsanforderungen

1. Lastgewicht: mindestens 10 kg;
2. Lastmontagefläche: φ320 mm, superharte Aluminiumlegierung;

2. Genauigkeitsindex

1. Flachheit der Montagefläche: 0,02 mm;
2. Durchschnittliche Achsrotationsvertikalität von drei Achsen: ± 20 ′′;
3. Rollsachse: kontinuierliche unendliche Drehung;
4. Azimut-Achse: unendliche Dauerdrehung;
5. Schrägstrich: kontinuierliche unendliche Drehung;
6. Drehfehler bei Dreiachsenneigung: ≤ ± 10 ′′;
7. Positionsgenauigkeit in drei Achsen: ± 10 ′′;
8. Wiederholbarkeit der dreiachsigen Position: ± 5 ′′;
9. Der Schaltbereich beträgt ± 0,001 °/S ~ ± 500 °/S.

± 0,001°/S ~ ± 400°/S;

± 0,001°/S ~ ± 300°/S;

10. Höchstwinkelbeschleunigung: 400 °/S²;

300 °/S²".

200 °/S²".

11. Drehzahlgenauigkeit und -stabilität: ω < 1 °/s 5 × 10^-3(1 ° Durchschnitt);

1 °/s ≤ ω < 10 °/s 5 × 10^{- 4}(10 ° im Durchschnitt);

10 °/s ≤ ω5 × 10^{- 5}(360 ° im Durchschnitt);

2.3 Rutschring (optional): 30 Ringe mit Nennstrom von 2A;

Statischer Kontaktwiderstand: höchstens 10 mΩ;

Dynamischer Kontaktwiderstand: nicht mehr als 15 mΩ;

2.4 Zuverlässigkeitsanforderungen

Mittelzeit zwischen Ausfällen (MTBF): 2000 Stunden

Kontinuierliche Arbeitszeit: 8 Stunden

Abmessungszeichnung

Arbeitsumfeld

(1) Leistung: 220 V ± 10% 50 Hz 2 kW;

(2) Umgebungstemperatur: Allgemeine Anforderungen an die Laborumgebung;

(3) Umgebungsfeuchtigkeit: ≤ 80 RH;
