Magnetisches Meter der hohen Auflösung, dreiachsiges Digitalergebnis des Magnetometer-RS232 RS485

Der hohen Auflösung Digitalergebnis-Magnetfeldsensor des magnetisches Meter-dreiachsiger Magnetometer-RS232 RS485

▶HAUPTMERKMAL

• Hohe Genauigkeit über Gauß ±1, <0>

• Strecke des Gauß ±2, <70>

• Dreiachsig (X, Y, Z) Digitalergebnise

• 10 bis 154 Proben pro die Sekunde, auswählbar

• Schnittstellen der Seriendaten-RS-232 oder RS-485

• PWB oder Aluminiumeinschließungs-Wahlen

• 6-15 unkontrollierte Stromversorgungs-Schnittstelle Volt DCs

▶ANWENDUNG • Haltungs-Hinweis

• Umgehen u. Navigation

• Verkehr und Fahrzeug-Entdeckung

• Abweichungs-Entdeckung

• Laborinstrumentierung

• Sicherheitssystem

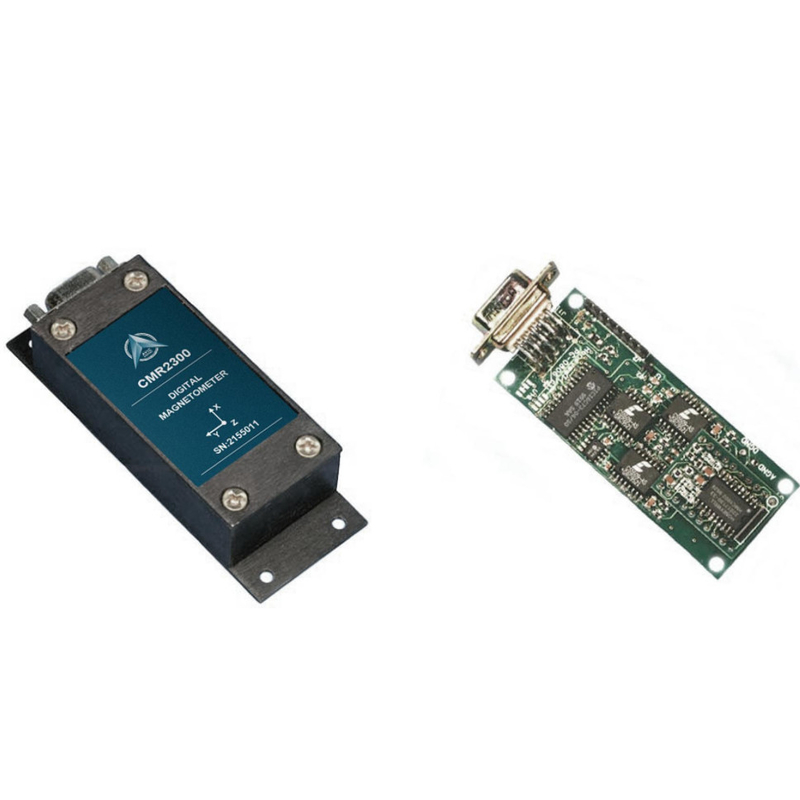

▶PRODUKTION das AVIC CMR2300 ist ein dreiachsiges intelligentes digitales Magnetometer, zum der Stärke und der Richtung eines Vorfallmagnetfelds zu ermitteln. Die drei magnetoresistenter Sensoren AVICS werden in den orthogonalen Richtungen orientiert, um Komponenten zu messen des x-, y- und z-Vektors eines Magnetfelds. Diese Sensor-Ertrag werden in digitale 16-Bit-Werte mit einem internen Deltasigma A-/Dkonverter umgewandelt. Bordeigen EEPROM-Speicher die Konfiguration des Magnetometers für konsequente Operation. Die Datenausgabe ist Serienvollduplex RS-232 oder Halbduplex-RS-485 mit 9600 oder 19.200 Datenraten. Eine Ausrüstungsversion der Entwicklung RS-232 ist verfügbar, die ein kompatibles Demoprogramm der Fenster, ein Interface-Kabel, EINEN Wechselstrom-Adapter und einen Tragekoffer umfasst.

Spezifikation

PWB-Maß und PINOUT

EINRICHTUNGSAuftragsnummer INFORMATIOIN:

Produkte CMR2300-D00-232: Nur PWB (keine Einschließung), Input/Output RS-232

CMR2300-D00-485: Nur PWB (keine Einschließung), Input/Output RS-485

CMR2300-D20-232: Erröten-Basis-Einschließung, Input/Output RS-232

CMR2300-D20-485: Erröten-Basis-Einschließung, Input/Output RS-485

CMR2300-D21-232: Ausgedehnt-Basis-Einschließung, Input/Output RS-232

CMR2300-D21-485: Ausgedehnt-Basis-Einschließung, Input/Output RS-485

CMR2300-D20-232-DEMO: Demo Kit, Erröten-Basis-Einschließung, Input/Output RS-232

CMR2300-D21-232-DEMO: Demo Kit, Ausgedehnt-Basis-Einschließung, RS-232 I
