HMR2300 magnetischer Kompassnavigationssensor ±1 Gauss

Name: HMR2300 magnetischer Kompassnavigationssensor ±1 Gauss
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	CMR2300
MOQ:	1
Preis:	1300~1500
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	100 per month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Reichweite:

+/--2 Gauß

Entschließung:

67 m-Gauß

Hysterisis-Fehler:

0.01%FS

Messbereichsfehler:

0.05%FS

gleichen Sie Fehler aus:

0.01%FS

Gewicht:

98g

Verpackung Informationen:

Kasten

Supply Ability:

100 per month

Hervorheben:

Sensor der Navigations-HMR2300

Sensor der Navigations-RS-232

Sensor des Magnetometer-RS-485

Produktbeschreibung

HMR2300 Magnetkompass ±1 Gauß Kompass

Spezifikation

Eigenschaften	Bedingungen	Min	Typ	Max	Einheiten
Stromversorgung
Versorgungsspannung	Pin 9 bezogen auf Pin 5 (Masse)	6.5		15	Volt
Versorgungsstrom	Vsupply = 15V. Mit S/R= Ein		27	35	mA
Temperatur
Betrieb	Umgebung	-40		+85	℃
Lagerung	Umgebung, unvoreingenommen	-55		125	℃
Magnetfeld
Bereich	Vollausschlag (FS), Gesamtfeld angelegt	-2		+2	Gauß
Auflösung	Angelegtes Feld zur Änderung des Ausgangs	67			Mikro-Gauß
Genauigkeit	RSS aller Fehler@+25℃ ±1 Gauß ±2 Gauß		0.01 1	0.52 2	%FS %FS
Linearitätsfehler	Beste Gerade@+25℃ ±1 Gauß ±2 Gauß		0.1 1	0.5 2	%FS %FS
Hysterese-Fehler	3 Sweeps über ±2 Gauß@+25°℃		0.01	0.02	%FS
Wiederholbarkeitsfehler	3 Sweeps über +2 Gauß@+25°C		0.05	0.10	%FS
Verstärkungsfehler	Angelegtes Feld für Null-Messwert		0.05	0.10	%FS
Offset-Fehler	Angelegtes Feld für Null-Messwert		0.01	0.03	%FS
Temperatur Effekt	Temperaturkoeffizient		-600 ±114		ppm/"C
Stromversorgungseffekt	Von +6 bis +15 V mit 1 Gauß angelegtem Feld		150		ppm/V
Mechanisch
Gewicht	Nur Leiterplatte Leiterplatte und Gehäuse ohne Flansch Leiterplatte und Gehäuse mit Flansch		28 94 98		Gramm
Vibration	Betrieb 5 bis 10 Hz für 2 Stunden 10 Hz bis 2 kHz für 30 Minuten		10 2.0		mm g

▶ HAUPTMERKMAL

• Hohe Genauigkeit über ±1 Gauß, <0,5 % Vollausschlag

• Bereich von ±2 Gauß, <70 µGauß Auflösung

• Drei Achsen (X, Y, Z) Digitalausgänge

• 10 bis 154 Samples pro Sekunde, wählbar

• Serielle RS-232- oder RS-485-Datenschnittstellen

• Leiterplatten- oder Aluminiumgehäuse-Optionen

• 6-15 Volt DC ungeregelte Stromversorgungsschnittstelle

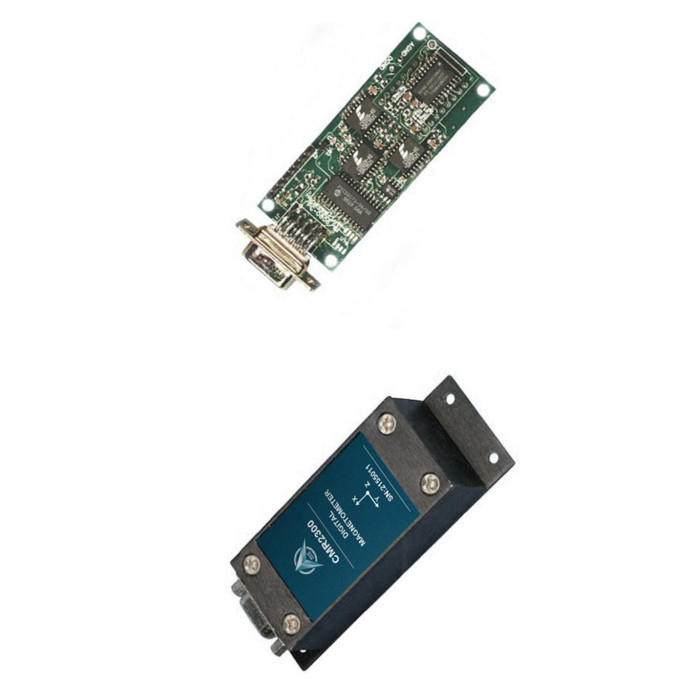

Der CMR2300 ist ein intelligenter digitaler Drei-Achsen-Magnetometer zur Erkennung der Stärke und Richtung eines einfallenden Magnetfelds. Die drei magnetoresistiven Sensoren sind in orthogonalen Richtungen ausgerichtet, um die X-, Y- und Z-Vektorkomponenten eines Magnetfelds zu messen. Diese Sensorausgänge werden mit einem internen Delta-Sigma-A/D-Wandler in 16-Bit-Digitalwerte umgewandelt. Ein Onboard-EEPROM speichert die Konfiguration des Magnetometers für einen konsistenten Betrieb. Die Datenausgabe erfolgt seriell Vollduplex RS-232 oder Halbduplex RS-485 mit 9600 oder 19.200 Datenraten. Eine RS-232-Entwicklungskit-Version ist verfügbar, die ein Windows-kompatibles Demoprogramm, ein Schnittstellenkabel, ein Netzteil und eine Tragetasche enthält.

Leiterplattenabmessung und PINOUT

HMR2300 magnetischer Kompassnavigationssensor ±1 Gauss 0

tended-Base Gehäuse, RS-232 I/O

CMR2300-D21-485 :Extended-Base Gehäuse, RS-485 I/O

CMR2300-D20-232-DEMO :Demo-Kit, Flush-Base Gehäuse, RS-232 I/O

CMR2300-D21-232-DEMO :Demo-Kit, Extended-Base Gehäuse, RS-232 I/
