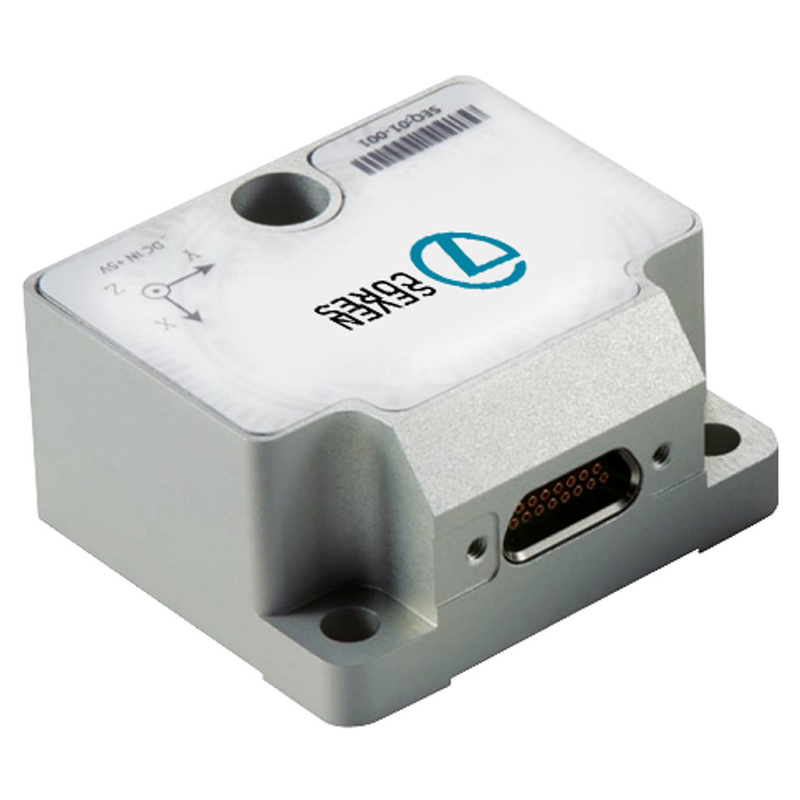

Inertial Measurement Unit mit hoher Auflösung Stell STIM210 Pure IMU 3 Axis Gyro an

Name: Inertial Measurement Unit mit hoher Auflösung Stell STIM210 Pure IMU 3 Axis Gyro an
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	IMU3
MOQ:	1
Preis:	2000~2500 USD
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE ROHS

Produktbezeichnung:

Reine IMU

Kreisel Messbereich:

±400°/s

Stabilität bei Nullverschiedenheit:

≤ 10 °/h

Zufälliger Spaziergang:

≤ 0,2 °/√H

Null-Bias-Beschleunigungsempfindlichkeit:

≤ 1 °/H/G

Hervorheben:

Trägheitseinheit des maß-IMU3

Trägheitseinheit des maß-STIM210

Achsen-Beschleunigungsmesser ROHS 3

Produktbeschreibung

Inertial Measurement Unit Sensor Ersetzen Sie STIM210 Pure IMU 3 Achsen Gyro 3 Achsen Beschleuniger

Das Mikrogyroskop besteht aus einem dreiachsigen Gyroskop, einem Temperatursensor, einer Signalverarbeitungsplatine, einer Struktur und der erforderlichen Software,und wird zur Messung der Dreiachsen-/Zweiachsen-Winkelgeschwindigkeit eines Trägers verwendet, und drei Winkelgeschwindigkeitsdaten, die Fehlerkompensationen unterliegen (einschließlich Temperaturkompensation, Winkelkompensation bei Ausfall der Anlage,nichtlineare Kompensation und dergleichen) über einen seriellen RS-422-Port nach einem vereinbarten Kommunikationsprotokoll.

1.1.1 Gyroskopspezifikationen

Messbereich: ± 400 °/s
Null-Bias-Stabilität (@ Allan-Varianz): ≤ 1 °/H
Null-Bias-Stabilität (1s glatt, 1σ, Raumtemperatur): ≤ 10 °/H
Nullverzerrungsfehler innerhalb des gesamten Temperaturbereichs: ≤ 20 °/H
Zufälliges Gehen: ≤ 0,2 °/√ H
Wiederholbarkeit bei Nullverschiedenheit: ≤ 10°/h
Zollverzerrungsempfindlichkeit bei Beschleunigung: ≤ 1 °/H/G
Auflösung: ≤ 0,001 °/s
Nichtlinearität des Skalenfaktors: ≤ 100 ppm
Wiederholbarkeit des Skalenfaktors: ≤ 100 ppm
Kreuzkopplung: ≤ 0,1%
Bandbreite: ≤ 250 Hz
Gewicht: (52 ± 5) G

1.1.2 Anforderungen an die Stromversorgung

Versorgungsspannung: (+ 5 ± 0,5) V (Gleichstrom);
Stromversorgungsstrom: Betriebsstrom < 0,3A;

1.1.3 Anpassungsfähigkeit an die Umwelt

Betriebstemperatur: (-45 ~ 85) °C
Speichertemperatur: (-55 ~ 105) °C
Schwingung: 10 ~ 2000 Hz, 6,06 g
Schlag: 5000 G, 0,1 ms

Zeichnung des Mikrogyroskops

Inertial Measurement Unit mit hoher Auflösung Stell STIM210 Pure IMU 3 Axis Gyro an 0

Zahl der Knoten	Definition von Knoten	Typ	Erklären Sie
1	GND	Versorgung	Kraftanlegestelle (4)
2	ExtTrig	Input	Externe Auslöserquelle (3)
3	VSUP	Versorgung	Positive Endstromversorgung des Produkts, Gleichspannungsversorgung + 5V
4	TxD+	Ausgabe	Produkt RS422 Ausgangsoberfläche positives Endgerät
5	TxD-	Ausgabe	Produkt RS422-Ausgangsoberfläche Negativterminal
6	Fahrgestell	Fahrgestell	Produkte, die mechanisch von der Kraftanlage isoliert sind
7	GND	Input	Signal-Bereich (4)
8	NRST	Input	Wiederherstellungssignal ((2)
9	RxD-	Input	Produkt RS422 Empfangsschnittstelle Negativterminal
10	RxD+	Input	Produkt RS422 Empfangsschnittstelle positives Endgerät

Abmessung
