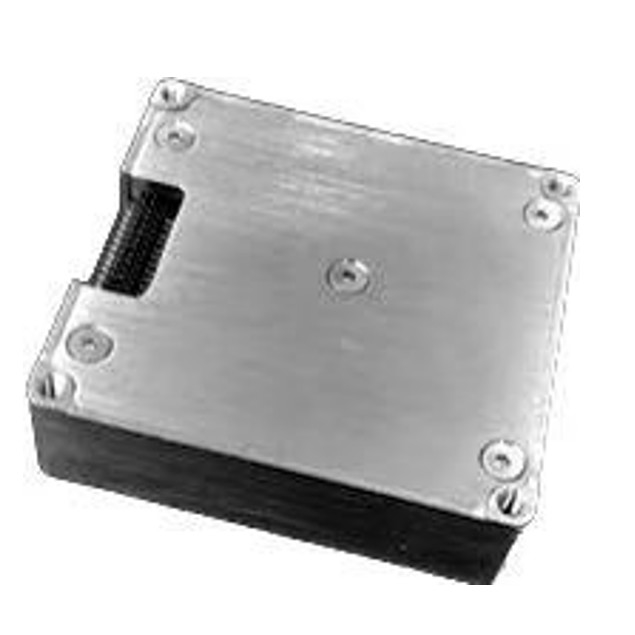

MEMS basierte Trägheitsmesseinheit mit Hochleistung

Name: MEMS basierte Trägheitsmesseinheit mit Hochleistung
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	16497
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T,L/C
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS

Produktbezeichnung:

MEMS-Trägheitsmesseinheit

Messbereich:

±500º/s

Null-Bias-Stabilität:

1deg/h

Zero-Bias-Wiederholbarkeit:

0,1 Grad/s

cale Faktornichtlinearität:

0.02%F

Beschleunigungsmesser-Strecke:

16G

Null-Bias-Stabilität:

0.5mg

Verpackung Informationen:

Schwamm/Schachtel

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

ROHS-Trägheitsmesseinheit

MEMS basierte Trägheitsmesseinheit

MEMS-Gyroskop und -beschleunigungsmesser

Produktbeschreibung

MEMS-basierte Trägheitsmessungseinheit mit einem leistungsstarken MEMS-Gyroskop und Beschleuniger

1. Produktübersicht

Die 16497C-C0-IMU ist eine auf Mikrotechnologie (MEMS) basierende Trägheitsmessungseinheit (IMU) mit einem leistungsstarken MEMS-Gyroskop und MEMS

Das Beschleunigungsmesser gibt 3 Winkelgeschwindigkeiten und 3 Beschleunigungen an.

2. Produktmerkmale

Dreiachsiges digitales Gyroskop:
1. Der dynamische Messbereich beträgt ± 500o/s.
2. Nullverzerrungsstabilität: 5 °/H (GJB, 10 s), 1,0 °/H (ALLAN);
Triaxialer digitaler Beschleunigungsmesser:
1. Dynamischer Messbereich von ± 16 G;
2. Null-Bias-Stabilität: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
hohe Zuverlässigkeit: MTBF > 20000h;
Garantierte Genauigkeit innerhalb des gesamten Temperaturbereichs (-40 °C ~ 80 °C): eingebauter Hochleistungs-Temperaturkalibrierungs- und Kompensationsalgorithmus;
geeignet für die Arbeit unter starken Schwingungsbedingungen;
Schnittstelle 1 Kanal UART, 1 Kanal SPI, 1 Kanal CAN

3.Produktindikatoren

Parameter		Prüfbedingungen	Mindestwert Typischer Wert	Höchstwert	Einheit
	Dynamischer Messbereich			500	o/s
	Null Verzerrungsstabilität	Allan-Varianz Durchschnitt von 10 s (-40 °C ~ + 80 °C, konstante Temperatur)	1.0 5		o/h o/h
Gyrosysteme	Null Verzerrung	Nullverzerrungsbereich Null Verzerrungsänderung über den gesamten Temperaturbereich ○ 1	±0.2 ±0.06		o/s o/s
	Skalafaktor	Genauigkeit des Skalenfaktors Nichtlinearität der Skalafaktoren	0.3 0.02		% % FS
	Entschließung		3.052 × 10^{- - -}7		o/s/LSB
	Bandbreite		200		Hz
	Dynamischer Messbereich		16		Gg mg mg mg % % FS g/LSB Hz
	Null Verzerrungsstabilität	Allan-Varianz Durchschnitt von 10 s (-40 °C ~ + 80 °C, konstante Temperatur)	0.1 0.5
Beschleunigungsmesser	Null Verzerrung	Nullverzerrungsbereich Änderung der Nullverzerrung innerhalb des gesamten Temperaturbereichs, Spitzenwert zu Spitzenwert ○ 1	2 2
	Skalafaktor	Genauigkeit des Skalenfaktors Nichtlinearität der Skalafaktoren	0.3 0.02
	Entschließung		1.221 × 10^{- - -}8
	Bandbreite		200
Kommunikationsschnittstelle	Einweg-SPI	Baud-Rate	15		MHz

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Einweg-UART		Baud-Rate		230.4		Kbps
Einweg-KAN		Baud-Rate			1	MHz
		SPI		200	1000	Hz
Probenahmefrequenz		UART		200		Hz
		Kann		200		Hz
	Spannung		3.0	3.3	3.6	V
Elektrische Eigenschaften	Stromverbrauch				1.5	W
	Ripple	P-P			100	mV
Strukturelle Merkmale	Größe		47 × 44 × 14			mm
	Gewicht		50			g
Nutzung Umgebung	Betriebstemperatur Lagertemperatur Vibrationen Wirkung		- 40		80	°C
			-45 Jahre.		85	°C
				20 bis 2000 Hz,
				60,06 g
				1000 g,0.5ms
Zuverlässig	MTBF		20000			h
	Kontinuierliche Arbeitszeit		120			h

Definition der IMU-Polarität

3 Gyros und 3 Beschleunigungsmesser ist wie in der Abbildung unten dargestellt definiert, und die Richtung des Pfeils ist positiv.
