Magnetometer-Sensor
Created with Pixso.

Achsen-magnetischer Sensor des Wendewinkel-3, ersetzen Magnetometer-Sensor Honeywells Hmr2300

Achsen-magnetischer Sensor des Wendewinkel-3, ersetzen Magnetometer-Sensor Honeywells Hmr2300

Markenbezeichnung: Firepower
Modellnummer: CMR2300
MOQ: 1
Preis: 1300~1500
Zahlungsbedingungen: L/C,T/T
Versorgungsfähigkeit: 100 pro Monat
Einzelheiten
Herkunftsort:
CHINA
Reichweite:
+/--2 Gauß
Entschließung:
67 m-Gauß
Hysterisis-Fehler:
0.01%FS
Messbereichsfehler:
0.05%FS
gleichen Sie Fehler aus:
0.01%FS
Gewicht:
98g
Verpackung Informationen:
Kasten
Versorgungsmaterial-Fähigkeit:
100 pro Monat
Hervorheben:

Achsen-magnetischer Sensor MAGNOMETER 3

,

3 Achsen-Magnetometer-Sensor

,

Magnetometer-Sensor Honeywells Hmr2300

Produktbeschreibung

3 AXIS YAW WANGEL Magnetischer Sensor Preis Magnometer Ersatz HONEYWELL HMR2300


Spezifikation

Eigenschaften Bedingungen Min. Typ Maximal Einheiten
Stromversorgung
Versorgungsspannung Pin 9 mit Bezug auf Pin 5 (Boden) 6.5   15 Elektronen und Strom
Versorgungsstrom Versorgung = 15 V. Mit S/R = eingeschaltet   27 35 mA
Temperatur
Betrieb Umgebung - 40   +85 °C
Aufbewahrung Umgebung, Unvoreingenommenheit - 55   125 °C
Magnetfläche
Reichweite Vollskala (FS), Gesamtfeld angewendet -2   +2 Ausrüstung
Entschließung Anwendungsfeld zur Änderung der Ausgabe 67     Mikro-Gauss
Genauigkeit RSS aller Fehler@+25°C
± 1 Gauss
±2 Gauss

0.01
1

0.52
2

% FS
% FS
Näherer Fehler Best fit gerade Linie@+25°C
± 1 Gauss
±2 Gauss

0.1
1

0.5
2

% FS
% FS
Hysterisierungsfehler 3 Durchsuchungen über ±2 gauss@+25°C   0.01 0.02 % FS
Wiederholbarkeitsfehler 3 Durchfegt +2 gauss@+25°C   0.05 0.10 % FS
Erfolgreich Anwendungsfeld für Nulllesung   0.05 0.10 % FS
Offset Ermor Anwendungsfeld für Nulllesung   0.01 0.03 % FS
Temperatur
Wirkung
Gewinnkoeffizient   - 600.
±114
  ppm/"C
Energieversorgungseffekt Von +6 bis +15V mit 1 Gauss Anwendungsfeld   150   ppm/V
Mechanische
Gewicht Nur PCB
PCB und nicht flängeförmiges Gehäuse
PCB und Flankengehäuse
  28
94
98
  in Gramm
Vibrationen Betrieb
5 bis 10 Hz für 2 Stunden
10 Hz bis 2 kHz für 30 Minuten

10
2.0

mm
g

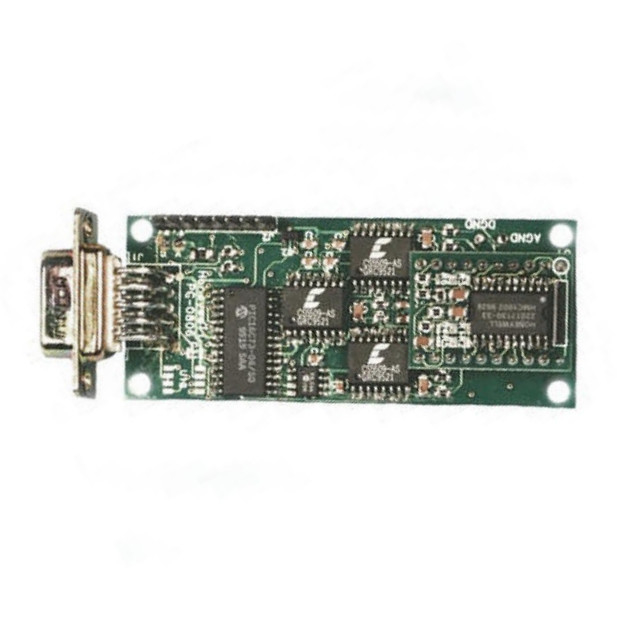

PCB-Dimension und PINOUT

Achsen-magnetischer Sensor des Wendewinkel-3, ersetzen Magnetometer-Sensor Honeywells Hmr2300 0

▶ Hauptmerkmal

• Hohe Genauigkeit Über ± 1 Gauss, < 0,5% Vollskala

• Reichweite von ± 2 Gauss, < 70 μgauss Auflösung

• Drei Achsen (X, Y, Z) Digitale Ausgänge

• 10 bis 154 Proben pro Sekunde, wählbar

• RS-232 oder RS-485 Seriendaten-Schnittstellen

• PCB- oder Aluminiumgehäuse

• 6-15 Volt Gleichstrom-Unregulierte Stromversorgungsschnittstelle
