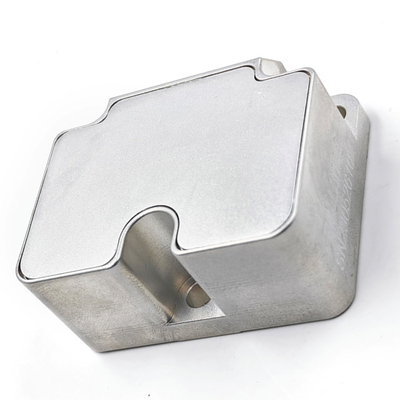

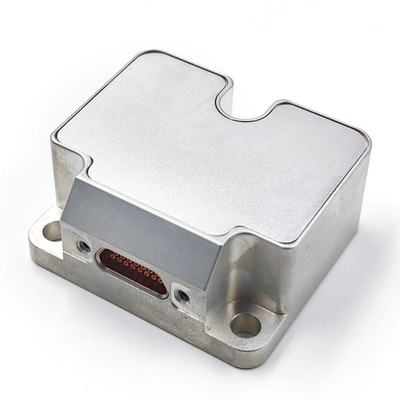

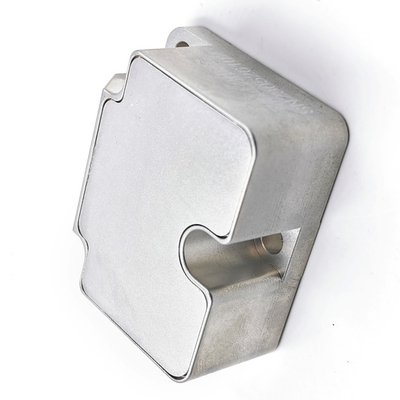

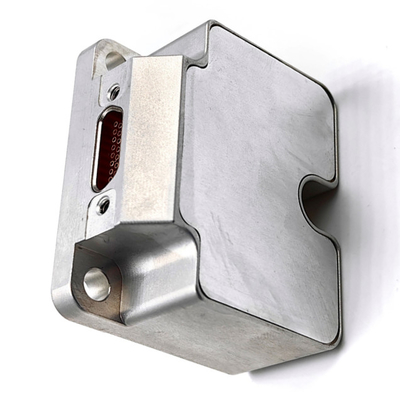

500 Deg 16g Imu-Beschleunigungsmesser mit Gyrosensor

Name: 500 Deg 16g Imu-Beschleunigungsmesser mit Gyrosensor
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	IMU300C
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T,L/C
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS

Product name:

Inertial Measurement Unit

gyro measuring range:

±500º/s

gyro zero bias stability:

0.3 deg/h

angular random walk:

0.06deg /√h

accelerometer range:

16g

acc bias stability:

0.02mg

Scale factor:

0.02%FS

Bandwidth:

200Hz

output:

RS422

Verpackung Informationen:

Schwamm/Schachtel

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

500° Immu Beschleunigungsmesser

16 g imum Beschleunigungssensor

Einheit für Trägheitsmessungen Beschleunigungssensor-Gyrometer

Produktbeschreibung

500° Gyro 16g Beschleunigungsmesser IMU Niedrigverschiebungs- Trägheitsmesssensor

Produktmerkmale

Dreiachsiges digitales Gyroskop:
1. Der dynamische Messbereich beträgt ± 500o/s.
2. Stabilität bei Nullverschiedenheit: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Triaxialer digitaler Beschleunigungsmesser:
1. Dynamischer Messbereich von ± 16 G;
2. Null-Bias-Stabilität: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
hohe Zuverlässigkeit: MTBF > 20000h;
Garantierte Genauigkeit innerhalb des gesamten Temperaturbereichs (-40 °C ~ 80 °C): eingebauter Hochleistungs-Temperaturkalibrierungs- und Kompensationsalgorithmus;
geeignet für die Arbeit unter starken Schwingungsbedingungen;
Schnittstelle 1-Wege RS422
Kompatibel mit STIM300

Anwendungsbereich

Taktische und industrielle Drohnen
Intelligente Munition
Sucher

Produktindikatoren

Parameter		Prüfbedingungen	Konstruktionsgenauigkeit	Einheit
Gyrosysteme	Dynamischer Messbereich	-	± 500	o/s
	Biasstabilität	Allan-Varianz (Bereich von 500 °/s bei Normaltemperatur)	0.3	o/h
	Biasstabilität	Durchschnitt von 10 s (-40 °C ~ + 80 °C, konstante Temperatur)	3.0	o/h
	Verzerrung	Nullverzerrungsbereich	0.1	o/s
		Nullverzerrungsvariation über den gesamten Temperaturbereich	0.01	o/s
		Wiederholbarkeit starten	0.005	o/s
		Wirkung der linearen Beschleunigung auf die Verzerrung	0.002	o/s/g
		Einfluss der Vibration auf Bias, Veränderung vor und nach der Vibration	0.002	o/s/g
		Einfluss der Vibration auf Bias, Veränderung vor und während der Vibration	0.001	o/s/g
	Skalafaktor	Genauigkeit des Skalenfaktors	0.1	%
	Skalafaktor	Nichtlinearität der Skalafaktoren	0.01	% FS
	Winkler-Zufallswanderung	-	0.06	°/√hr
	Bandbreite	-	200	Hz
Beschleunigungsmesser	Dynamischer Messbereich	-	16	g
	Biasstabilität	Allan-Varianz (Bereich von 16 g bei Normaltemperatur)	0.02	mg/kg
	Biasstabilität	Durchschnitt von 10 s (-40 °C ~ + 80 °C, konstante Temperatur)	0.03	mg/kg
	Verzerrung	Nullverzerrungsbereich	1	mg/kg
		Nullverzerrungsvariation über den gesamten Temperaturbereich	1	mg/kg
		Wiederholbarkeit starten	0.2	mg/kg
	Skalafaktor	Genauigkeit des Skalenfaktors	0.3	%
	Skalafaktor	Nichtlinearität der Skalafaktoren	0.02	% FS
	Geschwindigkeit zufälliger Gang	-	0.08	m/s/√hr
	Bandbreite	-	200	Hz
Kommunikationsschnittstelle	Einweg SR422	Baud-Rate	460.8	MHz
Kommunikationsschnittstelle	Probenahmefrequenz	UART	1000	Hz
Elektrische Eigenschaften	Spannung	-	5	V
	Stromverbrauch	-	1.5	W
	Ripple	P-P	150	mV
Strukturelle Merkmale	Größe	-	38.6 mal 44.6 mal 21.5	mm
Strukturelle Merkmale	Gewicht	-	65 ± 2	g
Nutzung Umgebung	Betriebstemperatur	-	-40 bis 80	°C
	Lagertemperatur	-	-45 bis 85	°C
	Vibrationen	-	20 bis 2000 Hz,60,06 g
	Wirkung	-	6000 g,0.5ms
Zuverlässig	MTBF	-	20000	h
Zuverlässig	Kontinuierliche Arbeitszeit	-	120	h

Produktübersicht

Der IMU300C-A0-IMU ist eine Trägheitsmessungseinheit (IMU) auf Basis der Mikro-Bearbeitungstechnologie (MEMS) mit eingebautem Hochleistungs-MEMS-Gyroskop und einem MEMS-Beschleunigungssensor,mit 3 Winkelgeschwindigkeiten und 3 Beschleunigungen.
Das IMU300C-A0-IMU verfügt über hohe Zuverlässigkeit und starke Anpassungsfähigkeit an die Umwelt.Sucher und andere Felder.

Elektrische Schnittstelle

Der elektrische Steckverbinder des IMU300C-A0-IMU-Produkts ist J30J-15 TJL, und die spezifische Kontaktdefinition und -zuordnung sind in der folgenden Tabelle angegeben:

Nummer des Stichs	Name	Typ	Anmerkung
1	TxD-	Ausgabe	RS422
2	RxD-	Eingabe	RS422
3	TST_1	Ausgabe
4	Die Ausgabe wird abgeschaltet	Ausgabe
5	RST	Eingabe
6	GND	Eingabe
7	Ersatzteil
8	VCC_5V	Stromquelle	+5v
9	TxD+	Ausgabe	RS422
10	RxD+	Eingabe	RS422
11	ExtTrig	Eingabe	Synchroner Eingang von 5 V
12	GND	Eingabe
13	GND	Eingabe
14	Ersatzteil
15	GND	Kraftbefestigung

Größe

IMU300C Benutzerhandbuch.pdf
