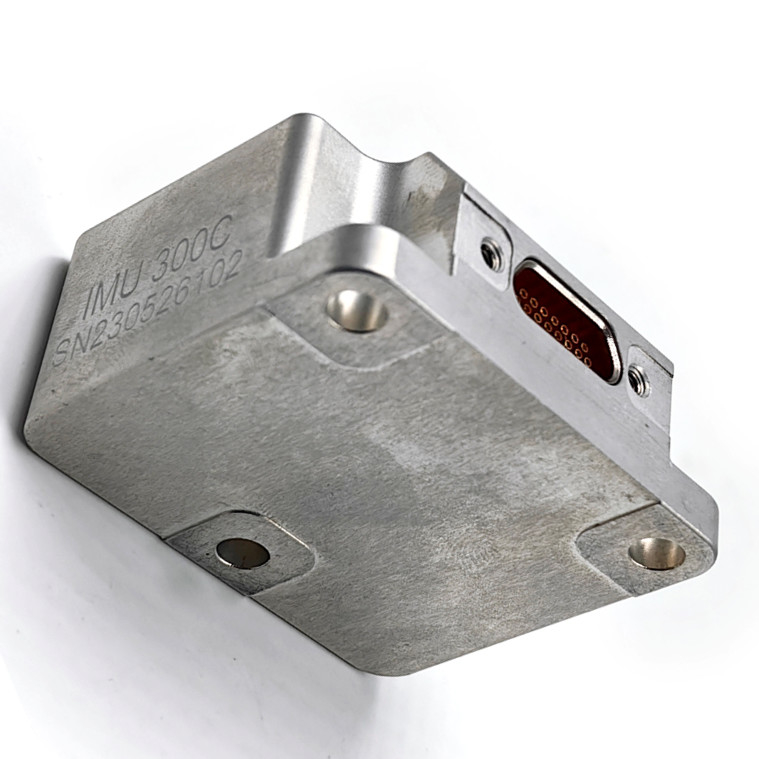

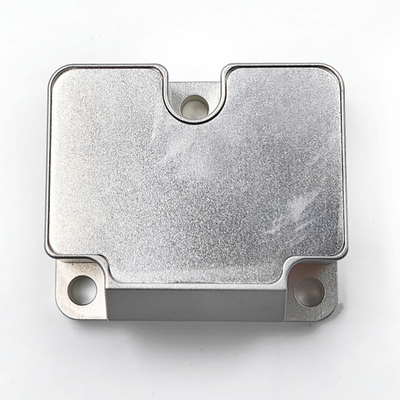

Stim300 Analog 3-Achsen-IMU-Sensor, günstiger Preis

Name: Stim300 Analog 3-Achsen-IMU-Sensor, günstiger Preis
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	IMU300C
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T,L/C
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS

Produktbezeichnung:

Trägheitsmessungseinheit

Kreisel Messbereich:

±500º/s

Kreisel Stabilität ohne Bias:

0,3 deg/h

eckige Irrfahrt:

0.06deg/√h

Beschleunigungsmesser-Strecke:

16G

Acc-Verschiebungsstabilität:

00,02 mg

Skalafaktor:

0.02%FS

Bandbreite:

200HZ

Ausgabe:

RS422

Verpackung Informationen:

Schwamm/Schachtel

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

analoge 3-Achsen-IMU-Sensor

hochleistungsfähiger 3-Achsen-IMU-Sensor

analoge 200 Hz Imu-Sensor

Produktbeschreibung

STIM300 Analog IMU Low Cost IMU Sensor

Produktindikatoren

Parameter		Testbedingungen	Designgenauigkeit	Einheit
Kreisel	Dynamischer Messbereich	-	±500	º/s
	Bias-Stabilität	Allan-Varianz (500 °/s Bereich, Normaltemperatur)	0.3	º/h
	Bias-Stabilität	10 s Durchschnitt (-40 ℃ ~ + 80 ℃, konstante Temperatur),	3.0	º/h
	Bias	Nullpunktbereich	0.1	º/s
		Nullpunktvariation über den vollen Temperaturbereich	0.01	º/s
		Start-Wiederholbarkeit	0.005	º/s
		Einfluss der linearen Beschleunigung auf den Bias	0.002	º/s/g
		Einfluss von Vibrationen auf den Bias, Änderung vor und nach der Vibration	0.002	º/s/g
		Einfluss von Vibrationen auf den Bias, Änderung vor und während der Vibration	0.001	º/s/g
	Skalierungsfaktor	Skalierungsfaktor-Genauigkeit	0.1	%
	Skalierungsfaktor	Skalierungsfaktor-Nichtlinearität	0.01	%FS
	Winkel-Zufallsgang	-	0.06	°/√hr
	Bandbreite	-	200	Hz
Beschleunigungsmesser	Dynamischer Messbereich	-	16	g
	Bias-Stabilität	Allan-Varianz (16g Bereich, Normaltemperatur)	0.02	mg
	Bias-Stabilität	10 s Durchschnitt (-40 ℃ ~ + 80 ℃, konstante Temperatur)	0.03	mg
	Bias	Nullpunktbereich	1	mg
		Nullpunktvariation über den vollen Temperaturbereich	1	mg
		Start-Wiederholbarkeit	0.2	mg
	Skalierungsfaktor	Skalierungsfaktor-Genauigkeit	0.3	%
	Skalierungsfaktor	Skalierungsfaktor-Nichtlinearität	0.02	%FS
	Geschwindigkeits-Zufallsgang	-	0.08	m/s/√hr
	Bandbreite	-	200	Hz
Kommunikationsschnittstelle	1-Wege-SR422	Baudrate	460.8	MHz
Kommunikationsschnittstelle	Abtastfrequenz	UART	1000	Hz
Elektrische Eigenschaften	Spannung	-	5	V
	Stromverbrauch	-	1.5	W
	Welligkeit	P-P	150	mV
Strukturelle Eigenschaften	Größe	-	38.6×44.6×21.5	mm
Strukturelle Eigenschaften	Gewicht	-	65±2	g
Umgebungsbedingungen	Betriebstemperatur	-	-40~80	℃
	Lagertemperatur	-	-45~85	℃
	Vibration	-	20~2000Hz,6.06g
	Schock	-	6000g,0.5ms
Zuverlässigkeit	MTBF	-	20000	h
Zuverlässigkeit	Kontinuierliche Arbeitszeit	-	120	h

Produktmerkmale

Drei-Achsen-Digitalgyroskop:
1. ± 500º/s dynamischer Messbereich;
2. Nullpunktstabilität: 3 °/H (GJB, 10s), 0.3 °/H (ALLAN);
Dreiachsiger digitaler Beschleunigungsmesser:
1. ± 16 G dynamischer Messbereich;
2. Nullpunktstabilität: 0.1mg (GJB, 10S), 0.02mg (ALLAN);
Hohe Zuverlässigkeit: MTBF > 20000h;
Garantierte Genauigkeit über den vollen Temperaturbereich (-40 ℃ ~ 80 ℃): Eingebauter Hochleistungs-Temperaturkalibrierungs- und -kompensationsalgorithmus;
Geeignet für den Betrieb unter starken Vibrationsbedingungen;
Schnittstelle 1-Wege-RS422
Kompatibel mit STIM300

Anwendungsbereich

Taktische und industrielle UAVs
Intelligente Munition
Suchkopf

Produktübersicht

Das IMU300C-A0-IMU ist eine Inertialmesseinheit (IMU) basierend auf Mikrobearbeitungstechnologie (MEMS), mit eingebautem Hochleistungs-MEMS-Gyroskop und MEMS-Beschleunigungsmesser, die 3 Winkelgeschwindigkeiten und 3 Beschleunigungen ausgibt.

Elektrische Schnittstelle

Der elektrische Anschluss des Produkts IMU300C-A0-IMU ist J30J-15 TJL, und die spezifische Kontaktdefinition und -zuordnung sind in der folgenden Tabelle dargestellt:

Stichnummer	Name	Typ	Bemerkung
1	TxD-	Ausgang	RS422
2	RxD-	Eingang	RS422
3	TST_1	Ausgang
4	TOV_1	Ausgang
5	RST	Eingang
6	GND	Eingang
7	Ersatz
8	VCC_5V	Stromquelle	+5V
9	TxD+	Ausgang	RS422
10	RxD+	Eingang	RS422
11	ExtTrig	Eingang	Synchroner Eingang 5V
12	GND	Eingang
13	GND	Eingang
14	Ersatz
15	GND	Masse

Größe
