Anti-Störungen Drei-Achsen-IMU-Gyros für Trägheitsnavigation

Markenbezeichnung:	Firepower
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

IMU-Gyros

Gryo-Bereich:

500°/s

Beschleunigungsmesserallan-Abweichung:

00,06 mg

Gryo-Alan-Varianz:

10,6°/h

Gryo-Winkel-Zufallswanderung:

0.3°/√hr

Gryo-Lärmdichte:

0.002°/s/√Hz

Stromverbrauch:

1.5W

MTBF:

>20000h

Verpackung Informationen:

Schachtel mit Schwamm

Versorgungsmaterial-Fähigkeit:

1000/Monat

Hervorheben:

Drei Achsen-IMU-Gyros

Gyros mit IMU-Anti-Störungsanlage

Trägheitsnavigation IMU Gyro

Produktbeschreibung

Anti-Störungen Drei-Achsen-IMU-Gyros für Trägheitsnavigation

Beschreibung des Produkts

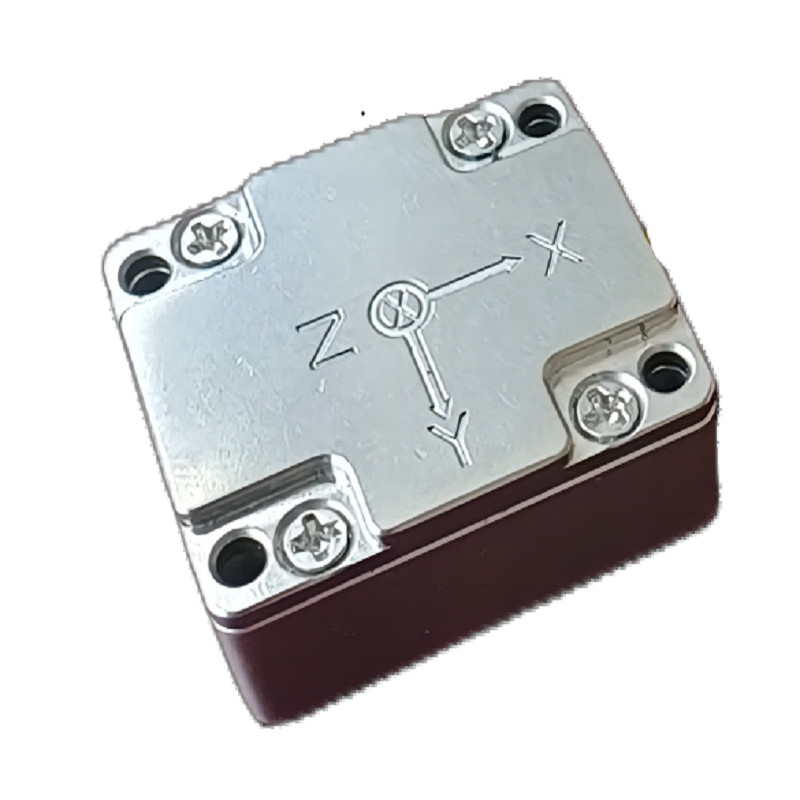

Die GI200-A0 (B0) -IMU ist eine Trägheitsmessungseinheit (IMU) auf Basis der Mikrobearbeitungstechnologie (MEMS) mit integriertem Hochleistungs-MEMS-Gyroskop und einem MEMS-Beschleunigungssensor,mit 3 Winkelgeschwindigkeiten und 3 Beschleunigungen.

GI200-A0 (B0) -IMU verfügt über hohe Zuverlässigkeit und starke Anpassungsfähigkeit an die Umwelt.intelligente Munition, Suchmaschine, mobile Kommunikation, Kartierung, stabile Plattform und andere Bereiche.

Die GI200-A0 (B0) -IMU ist in den Versionen A0 (niedrige Konfiguration) und B0 (hohe Konfiguration) erhältlich.

Hauptmerkmale

Dreiachsiges digitales Gyroskop:
1. Dynamischer Messbereich von ± 2000o/s;
2. A0-Verschiebungsstabilität: 6 °/H (GJB, 10 s, Z-Achse), 9 °/H (GJB, 1 s, Z-Achse), 1,6 °/H (ALLAN, Z-Achse);
3. B0-Verschiebungsstabilität: 3 °/H (GJB, 10s, Z-Achse), 4,5 °/H (GJB, 1s, Z-Achse), 0,8 °/H (ALLAN, Z-Achse);
Triaxialer digitaler Beschleunigungsmesser:
1. ± 200 g dynamischer Messbereich;
2. A0-Biasstabilität: 0,4 mg (GJB, 10 s), 0,6 mg (GJB, 1 s), 0,06 mg (ALLAN);
3. B0-Biasstabilität: 0,2 mg (GJB, 10 s), 0,3 mg (GJB, 1 s), 0,03 mg (ALLAN);
hohe Zuverlässigkeit: MTBF > 20000h;
Garantierte Genauigkeit innerhalb des gesamten Temperaturbereichs (-40 °C ~ 80 °C): eingebauter Hochleistungs-Temperaturkalibrierungs- und Kompensationsalgorithmus;
geeignet für die Arbeit unter starken Schwingungsbedingungen;
Schnittstelle 1 Kanal UART, 1 Kanal SPI, 1 Kanal CAN

Hauptanwendungsbereich

Intelligentes Fahren
Taktische und industrielle Drohnen
Intelligente Munition
Sucher
Kommunikation in Gang
Kartierung
Stabilisieren Sie die Plattform.

Produktindikatoren

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Gyrosysteme	Dynamischer Messbereich			500	2000	o/s
	Null Verzerrungsstabilität	Allan-Varianz, Z-Achse		1.6		o/h
		Allan-Varianz, Achsen X und Y		3.2		o/h
		Durchschnitt von 10 s (-40 °C ~ + 80 °C, konstante Temperatur), Z-Achse		6		o/h
		1s Durchschnitt (-40 °C ~ + 80 °C, konstante Temperatur), Z-Achse		9		o/h
		10 s Durchschnitt (-40 °C ~ + 80 °C, Konstante Temperatur), X- und Y-Achse		12		o/h
		1 s Durchschnitt (-40 °C ~ + 80 °C, Konstante Temperatur), X- und Y-Achse		18		o/h
	Null Verzerrung	Null-Vorurteilsbereich, Z-Achse		±0.14		o/s
		Nullverzerrungsbereich, X- und Y-Achse		±0.4		o/s
		Null Verzerrungsänderung über den gesamten Temperaturbereich, Z-Achse1		±0.04		o/s
		Null Verzerrungsänderung über den gesamten Temperaturbereich, Achse X und Y1		±0.12		o/s
		Wiederholbarkeit des aufeinanderfolgenden Starts, Z-Achse		0.004		o/s
		Wiederholbarkeit des aufeinanderfolgenden Starts auf der X- und Y-Achse		0.012		o/s
		Tag für Tag wiederholbare Starterfolge, Z-Achse		0.006		o/s
		Beginn der Wiederholung Tag für Tag, X-Achse und Y-Achse		0.018		o/s
		Effekt der linearen Beschleunigung auf die Verzerrung		0.004		o/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und nach der Vibration2		0.004		o/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und während der Vibration2		0.004		o/s/g
	Skalafaktor	Genauigkeit des Skalenfaktors, Z-Achse		0.6		%
		Skalafaktorgenauigkeit, X- und Y-Achse		1.2		%
		Nichtlinearität des Skalenfaktors, Z-Achse		0.02		% FS
		Skalafaktor Nichtlinearität, X- und Y-Achse		0.04		% FS
	Winkler-Zufallswanderung			0.3		°/√hr
	Geräuschdichte			0.002		°/s/√Hz
	Entschließung			3.052 × 10^{- - -}⁷		o/s/LSB
	Bandbreite			200		Hz
Beschleunigungsmesser	Dynamischer Messbereich			16	200	g
	Null Verzerrungsstabilität	Allan-Varianz		0.06		mg/kg
		Durchschnitt von 10 s (-40 °C ~ + 80 °C, konstante Temperatur)		0.4		mg/kg
		1s Durchschnitt (-40 °C ~ + 80 °C, konstante Temperatur)		0.6		mg/kg
	Null Verzerrung	Nullverzerrungsbereich		16	30	mg/kg
		Nullverzerrung im gesamten Temperaturbereich, Spitzenwert1		10	20	mg/kg
		Wiederholbarkeit aufeinanderfolgender Starts		1		mg/kg
		Die Wiederholbarkeit wird täglich eingeleitet		1.6		mg/kg
		Temperaturkoeffizient bei Nullverzerrung		0.1	0.2	mg/°C
	Skalafaktor	Genauigkeit des Skalenfaktors		4		%
	Skalafaktor	Nichtlinearität der Skalafaktoren		0.2		% FS
	Geschwindigkeit zufälliger Gang			0.058		m/s/√hr
	Geräuschdichte			0.05		mg/√Hz
	Entschließung			1.221 × 10^{- - -}⁸		g/LSB
	Bandbreite			200		Hz
Magnetometer	Magnetfeldbereich	B_Rg,xy		±1300		Meter
	Magnetfeldbereich	B_rg,z		±2500		Meter
	Entschließung			0.3		Meter
	Richtung und Längengrad	30 μT horizontale geomagnetische Komponente, 25 °C		± 25		Die
Kommunikationsschnittstelle	Einkanal-SPI	Baud-Rate			15	MHz
	Einkanal-UART	Baud-Rate		230.4		Kbps
	1-Kanal-KAN	Baud-Rate			1	MHz
	Probenahmefrequenz	SPI		200	1000	Hz
		UART		200		Hz
		Kann		200
Elektrische Eigenschaften	Spannung		3	3.3	3.6	V
	Stromverbrauch				1.5	W
	Ripple	P-P			100	mV
Strukturelle Merkmale	Größe			47 × 44 × 14		mm
Strukturelle Merkmale	Gewicht			50		g
Nutzung Umgebung	Betriebstemperatur		- 40		80	°C
	Lagertemperatur		-45 Jahre.		85	°C
	Vibrationen			20 bis 2000 Hz,60,06 g
	Wirkung			1000 g,0.5ms
Zuverlässig	MTBF			20000		h
Zuverlässig	Kontinuierliche Arbeitszeit			120		h
1: Die Null-Abweichung des gesamten Temperaturänderungsprozesses wird berechnet, wobei die Temperaturänderungsrate ≤ 1 °C/min beträgt und der Temperaturbereich -40 °C ~ + 80 °C beträgt.
2: Vibrationszustand beträgt 6,06 G, 20 Hz ~ 2000 Hz

Produktstruktur

Anti-Störungen Drei-Achsen-IMU-Gyros für Trägheitsnavigation 0

L47mm x W44mm x H14mm ((L x W x H))

Elektrische Schnittstelle

Anti-Störungen Drei-Achsen-IMU-Gyros für Trägheitsnavigation 1

Anti-Störungen Drei-Achsen-IMU-Gyros für Trägheitsnavigation 2
