IMU-Beschleunigungsmesser-Kreiselkompaß
Created with Pixso.

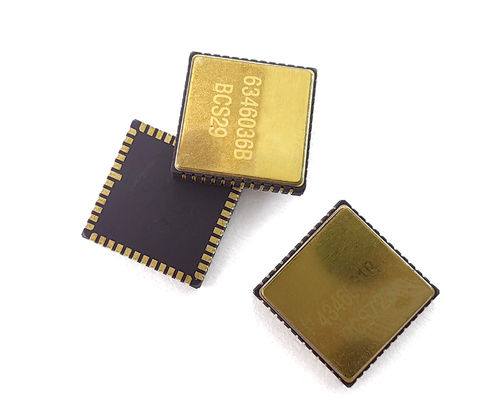

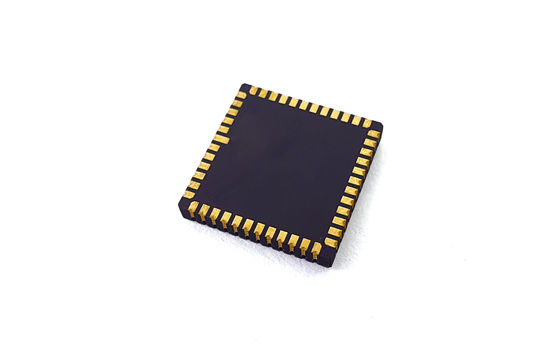

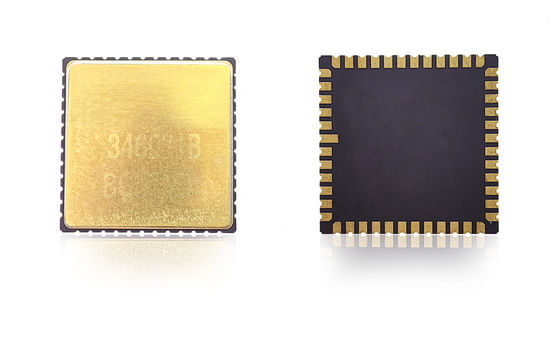

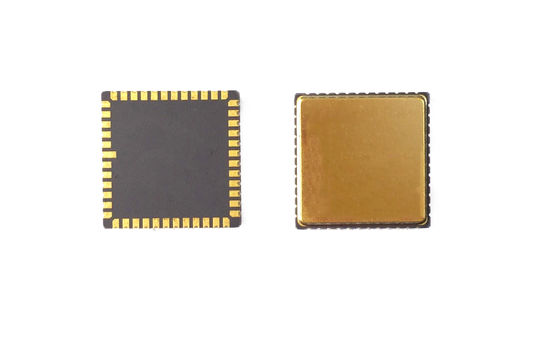

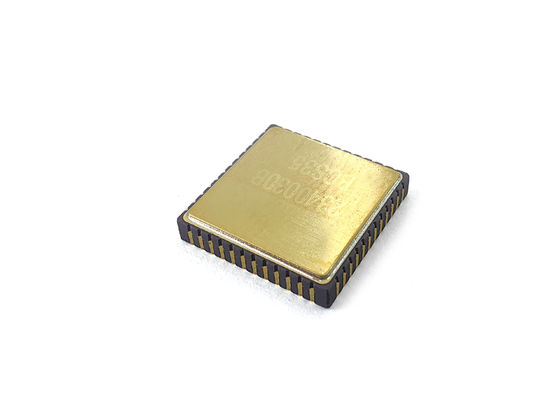

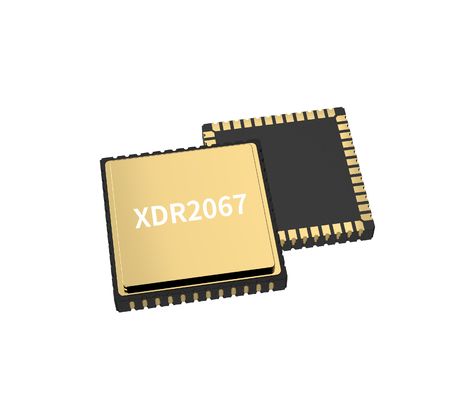

Hochpräzisions-MEMS-Gyroskopchip mit 1°/h Bias Instabilität für IMU-Beschleuniger-Gyrometer

Hochpräzisions-MEMS-Gyroskopchip mit 1°/h Bias Instabilität für IMU-Beschleuniger-Gyrometer

Markenbezeichnung: Firepower
Modellnummer: MGZ330HC-O1
MOQ: 1
Zahlungsbedingungen: L/C,T/T
Versorgungsfähigkeit: 500pcs
Einzelheiten
Place of Origin:
CHINA
Zertifizierung:
CE
Produktname:
MEMS-Gyroskop-Chip
Biasstabilität @10s:
<1°/h
(Bias-Stabilität @1s:
<3°/h
Angular Random Walk:
<0,05°/√h
Bias-Fehler über Temperatur:
<1°/h
Datenrate:
12k
Packaging Details:
Wooden box
Versorgungsmaterial-Fähigkeit:
500pcs
Hervorheben:

Drehscheibe zur Simulation von drei Achsenbewegungen

,

Mehrfunktionsdrehtablett

,

Gyrosensortest-Turntable

Produktbeschreibung
Hochpräzisions-MEMS-Gyroskopchip mit 1°/h Bias Instabilität für IMU-Beschleuniger-Gyrometer
Der MEMS-Gyroskop-Chip ist ein Miniatur-Solid-State-Winkelgeschwindigkeitssensor, der für die genaue Messung der Rotationsgeschwindigkeit entwickelt wurde.Es beinhaltet eine fortschrittliche MEMS-Mikrotechnologie und eine geschlossene Antriebsarchitektur, umhohe Präzision, geringe Verzerrungsstabilität und hervorragende Schwingungsbeständigkeit.
Die Funktionen des ChipsDigitale AusgabeSie ist durch eine SPI- oder UART-Schnittstelle ausgestattet und ist vollständig temperaturkompensiert, was eine gleichbleibende Leistung in dynamischen Umgebungen gewährleistet.UAVs, Robotik, Fahrzeugstabilisierungssysteme und Trägheitsnavigationsgeräte taktischer Qualität.
Hauptparameter
Leistung Der Typ MGZ318HC-A1 Der Typ MGZ221HC-A4 MGZ330HC-O1
Bereich (Grad/s) 400 400 400
Bandbreite @3DB (anpassen) (Hz) 200 200 300
Ausgangsgenauigkeit (digitale SPI) (Bits) 24 24 24
Ausgangsgeschwindigkeit (ODR) (auf maßgeschneidert) (Hz) 12K 12K 12K
Verzögerung (eingerichtet) (ms) < 1.5 < 1.5 < 1
Ausfallstabilität (°/h) < 01 < 05 < 01
Biasstabilität (1σ 10s) (Grad/Std)) < 1 < 5 < 1
Biasstabilität (1σ 1s) (Grad/h1o)) 3 < 15 3
Der Ausfall ist zu verringern. < 10 < 30 10
Schwankungen der Biastemperatur, kalibriert (°/h) < 1 < 10 < 1
Wiederholbarkeit der Verzerrung (Grad/Std)) < 05 3 < 03
Skalierungsfaktor bei 25°C (lb/deg/s) 16000 16000 20000
Skalafaktor Wiederholbarkeit (1σ) (ppm ((1o)) < 20 ppm < 20 ppm < 100 ppm
Skalierungsfaktor gegenüber Temperatur (1σ) (ppm ((1o)) < 100 ppm < 100 ppm < 300 ppm
Nichtlinearität des Skalenfaktors (1σ) (ppm) < 150 ppm < 150 ppm < 300 ppm
Angularer zufälliger Gang (ARW) (°/√h) < 005 < 025 < 005
Lärm (von Spitze zu Spitze) (Grad/s) < 035 < 04 < 025
GWert Empfindlichkeit (°/h/g) < 1 3 < 1
Vibrationskorrekturfehler (12gRMS,20-2000) (°/h/g ((rms)) < 1 3 < 1
Umweltverträglichkeit
Schlagkraft (an) 500 g, 1 Sekunde
Aufprallwiderstand (Ausschalten) 10000 g, 10 ms
Vibration (betätigt) 18 g rms (20 Hz bis 2 kHz)
Betriebstemperatur -40 °C bis +85 °C
Aufbewahrungstemperatur -55°C bis +125°C
Versorgungsspannung 5 ± 0,25 V
Laufender Verbrauch 45 mA

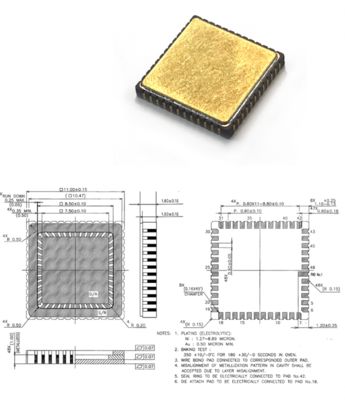

PCB-Konstruktion
Die Entkopplungskondensatoren für Pins VCP, VREF, VBUF und VREG sollten so nahe wie möglich an den Pins angebracht werden, wobei der gleichwertige Widerstand der Spuren minimiert wird.Die anderen Enden der Entkopplungskondensatoren für VREF, VBUF und VREG werden mit dem nächstgelegenen AVSS_LN verbunden und dann über eine Magnetkugel an den Boden gesendet.
Die Entkopplungskondensatoren für VCC und VIO müssen in der Nähe der entsprechenden Pins platziert werden.für die Sicherstellung der Spannungsstabilität breite PCB-Spuren erforderlich.
Um eine reibungslose Montage zu gewährleisten, ist es nicht ratsam, die Bauteile unter der Verpackung zu verlagern und sie weit von den Konzentrationsbereichen der Spannung zu entfernen.Außenmechanische Kontaktstellen, und Bereiche, die bei der Montage anfällig für Verformungen sind.
