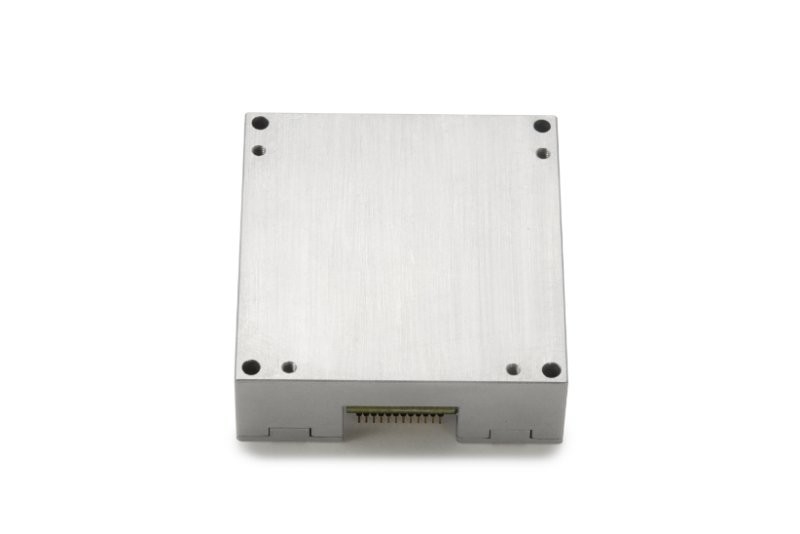

Leichtgewicht Trägheitsmessgerät 6 Achsen Trägheitssensor mit breiter Reichweite

Name: Leichtgewicht Trägheitsmessgerät 6 Achsen Trägheitssensor mit breiter Reichweite
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488C
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	16488C
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Kreiselkompass-Strecke:

± 450°/s

Kreisel Stabilität ohne Bias:

5.1 °/h

Acc-Bereich:

±20g

Acc Zero Bias Stabilität:

0.07 mg (Allan)

Zufälliger Spaziergang:

0.26o/√h

Bandbreite (-3 dB):

330 Hz

Schnittstelle:

1 Kanal SPI/UART/CAN

Wiederholbarkeit durch Skalierungsfaktor:

00,1%

Verpackung Informationen:

Schwamm/Schachtel

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

6 Achsen Trägheitsmessungseinheit

Leichtgewicht Trägheitsmessungseinheit

Weite Inertialmessungseinheit

Produktbeschreibung

Leichtes Trägheitsmessgerät 6-Achsen-Inertialsensor mit großem Bereich16488C

Produktbeschreibung

Das16488CInertialmessgerät mit mehreren Freiheitsgraden ist ein komplettes Inertialsystem mit einem integrierten Drei-Achsen-Gyroskop, einem Drei-Achsen-Beschleunigungsmesser, einem Drei-Achsen-Magnetometer und einem Drucksensor zur Messung der Drei-Achsen-Winkel der Trägerparameter wie Rate, Beschleunigung, Drei-Achsen-Magnetfeld, Luftdruck usw., Ausgabedaten nach Fehlerkompensation (einschließlich Temperaturkompensation, Installationsfehlwinkelausgleich, nichtlineare Kompensation usw.) gemäß dem Kommunikationsprotokoll über SPI.

Digitales Drei-Achsen-Gyroskop:
1. ± 450º/s dynamischer Messbereich;
2. Nullpunkt-Stabilität: 5,1 °/h
Digitaler Drei-Achsen-Beschleunigungsmesser:
1. ± 18 g dynamischer Messbereich;
2. Nullpunkt-Stabilität: 0,07 mg (ALLAN);
Hohe Zuverlässigkeit: MTBF > 20000h;
Garantierte Genauigkeit im gesamten Temperaturbereich (-40 ºC ~ 70 ºC): integrierter Hochleistungs-Temperaturkalibrierungs- und Kompensationsalgorithmus;
Geeignet für den Betrieb unter starken Vibrationsbedingungen;
Schnittstelle 1 Kanal UART, 1 Kanal SPI, 1 Kanal CAN

Technische Parameter

Parameter		Testbedingungen	Minimum	Typisch	Maximum	Einheit
Gyroskop	Dynamischer Messbereich	Konfigurierbar (maximal ± 1000)		±450		º/s
	Nullpunkt-Instabilität	Allan-Varianz, besser als		5,1		º/h
	Nullpunkt-Stabilität	1s glatt, rms, besser als		30		º/h
	Nullpunkt über den gesamten Temperaturbereich	-40 ºC ~ 85 ºC, 10s glatt, rms		0,03		º/s
	Zufallsweg	1б		0,26		º/√h
	Nullpunkt-Wiederholbarkeit	1б		100		º/h
	Ausgangsrauschen	Keine Filterung, rms		0,135		º/s
	Skalierungsfaktor-Wiederholbarkeit	1б		0,1		%
	Skalierungsfaktor-Nichtlinearität	FS=450 º/s		0,01		%FS
	Bandbreite (-3dB)			330		Hz
	Übersprechen			0,1		%
Beschleunigungsmesser	Dynamischer Messbereich	Konfigurierbar (maximal ± 40)		±18		g
	Nullpunkt-Stabilität	Allan-Varianz		0,07		mg
	Nullpunkt über den gesamten Temperaturbereich	-40 ºC ~ 85 ºC, 10s glatt, rms		5		mg
	Zufallsweg	1б		0,029		m/s/√h
	Nullpunkt-Wiederholbarkeit	1б		5		mg
	Ausgangsrauschen	Keine Filterung, rms		1		mg
	Skalierungsfaktor-Wiederholbarkeit	1б		0,1		%
	Skalierungsfaktor-Nichtlinearität	FS=10g		0,1		%FS
	Bandbreite (-3dB)			330		Hz
	Übersprechen			0,1		%
Magnetometer	Dynamischer Messbereich			±2,5		Gauss
	Empfindlichkeit			0,1		mgauss/LSB
	Nichtlinearität			0,5		%FS
Barometer	Druckbereich		300		1100	mbar
	Empfindlichkeit			6,1 × 10^-7		mbar/LSB
	Gesamtfehler			4,5		mbar
	Relativer Fehler			2,5		mbar
	Nichtlinearität			0,1		%FS
Kommunikationsschnittstelle	1 spi	Eingangstaktfrequenz			15	MHz
Kommunikationsschnittstelle
Elektrische Eigenschaften	Spannung	DC	2,5	3,3 ± 10%	5	V
	Stromverbrauch			0,6	1	W
	Welligkeit	P-P			100	mV
	Gewicht			48±2		g
Umgebungsbedingungen	Betriebstemperatur	Skalierbar	-40		85	ºC
	Lagertemperatur		-55		85	ºC
	Vibration			10~2000Hz,6.06g
	Schock			5000g,0.1ms

Abmessung

Leichtgewicht Trägheitsmessgerät 6 Achsen Trägheitssensor mit breiter Reichweite 0

Verpackung & Versand

Leichtgewicht Trägheitsmessgerät 6 Achsen Trägheitssensor mit breiter Reichweite 1

Leichtgewicht Trägheitsmessgerät 6 Achsen Trägheitssensor mit breiter Reichweite 2

Leichtgewicht Trägheitsmessgerät 6 Achsen Trägheitssensor mit breiter Reichweite 3
