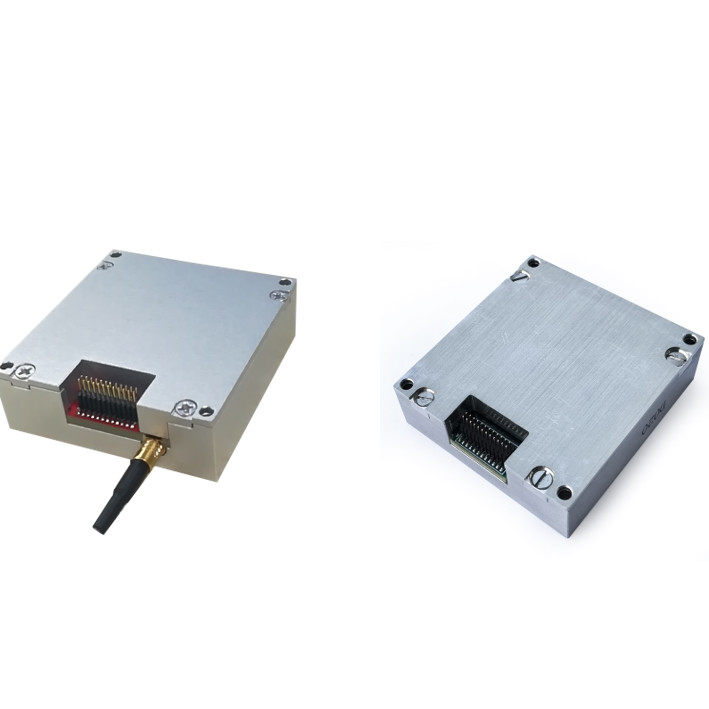

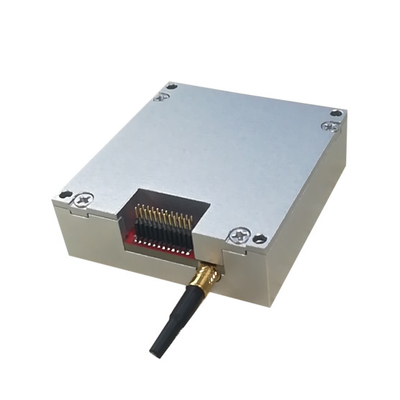

Kompakter und leichter Trägheits-Imu-Sensor KT-EX 9-1 für Vermessung und Kartierung

Markenbezeichnung:	Firepower
Modellnummer:	16488HA
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Kreiselkompass-Strecke:

±500°/s

Kreisel Stabilität ohne Bias:

0.3 °/h

Acc-Bereich:

±20g

Acc Zero Bias Stabilität:

2ug

Kommunikationsoberfläche:

1 Kanal SPI

Gewicht:

50 g

Bandbreite:

250hz

Zufälliger Spaziergang:

0.15°/√h

Verpackung Informationen:

Schwamm/Schachtel

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Kompakter Trägheitssensor

Vermessung und Kartierung des Trägheits-Imu-Sensors

Leichtgewichts-Inertialsensor

Produktbeschreibung

Kompaktes und leichtes Trägheitsmodul KT-EX 9-1Sensor für Vermessung und Kartierung

Beschreibung des Produkts

DieKT-EX 9-1Inertialmessgerät ist ein vollständiges Trägheitssystem mit einem eingebauten dreiachsigen Gyroskop und einem dreiachsigen Beschleunigungsmesser, das zur Messung der dreiachsigen Winkelgeschwindigkeit verwendet wird.Beschleunigung und andere Parameter des Trägers, und ergeben die Daten nach Fehlerkompensation (einschließlich Temperaturkompensation, Kompensation des Winkels der Ausrichtung der Anlage, nichtlineare Kompensation usw.)) über SPI gemäß dem Kommunikationsprotokoll.

Hauptparameter

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Gyrosysteme	Dynamischer Messbereich			± 500		o/s
	Bias-Unsicherheit	Allan-Varianz, besser als		0.3		o/h
	Biasstabilität	1s glatt, RMS, besser als		10		o/h
	Verzerrungen im gesamten Temperaturbereich	-40 oC ~ 85 oC, 10 Sekunden Glättung, RMS		0.005		o/s
	Zufälliger Spaziergang	1b		0.15		o/√h
	Wiederholbarkeit von Bias	1b		10		o/h
	Ausgangsgeräusche	Keine Filterung, RMS		0.05		o/s
	Wiederholbarkeit durch Skalierungsfaktor	1b		0.01		%
	Nichtlinearität der Skalafaktoren	1b		0.01		%
	Skalafaktor	FS = 450 o/s, 32 Bits		2621440		LSB/°/sec
	Bandbreite (-3 dB)			250		Hz
	Kreuzkopplung			0.1		%
	Empfindlichkeit bei Beschleunigung			1		°/h/g
	Schwingungsrectifizierungseffekt			0.5		°/h/g2
	Resonanzfrequenz			12k		Hz
Beschleunigungsmesser	Dynamischer Messbereich			± 20		g
	Biasstabilität	Allan-Varianz		2		Schlechte
	Verzerrungen im gesamten Temperaturbereich	-40 oC ~ 85 oC, 10 Sekunden Glättung, RMS		1		mg/kg
	Zufälliger Spaziergang	1b		0.029		m/s/√h
	Wiederholbarkeit von Bias	1b		5		mg/kg
	Ausgangsgeräusche	Keine Filterung, RMS		0.5		mg/kg
	Wiederholbarkeit durch Skalierungsfaktor	1b		0.1		%
	Nichtlinearität der Skalafaktoren	FS = 20 g		0.1		% FS
	Skalafaktor	± 20, 32 Bit		65536000		g/LSB
	Bandbreite (-3 dB)			250		Hz
	Kreuzkopplung			0.1		%
Temperatur	Skalafaktor			0.0125		°C/LSB
Kommunikationsschnittstelle	Einweg-SPI	Geben Sie die Uhrfrequenz ein		8	15	MHz
Elektrische Eigenschaften	Spannung	Gleichstrom		3.3 ± 10%		V
	Stromverbrauch			1	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Nutzung Umgebung	Betriebstemperatur	Skalierbar	- 40		85	oC
	Lagertemperatur		- 55		85	oC
	Vibrationen			mit einer Leistung von 10 ~ 2000 Hz,60,06 g
	Wirkung			1000 g,0.1 ms

Zeichnung der Umrisse

Kompakter und leichter Trägheits-Imu-Sensor KT-EX 9-1 für Vermessung und Kartierung 0

Produktionsumfeld

Kompakter und leichter Trägheits-Imu-Sensor KT-EX 9-1 für Vermessung und Kartierung 1

Verpackung und Versand

Kompakter und leichter Trägheits-Imu-Sensor KT-EX 9-1 für Vermessung und Kartierung 2

Kompakter und leichter Trägheits-Imu-Sensor KT-EX 9-1 für Vermessung und Kartierung 3

Kompakter und leichter Trägheits-Imu-Sensor KT-EX 9-1 für Vermessung und Kartierung 4
