Mems Imu für Trägheitsmessgeräte mit integriertem 3-Achsen-Gyrometer

Name: Mems Imu für Trägheitsmessgeräte mit integriertem 3-Achsen-Gyrometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	16488HA
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Kreiselkompass-Strecke:

±500°/s

Kreisel Stabilität ohne Bias:

0.3°/h

Acc-Bereich:

±20g

Acc Zero Bias Stabilität:

2ug

Zufälliger Spaziergang:

0.15°/√h

Kommunikationsoberfläche:

1 Kanal SPI

Gewicht:

50 g

Bandbreite:

250hz

Verpackung Informationen:

Schwamm/Schachtel

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Trägheitsnavigation Mems Imu

High-Precision-Navigation Mems Imu

3 Achsen Gyromem im

Produktbeschreibung

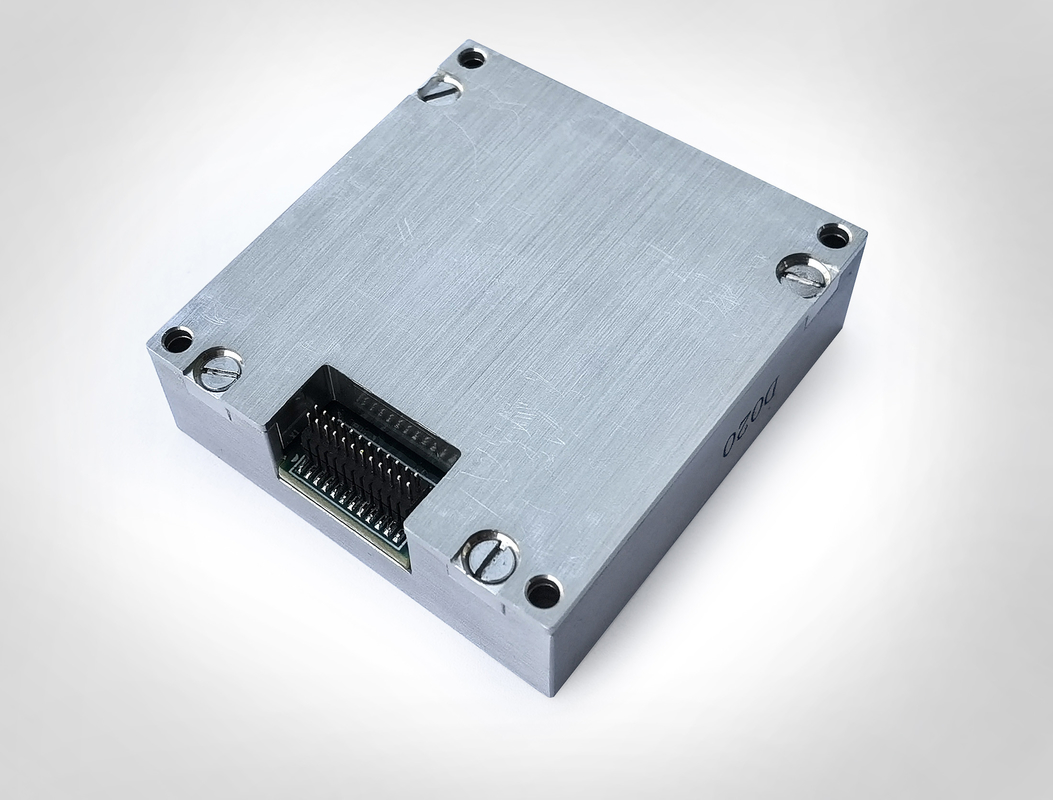

MEMS Imu für Inertiale Messeinheit mit eingebautem 3-Achsen-Gyro

Produktbeschreibung

Die 16488HA Inertiale Messeinheit ist ein komplettes Inertialsystem mit einem eingebauten Drei-Achsen-Gyroskop und einem Drei-Achsen-Beschleunigungsmesser, das zur Messung der Drei-Achsen-Winkelgeschwindigkeit, -Beschleunigung und anderer Parameter des Trägers verwendet wird und die Daten nach Fehlerkompensation (einschließlich Temperaturkompensation, Installationsfehlwinkelausgleich, nichtlineare Kompensation usw.) über SPI gemäß dem Kommunikationsprotokoll ausgibt.

Hauptparameter

Parameter		Testbedingungen	Minimalwert	Typischer Wert	Maximalwert	Einheit
Gyro	Dynamischer Messbereich			±500		º/s
	Bias-Instabilität	Allan-Varianz, besser als		0,3		º/h
	Bias-Stabilität	1s Glättung, RMS, besser als		10		º/h
	Bias im vollen Temperaturbereich	-40 ºC ~ 85 ºC, 10 s Glättung, RMS		0,005		º/s
	Zufallsweg	1б		0,15		º/√h
	Bias-Wiederholbarkeit	1б		10		º/h
	Ausgangsrauschen	Keine Filterung, RMS		0,05		º/s
	Skalierungsfaktor-Wiederholbarkeit	1б		0,01		%
	Skalierungsfaktor-Nichtlinearität	1б		0,01		%
	Skalierungsfaktor	FS=450 º/s, 32 Bit		2621440		LSB/°/Sek
	Bandbreite (-3dB)			250		Hz
	Kreuzkopplung			0,1		%
	Beschleunigungsempfindlichkeit			1		°/h/g
	Vibrationsrektifizierungseffekt			0,5		°/h/g2
	Resonanzfrequenz			12k		Hz
Beschleunigungsmesser	Dynamischer Messbereich			±20		g
	Bias-Stabilität	Allan-Varianz		2		ug
	Bias im vollen Temperaturbereich	-40 ºC ~ 85 ºC, 10 s Glättung, RMS		1		mg
	Zufallsweg	1б		0,029		m/s/√h
	Bias-Wiederholbarkeit	1б		5		mg
	Ausgangsrauschen	Keine Filterung, RMS		0,5		mg
	Skalierungsfaktor-Wiederholbarkeit	1б		0,1		%
	Skalierungsfaktor-Nichtlinearität	FS=20g		0,1		%FS
	Skalierungsfaktor	±20, 32 Bit		65536000		g/LSB
	Bandbreite (-3dB)			250		Hz
	Kreuzkopplung			0,1		%
Temperatur	Skalierungsfaktor			0,0125		°C/LSB
Kommunikationsschnittstelle	1-Wege-SPI	Taktrate eingeben		8	15	MHz
Elektrische Eigenschaften	Spannung	Gleichstrom		3,3 ± 10%		V
	Stromverbrauch			1	1,5	W
	Welligkeit	P-P		48±2	100	mV
Umgebungsbedingungen	Betriebstemperatur	Skalierbar	-40		85	ºC
	Lagertemperatur		-55		85	ºC
	Vibration			10~2000Hz,6.06g
	Schock			1000g,0.1ms

Umrisszeichnung

Mems Imu für Trägheitsmessgeräte mit integriertem 3-Achsen-Gyrometer 0

Produktionsumgebung

Mems Imu für Trägheitsmessgeräte mit integriertem 3-Achsen-Gyrometer 1

Verpackung & Versand

Mems Imu für Trägheitsmessgeräte mit integriertem 3-Achsen-Gyrometer 2

Mems Imu für Trägheitsmessgeräte mit integriertem 3-Achsen-Gyrometer 3

Mems Imu für Trägheitsmessgeräte mit integriertem 3-Achsen-Gyrometer 4
