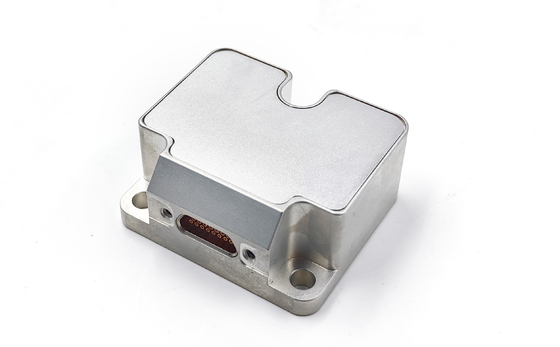

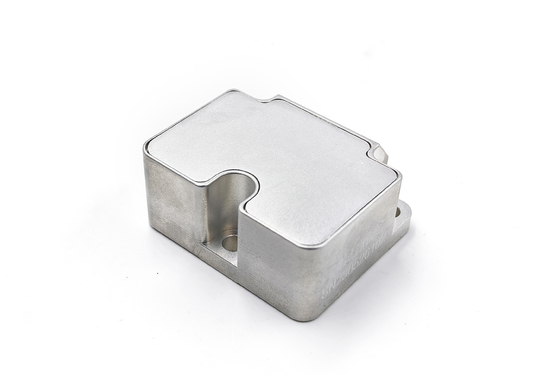

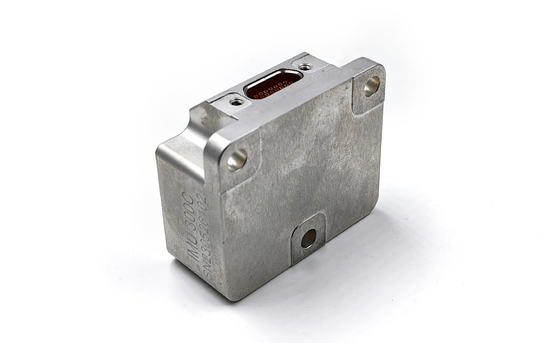

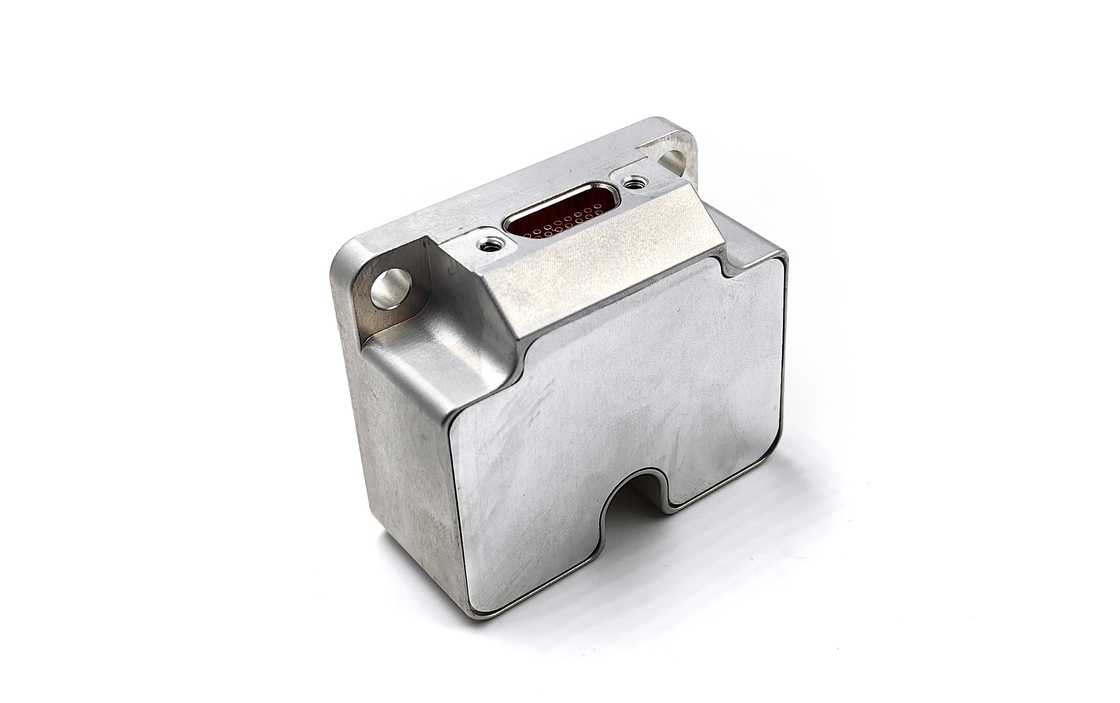

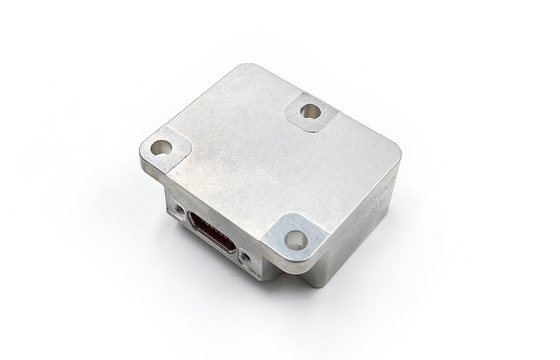

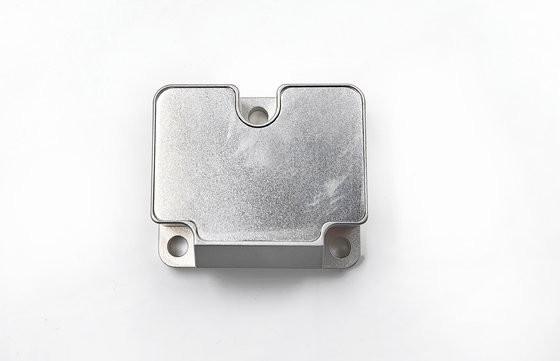

Einheit zur Messung der Trägheit bei niedriger Drift mit eingebautem 3-Achsen-Beschleuniger und Gyroskop

Einheit zur Messung der Trägheit bei niedriger Drift mit eingebautem 3-Achsen-Beschleuniger und Gyroskop

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1
MOQ:	1
Preis:	3000$
Zahlungsbedingungen:	L/C,T/T,Western Union
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Place of Origin:

CHINA

Zertifizierung:

Messbereich:

±400°/s

In-run-Bias-Stabilität:

0.3°/h

eckige Irrfahrt:

0.15°/√h

Bias-Wiederholbarkeit (1σ):

1°/h

Skalafaktor Nichtlinearität ((1σ):

150 PPM

Beschleunigungsbereich:

±10g

Stabilität des Beschleunigungsmessers im Laufzeitverlauf:

00,02 mg

Gewicht:

55 ± 5 g

Verpackung Informationen:

sponge+box

Supply Ability:

500/month

Hervorheben:

Gyroskop

Trägheitsmessgerät.

3 Achsen Beschleunigungssensor Trägheitsmessgerät

Produktbeschreibung

Trägheitsmesseinheit mit geringer Drift und integriertem 3-Achsen-Beschleunigungsmesser und Gyroskop

Die IMU6-Trägheitsmesseinheit integriert ein Drei-Achsen-Gyroskop, einen Drei-Achsen-Beschleunigungsmesser, einen Temperatursensor und eine Signalverarbeitungsplatine, um die Winkelgeschwindigkeit, die Beschleunigung und den Neigungswinkel des Trägers zu messen. Das System gibt kompensierte Daten (einschließlich Temperaturkompensation, Installationsfehlwinkelkompensation und nichtlineare Kompensation) über einen RS-422-Seriellanschluss unter Verwendung eines standardisierten Kommunikationsprotokolls aus.

Wichtige Spezifikationen

Attribut	Wert
Messbereich	±400°/s
In-Run-Bias-Stabilität	0,3°/h
Winkelrauschen	0,15°/√h
Bias-Wiederholbarkeit (1σ)	1°/h
Nichtlinearität des Skalierungsfaktors (1σ)	150 ppm
Beschleunigungsmesserbereich	±10g
In-Run-Bias-Stabilität des Beschleunigungsmessers	0,02 mg
Gewicht	55±5g

Technische Spezifikationen des Gyroskops

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	±400	±400	±400	±2000
In-Run-Bias-Stabilität (@ Allan-Varianz)	°/h	0,3	0,1	0,05	1
Bias-Stabilität @10s (10s geglättet, 1σ, Raumtemperatur)	°/h	3	1	0,5	6
Bias-Stabilität bei voller Temperatur	°/h	10	3	2	18
Winkelrauschen	°/√h	0,15	0,1	0,02	0,3
Bias-Wiederholbarkeit (1σ)	°/h	1	0,5	0,3	2
Bias-Beschleunigungsempfindlichkeit	°/h/g	1	1	1	2
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	150	150	150	300
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	20	20	20	100
Fehlausrichtung	°	±0,05	±0,05	±0,05	±0,05
3 dB Bandbreite	Hz	250	200	150	250

Technische Spezifikationen des Beschleunigungsmessers

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Messbereich (anpassbar)	g	±10	±30	±50	±80
In-Run-Bias-Stabilität (Allan-Varianz @ 25ºC)	mg	0,02	0,05	0,1	0,2
Bias-Stabilität @10s	mg	0,05	0,2	0,5	1
Bias-Stabilität bei voller Temperatur	mg	1	3	5	15
Winkelrauschen	m/s/√h	0,001	0,002	0,005	0,01
Bias-Wiederholbarkeit (1σ)	mg	0,1	0,5	1	2
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	200	200	200	200
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	50	100	200	300
Fehlausrichtung	°	±0,05	±0,05	±0,05	±0,05
3 dB Bandbreite	Hz	100	100	100	100

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y
Spannung	V	+5±0,5
Anlaufstrom	mA	<400
Konstanter Stromverbrauch	W	<1,2
Restwelligkeit	mV	100

Umweltspezifikationen

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	ºC	-45~85
Lagertemperatur	ºC	-55~105

Physikalische Spezifikationen

Parameter	Einheit	IMU6-1y-x
Gewicht	g	55±5
Startzeit	s	1

Produktabmessungen
