Adis16488 Ersatzsensoren Mems Trägheitsmessgerät Sensor Imu Beschleuniger Gyro

Name: Adis16488 Ersatzsensoren Mems Trägheitsmessgerät Sensor Imu Beschleuniger Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HA

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Gyrodynamischer Messbereich:

± 450°/s

Null-Vorurteilsstabilität (@ Allan-Varianz):

≤ 0,3 °/h

Nullpunktstabilität (10s geglättet):

≤3°/h

eckige Irrfahrt:

≤ 0,15 °/h

Nichtlinearität des Skalierungsfaktors:

100 ppm

Acc-Bereich:

±20g

Acc Null-Vorurteilsstabilität (Varianz von Allan bei 25 °C):

00,07 mg

Null-Vorurteilsfehler über den gesamten Temperaturbereich:

1.5 mg

Kommunikationsoberfläche:

Einweg-SPI

Spannung:

3.3V

Hervorheben:

MEMS Trägheitsmessgerät Sensor

IMU-Beschleunigungsmesser

Ersatz-Sensoren Mems

Produktbeschreibung

ADIS16488 Ersatzsensoren MEMS Trägheitsmessgerät (IMU) Beschleunigungsmesser Gyro

Schlüsselmerkmale

Eigenschaft	Wert
Gyrodynamischer Messbereich	± 450°/s
Null-Vorurteilsstabilität (@ Allan-Varianz)	≤ 0,3 °/h
Null Verzerrungsstabilität (10s glatt)	≤ 3°/h
Winkler-Zufallswanderung	≤ 0,15 °/h
Nichtlinearität der Skalafaktoren	100 ppm
Acc-Bereich	± 20 g
Acc Null-Vorurteilsstabilität (Varianz von Allan bei 25 °C)	00,07 mg
Null-Vorurteilsfehler über den gesamten Temperaturbereich	1.5 mg
Kommunikationsoberfläche	Einweg-SPI
Spannung	3.3V

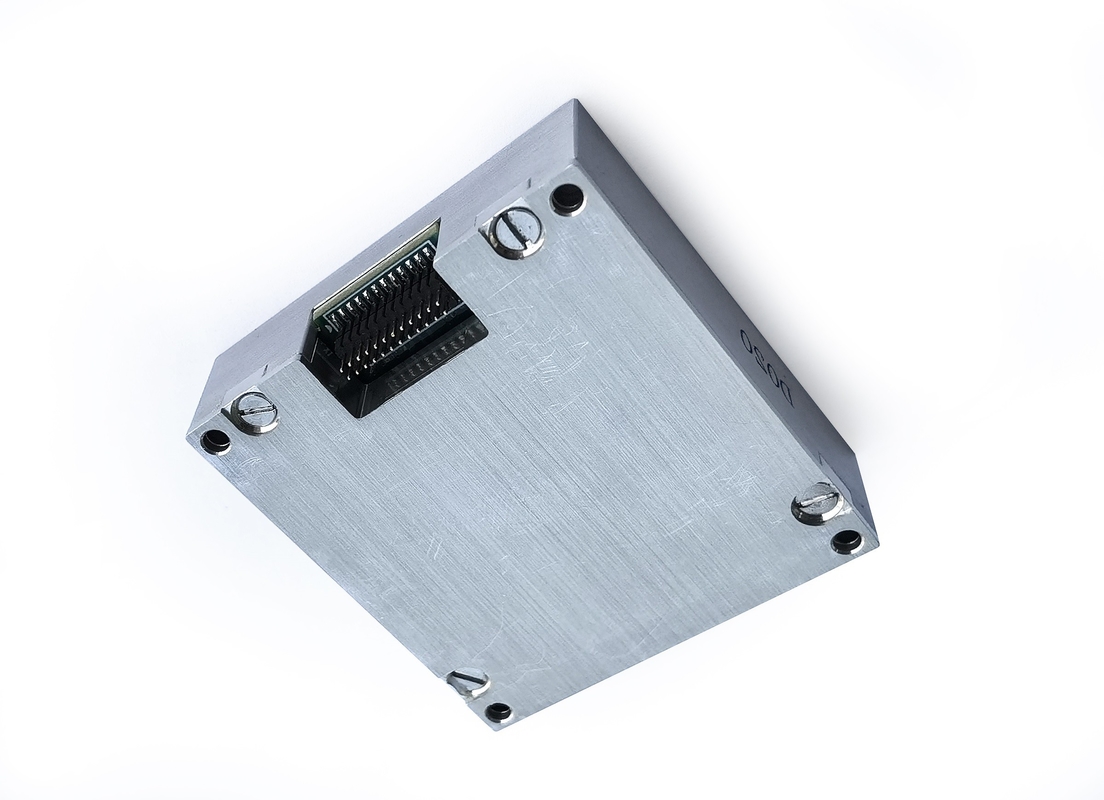

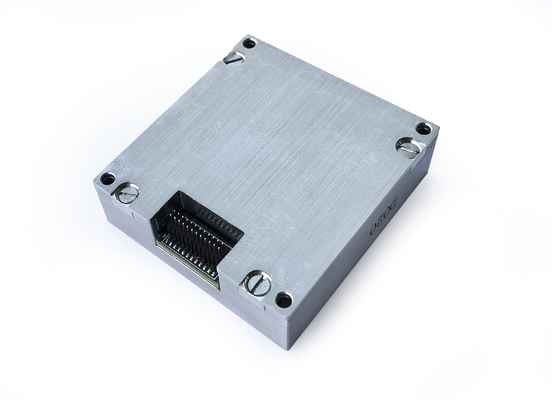

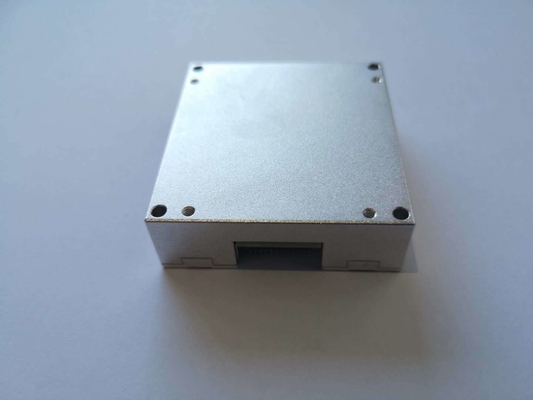

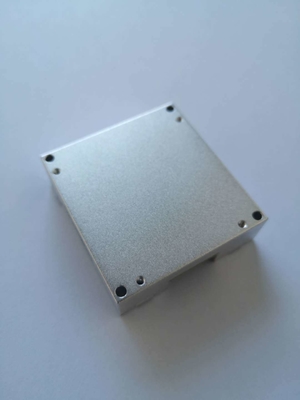

Die Trägheitsmessvorrichtung ADIS16488HA ist ein vollständiges Trägheitssystem mit einem eingebauten dreiachsigen Gyroskop und einem dreiachsigen Beschleunigungssensor.Diese leistungsstarke IMU misst die DreiachsenwinkelgeschwindigkeitDas Gerät liefert fehlerkompensierte Daten (einschließlich Temperaturkompensation, Winkelkompensation bei Ausrichtungstörungen,und nichtlineare Kompensation) über SPI gemäß dem Kommunikationsprotokoll.

Detaillierte technische Parameter

Gyroskopspezifikationen

Parameter	Prüfbedingungen	Typischer Wert	Höchstwert	Einheit
Dynamischer Messbereich			± 450	o/s
Unbeständigkeit bei Null-Vorurteilen	Allan-Varianz, besser als	0.3		o/h
Null Verzerrungsstabilität	10s glatt, RMS, besser als	3		o/h
Nullverzerrung im gesamten Temperaturbereich	-40 °C ~ 85 °C, 10 s glatt, rms	20		o/h
Zufälliger Spaziergang	1 σ	0.15		o/√h
Wiederholbarkeit ohne Verzerrung	1 σ	5		o/h
Wiederholbarkeit durch Skalierungsfaktor	1 σ	100		ppm
Nichtlinearität der Skalafaktoren	1 σ	100		ppm
Bandbreite (-3 dB)		250		Hz
Kreuzkopplung		0.1		%
Entschließung		2		o/h
Empfindlichkeit bei Beschleunigung		2		°/h/g

Spezifikationen des Beschleunigungsmessers

Parameter	Prüfbedingungen	Typischer Wert	Höchstwert	Einheit
Dynamischer Messbereich			± 20	g
Null Verzerrungsstabilität	Allan-Varianz	0.07		mg/kg
Nullverzerrung im gesamten Temperaturbereich	-40 °C ~ 85 °C, 10 s glatt, rms	3		mg/kg
Null Verzerrungsstabilität	10s glatt, RMS, besser als	0.25		mg/kg
Zufälliger Spaziergang	1 σ	0.029		m/s/√h
Wiederholbarkeit ohne Verzerrung	1 σ	0.5		mg/kg
Wiederholbarkeit durch Skalierungsfaktor	1 σ	500		ppm
Nichtlinearität der Skalafaktoren	FS = 20 g	500		ppm
Bandbreite (-3 dB)		250		Hz
Kreuzkopplung		0.1		%

Kommunikationsoberfläche

Einweg-SPI	Geben Sie die Uhrfrequenz ein		8	15	MHz

Elektrische Eigenschaften

Parameter	Prüfbedingungen	Typischer Wert	Höchstwert	Einheit
Spannung	Gleichstrom	3.3		V
Stromverbrauch		1.5	1.5	W
Ripple	P-P	48 ± 2	100	mV

Nutzung der Umwelt

Parameter	Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Betriebstemperatur		-45 Jahre.		85	°C
Lagertemperatur		- 55		85	°C

ADIS16488 Umriss und Abmessungen des IMU-Sensors
