Kompakte 10 DOF MEMS Trägheitsmessgerät IMU Modul ADIS16488 Ersatz

Name: Kompakte 10 DOF MEMS Trägheitsmessgerät IMU Modul ADIS16488 Ersatz
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	16488HA
MOQ:	1
Preis:	2000$
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

± 450°/s

Bias Instabilität:

0.3°/h

Zufälliger Spaziergang:

0,15°/h

Zero-Bias-Wiederholbarkeit:

5°/h

Bandbreite (-3 dB):

250hz

Beschleunigungsmesser-Strecke:

±20g

Beschleunigungsmesser-Bias-Stabilität:

00,07 mg

Stromverbrauch:

1.5W

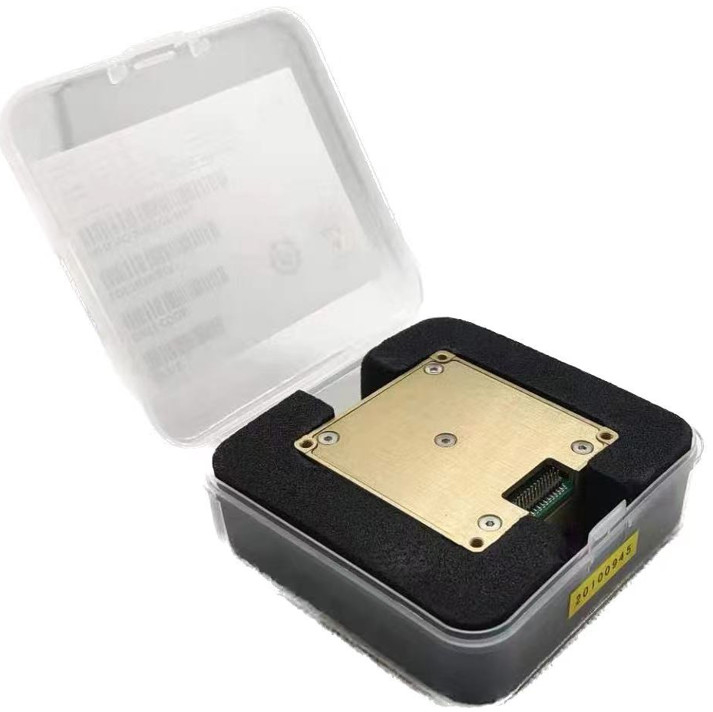

Verpackung Informationen:

BOX+Schwamm

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

10 DOF-IMU-Modul

Kompaktes IMU-Modul

ADIS16488 Ersatzmodule für die IMU

Produktbeschreibung

Kompakte 10 DOF MEMS Trägheitsmessgerät IMU Modul ADIS16488 Ersatz

Schlüsselmerkmale

Eigenschaft	Wert
Messbereich	± 450°/s
Bias-Unsicherheit	0.3°/h
Zufälliger Spaziergang	0.15o/√h
Wiederholbarkeit ohne Verzerrung	5°/h
Bandbreite (-3 dB)	250 Hz
Beschleunigungsbereich	± 20 g
Stabilität der Beschleunigungsmessung	00,07 mg
Stromverbrauch	1.5W

Die 16488HA Trägheitsmessungseinheit (IMU) ist ein voll integriertes Trägheitsmesssystem, das ein dreiachsiges Gyroskop und ein dreiachsiges Beschleunigungssensor in einem kompakten Modul kombiniert.Es misst genau Dreiachsen-Winkelgeschwindigkeit und lineare Beschleunigung der Host-Plattform.

Erweiterte Fehlerkompensation

Temperaturkompensation
Korrektur der Fehlausrichtung der Anlage
Korrektur der Nichtlinearität

Nach der Kompensation liefert das Gerät hochpräzise Trägheitsdaten über eine digitale SPI-Schnittstelle nach einem standardisierten Kommunikationsprotokoll.Dies macht die IMU 16488HA sehr geeignet für eingebettete Anwendungen, die eine zuverlässige und stabile Bewegungsanzeige in dynamischen Umgebungen erfordern.

Technische Spezifikation

Parameter	Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Gyroskop
Dynamischer Messbereich				± 450	o/s
Unbeständigkeit bei Null-Vorurteilen	Allan-Varianz, besser als		0.3		o/h
Null Verzerrungsstabilität	10s glatt, RMS, besser als		3		o/h
Nullverzerrung im gesamten Temperaturbereich	-40 °C ~ 85 °C, 10 s glatt, rms		20		o/h
Zufälliger Spaziergang	1 σ		0.15		o/√h
Wiederholbarkeit ohne Verzerrung	1 σ		5		o/h
Wiederholbarkeit durch Skalierungsfaktor	1 σ		100		ppm
Nichtlinearität der Skalafaktoren	1 σ		100		ppm
Bandbreite (-3 dB)			250		Hz
Kreuzkopplung			0.1		%
Entschließung			2		o/h
Empfindlichkeit bei Beschleunigung			2		°/h/g
Beschleunigungsmesser
Dynamischer Messbereich				± 20	g
Null Verzerrungsstabilität	Allan-Varianz		0.07		mg/kg
Nullverzerrung im gesamten Temperaturbereich	-40 °C ~ 85 °C, 10 s glatt, rms		3		mg/kg
Null Verzerrungsstabilität	10s glatt, RMS, besser als		0.25		mg/kg
Zufälliger Spaziergang	1 σ		0.029		m/s/√h
Wiederholbarkeit ohne Verzerrung	1 σ		0.5		mg/kg
Wiederholbarkeit durch Skalierungsfaktor	1 σ		500		ppm
Nichtlinearität der Skalafaktoren	FS = 20 g		500		ppm
Bandbreite (-3 dB)			250		Hz
Kreuzkopplung			0.1		%
Kommunikationsoberfläche
Einweg-SPI	Geben Sie die Uhrfrequenz ein		8	15	MHz
Elektrische Eigenschaften
Spannung	Gleichstrom		3.3		V
Stromverbrauch			1.5	1.5	W
Ripple	P-P		48 ± 2	100	mV
Nutzung Umgebung
Betriebstemperatur		-45 Jahre.		85	°C
Lagertemperatur		- 55		85	°C

Umrissstruktur

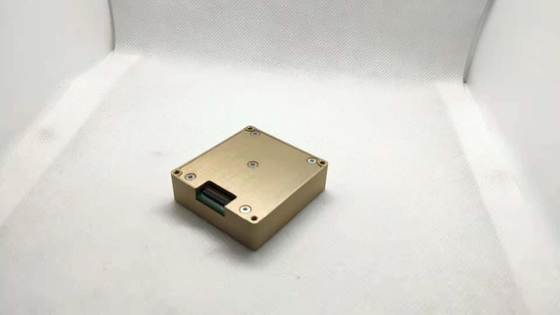

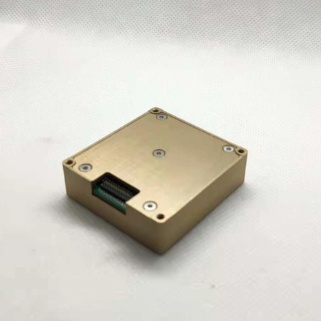

Vorderansicht des IMU-Moduls 16488HA

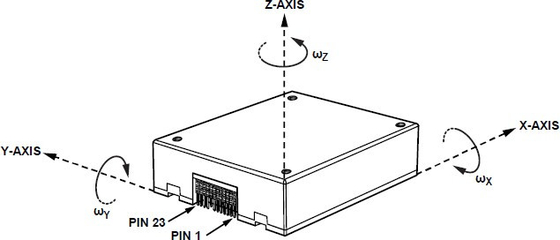

Seitenansicht des IMU-Moduls 16488HA

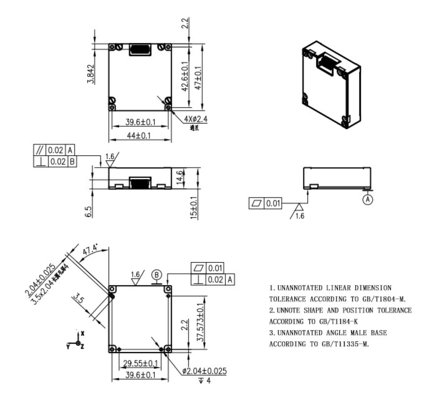

Abmessungszeichnung des IMU-Moduls 16488HA
