ADIS16488 Trägheitssensor Taktischer Grad 10‐DOF MEMS Trägheitsmessgerät für INS

Name: ADIS16488 Trägheitssensor Taktischer Grad 10‐DOF MEMS Trägheitsmessgerät für INS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	16488HA
MOQ:	1
Preis:	2000$
Zahlungsbedingungen:	L/C,D/A,D/P,T/T,Western Union
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Hervorheben:

ADIS16488 Trägheitsmesseinheit

Taktische Trägheitsmessungseinheit

10‐DOF MEMS Trägheitsmessgerät

Produktbeschreibung

ADIS16488 Trägheitssensor Taktische Stufe 10-DOF MEMS Trägheitsmessgerät für INS

Beschreibung des Produkts

Die 16488HA Trägheitsmessungseinheit (IMU) ist ein umfassendes Trägheitsmesssystem, das ein dreiachsiges Gyroskop und ein dreiachsiges Beschleunigungssensor in einem einzigen kompakten Paket integriert.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDiese IMU enthält fortschrittliche Fehlerkompensationsalgorithmen, um hochgenaue Daten zu liefern.

Zu den wichtigsten Merkmalen gehören:

Umfassende Wahrnehmung:Erfasst gleichzeitig dreidimensionale Winkelgeschwindigkeit (über Gyroskopen) und Beschleunigung (über Beschleunigungsmesser) und bildet den Kern von Bewegungssysteme.
Mehrschichtiger AusgleichImplementiert anspruchsvolle Fehlerkorrekturen, einschließlich Temperaturverschiebungskompensation, Montage Fehlausrichtung Kalibrierung, Nichtlinearität Korrektur und mehr, um systematische Fehler zu beseitigen.
Digitale Schnittstelle:Gibt ausgeglichene Daten über ein SPI-Kommunikationsprotokoll aus, das sich an branchenübliche Schnittstellen für eine nahtlose Integration in Steuerungssysteme hält.

Ideal für Anwendungen, die eine präzise Bewegungsverfolgung erfordern, wie beispielsweise autonome Fahrzeuge, Robotik,Die 16488HA gewährleistet eine zuverlässige Leistung durch die Kombination von Hardwareintegration mit intelligenter Fehlerminderung., so dass es eine robuste Lösung für Trägheitsnavigation und Haltungskontrolle

Technische Parameter

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
GYroskop	Dynamischer Messbereich			± 450		o/s
	Unbeständigkeit bei Null-Vorurteilen	Allan-Varianz, besser als		0.3		o/h
	Null Verzerrungsstabilität	10s glatt, RMS, besser als		3		o/h
	Nullverzerrung im gesamten Temperaturbereich	-40 °C ~ 85 °C, 10 Sekunden glatt, RMS		20		o/h
	Zufälliger Spaziergang	1 σ		0.15		o/√h
	Wiederholbarkeit ohne Verzerrung	1 σ		5		o/h
	Wiederholbarkeit durch Skalierungsfaktor	1 σ		100		ppm
	Nichtlinearität der Skalafaktoren	1 σ		100		ppm
	Bandbreite (-3 dB)			250		Hz
	Kreuzkopplung			0.1		%
	Entschließung			2		o/h
	Empfindlichkeit bei Beschleunigung			2		°/h/g
Beschleunigungsmesser	Dynamischer Messbereich			± 20		g
	Null Verzerrungsstabilität	Allan-Varianz		0.07		mg/kg

	Nullverzerrung im gesamten Temperaturbereich	-40 °C ~ 85 °C, 10 Sekunden glatt, RMS		3		mg/kg
	Null Verzerrungsstabilität	10s glatt, RMS, besser als		0.25		mg/kg
	Zufälliger Spaziergang	1 σ		0.029		m/s/√h
	Wiederholbarkeit ohne Verzerrung	1 σ		0.5		mg/kg
	Wiederholbarkeit durch Skalierungsfaktor	1 σ		500		ppm
	Nichtlinearität der Skalafaktoren	FS = 20 g		500		ppm
	Bandbreite (-3 dB)			250		Hz
	Kreuzkopplung			0.1		%
Kommunikation Schnittstelle	Einweg-SPI	Geben Sie die Uhrfrequenz ein		8	15	MHz
Elektrische Eigenschaften	Spannung	Gleichstrom		3.3		V
	Stromverbrauch			1.5	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Nutzung Umgebung	Betriebstemperatur		-45 Jahre.		85	°C
Nutzung Umgebung	Lagertemperatur		- 55		85	°C

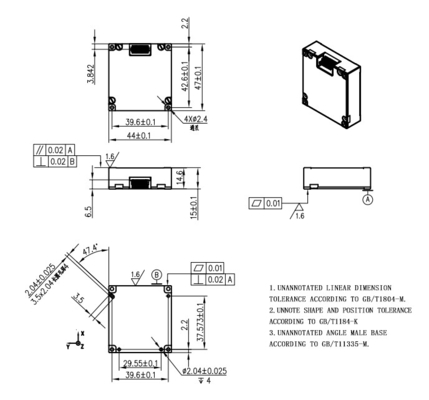

Umrissstruktur

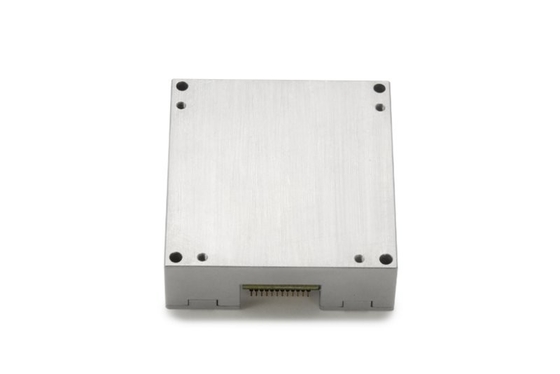

ADIS16488 Trägheitssensor Taktischer Grad 10‐DOF MEMS Trägheitsmessgerät für INS 0

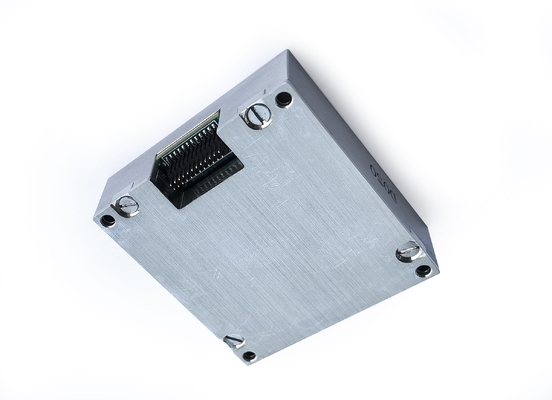

ADIS16488 Trägheitssensor Taktischer Grad 10‐DOF MEMS Trägheitsmessgerät für INS 1

ADIS16488 Trägheitssensor Taktischer Grad 10‐DOF MEMS Trägheitsmessgerät für INS 2
