Taktische Trägheitsmesseinheit ohne GPS-Unterstützung Stim300-Ersatz

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1
MOQ:	1
Preis:	2000$
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Kreisel Messbereich:

±400°/s

In-run-Bias-Stabilität:

0.3°/h

eckige Irrfahrt:

0,15°/h

Bias-Wiederholbarkeit (1σ):

1°/h

Skalafaktor Nichtlinearität ((1σ):

150 PPM

Bandbreite DB-3:

250hz

Beschleunigungsmesser-Bias-Stabilität:

00,02 mg

Gewicht:

55 g

Verpackung Informationen:

BOX+Schwamm

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Stim300 Trägheitsmesseinheit

Taktische Trägheitsmessungseinheit

Stim300 Ersatz-Trägheitsmesseinheit

Produktbeschreibung

Taktische Trägheitsmesseinheit ohne GPS-Unterstützung Stim300-Ersatz

Wichtige Spezifikationen

Attribut	Wert
Messbereich Gyroskop	±400°/s
In-Run-Bias-Stabilität	0,3°/h
Winkelrauschen	0,15º/√h
Bias-Wiederholbarkeit (1σ)	1°/h
Nichtlinearität des Skalierungsfaktors (1σ)	150 ppm
3 dB Bandbreite	250 Hz
Beschleunigungsmesser-Bias-Stabilität	0,02 mg
Gewicht	55 g

Produktübersicht

Die IMU6 MEMS-Trägheitsmesseinheit integriert ein Drei-Achsen-Gyroskop, einen Drei-Achsen-Beschleunigungsmesser, einen Drei-Achsen-Neigungswinkelsensor, einen Temperatursensor, eine Signalverarbeitungsplatine und unterstützende Software. Dieses umfassende System misst die Dreifach-Winkelgeschwindigkeit, die Beschleunigung und den Neigungswinkel eines Trägers und gibt kompensierte Daten (einschließlich Temperatur-, Installationsfehlerausrichtung und nichtlineare Kompensation) über einen seriellen RS-422-Anschluss unter Verwendung standardisierter Kommunikationsprotokolle aus.

Technische Daten

Gyroskop-Leistung

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	±400	±400	±400	±2000
In-Run-Bias-Stabilität	°/h	0,3	0,1	0,05	1
Bias-Stabilität @10s	°/h	3	1	0,5	6
Bias-Stabilität bei voller Temperatur	°/h	10	3	2	18
Winkelrauschen	°√h	0,15	0,1	0,02	0,3
Bias-Wiederholbarkeit (1σ)	°/h	1	0,5	0,3	2
Bias-Beschleunigungsempfindlichkeit	°/h/g	1	1	1	2
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	150	150	150	300
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	20	20	20	100
Fehlausrichtung	°	±0,05	±0,05	±0,05	±0,05
3 dB Bandbreite	Hz	250	200	150	250

Beschleunigungsmesser-Leistung

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Messbereich (anpassbar)	g	±10	±30	±50	±80
In-Run-Bias-Stabilität	mg	0,02	0,05	0,1	0,2
Bias-Stabilität @10s	mg	0,05	0,2	0,5	1
Bias-Stabilität bei voller Temperatur	mg	1	3	5	15
Winkelrauschen	m/s/√h	0,001	0,002	0,005	0,01
Bias-Wiederholbarkeit (1σ)	mg	0,1	0,5	1	2
Wiederholbarkeit des Skalierungsfaktors (1σ)	ppm	200	200	200	200
Nichtlinearität des Skalierungsfaktors (1σ)	ppm	50	100	200	300
Fehlausrichtung	°	±0,05	±0,05	±0,05	±0,05
3 dB Bandbreite	Hz	100	100	100	100

Optionale Neigungswinkelspezifikationen

Parameter	Einheit	IMU6-1y-x
Messbereich (anpassbar)	g	±1,7
Bias-Stabilität (1s Glättung)	mg	0,5
Zufallsbewegung	m/s/√h	0,08
Nichtlinearität des Skalierungsfaktors	ppm	100

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y-x
Spannung	V	5
Stromverbrauch	W	2
Restwelligkeit	mV	100

Umweltspezifikationen

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	℃	-45~85
Lagertemperatur	℃	-55~105
Vibration	--	10~2000Hz,6.06g
Aufprall	--	1000g,0.1ms
Gewicht	g	55±5

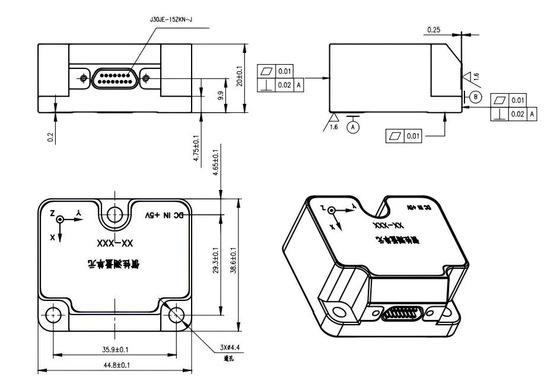

Produktstruktur
