Robuster Stoßvibrations-Inertialsensor für Luft- und Raumfahrt und Verteidigung, RS-422-Ausgang

Robuster Stoßvibrations-Inertialsensor für Luft- und Raumfahrt und Verteidigung, RS-422-Ausgang

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1
MOQ:	1
Preis:	2000$
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Kreisel Messbereich:

±400°/s

Biasstabilität:

0.3°/h

eckige Irrfahrt:

0,15°/h

Bias-Wiederholbarkeit (1σ):

1°/h

Skalierungsfaktor Wiederholbarkeit (1σ):

150 PPM

Bandbreite DB-3:

250hz

Beschleunigungsmesser-Bias-Stabilität:

00,02 mg

Gewicht:

55 g

Fehlstellung:

± 0,05°

Stromverbrauch:

Verpackung Informationen:

BOX+Schwamm

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Inertialsensor für Luft- und Raumfahrt und Verteidigung

Robuster Stoß-Inertialsensor

RS-422-Inertialsensor

Produktbeschreibung

Sensor für starke Stoßschwingungen und Trägheitsmessgeräte für Luft- und Raumfahrtverteidigung RS-422 Ausgang

Schlüsselmerkmale

Eigenschaft	Wert
Gyromessbereich	± 400°/s
Biasstabilität	0.3°/h
Winkel-Zufallswanderung	0.15o/√h
Bias-Wiederholbarkeit (1σ)	1°/h
Skalafaktor Wiederholbarkeit (1σ)	150 ppm
Bandbreite von 3 dB	250 Hz
Stabilität der Beschleunigungsmessung	00,02 mg
Gewicht	55 g
Fehlstellung	± 0,05°
Stromverbrauch	2W

Produktübersicht

Die IMU6 MEMS Inertial Measurement Unit ist ein hochintegriertes Sensorsystem, das für Luft- und Raumfahrt- und Verteidigungsanwendungen mit RS-422-Ausgabe entwickelt wurde.

Systemkomponenten

Gyroskop mit drei Achsen
mit einer Leistung von mehr als 50 W
Dreiachsiger Neigungswinkelsensor
Temperatursensor
Signalverarbeitungsplatte
Mechanische Gehäuse
Begleitsoftware

Das System wurde entwickelt, um Dreiachsenwinkelgeschwindigkeit, lineare Beschleunigung und Neigungswinkel von beweglichen Plattformen zu messen.Korrektur der Fehlausrichtung der Anlage, und nichtlineare Kompensation. Er liefert hochgenaue Daten über die Standard-RS-422-Serienoberfläche nach einem vordefinierten Kommunikationsprotokoll.

Gyroskopspezifikationen

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	± 400	± 400	± 400	± 2000
In-Run Bias Stabilität (@ Allan-Varianz)	°/h	0.3	0.1	0.05	1
Biasstabilität @10s (10s glatt, 1σ, Raumtemperatur)	°/h	3	1	0.5	6
Biasstabilität bei voller Temperatur	°/h	10	3	2	18
Winkel-Zufallswanderung	°/√h	0.15	0.1	0.02	0.3
Bias-Wiederholbarkeit (1σ)	°/h	1	0.5	0.3	2
Empfindlichkeit bei Biasbeschleunigung	°/h/g	1	1	1	2
Skalafaktor Nichtlinearität ((1σ)	ppm	150	150	150	300
Skalafaktor Wiederholbarkeit (1σ)	ppm	20	20	20	100
Fehlstellung	- Nein.	±0.05	±0.05	±0.05	±0.05
Bandbreite von 3 dB	Hz	250	200	150	250

Technische Indikatoren des Beschleunigungsmessers

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Messbereich (anpassbar)	g	± 10	± 30	±50	± 80
Stabilität bei Verzerrungen im Betrieb (Allan-Varianz @ 25 °C)	mg/kg	0.02	0.05	0.1	0.2
Biasstabilität @10s	mg/kg	0.05	0.2	0.5	1
Biasstabilität bei voller Temperatur	mg/kg	1	3	5	15
Winkel-Zufallswanderung	m/s/√h	0.001	0.002	0.005	0.01
Bias-Wiederholbarkeit ((1σ)	mg/kg	0.1	0.5	1	2
Skalafaktor Wiederholbarkeit (1σ)	ppm	200	200	200	200
Skalafaktor Nichtlinearität ((1σ)	ppm	50	100	200	300
Fehlstellung	- Nein.	±0.05	±0.05	±0.05	±0.05
Bandbreite von 3 dB	Hz	100	100	100	100

Elektrische Eigenschaften

Parameter	Einheit	Wert
Spannung	V	5
Stromverbrauch	W	2
Ripple	mV	100

Anpassungsfähigkeit an die Umwelt

Parameter	Einheit	Wert
Betriebstemperatur	°C	-45 bis 85
Lagertemperatur	°C	-55 bis 105
Vibrationen	- Ich weiß.	mit einer Leistung von 10 ~ 2000 Hz,60,06 g
Wirkung	- Ich weiß.	1000 g,0.1 ms
Gewicht	g	55 ± 5

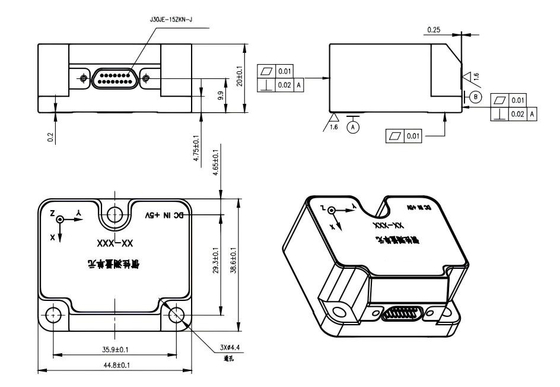

Umrissstruktur
