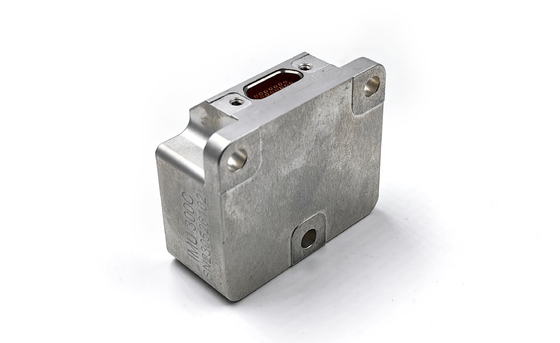

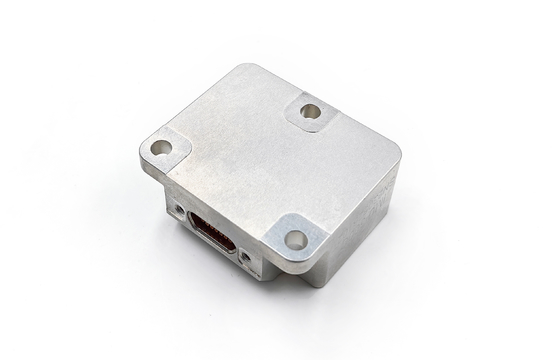

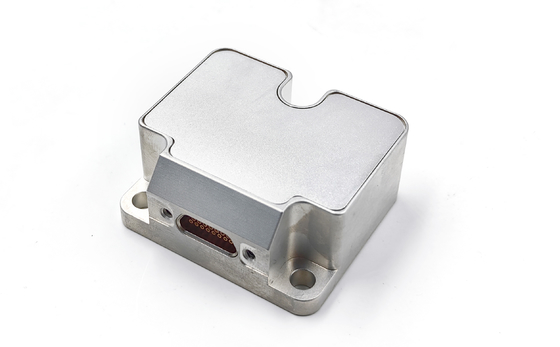

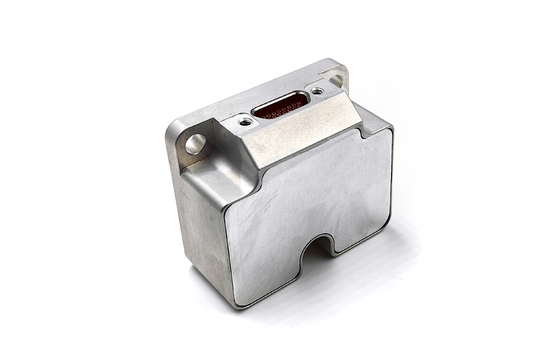

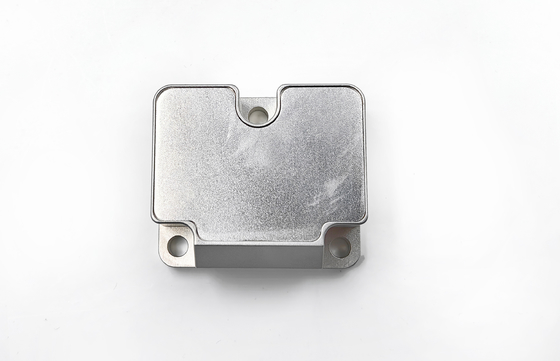

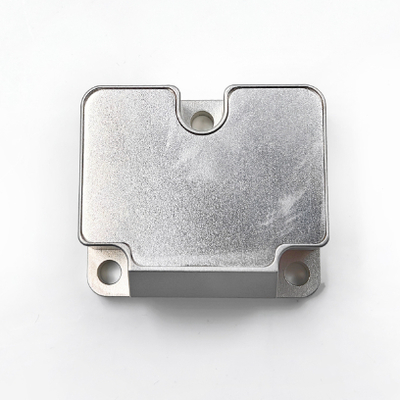

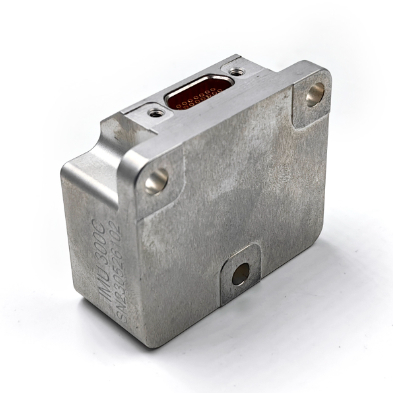

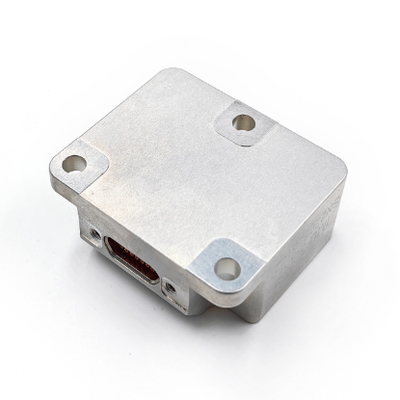

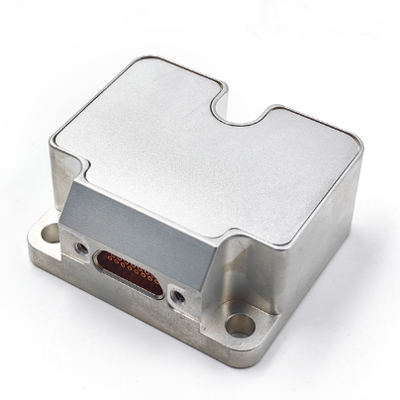

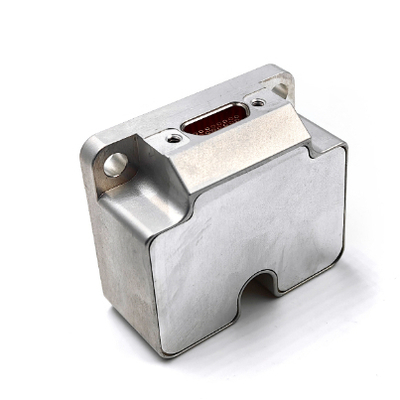

Dreiachsige integrierte Trägheitsmessungseinheit mit RS422-Ausgang

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1
MOQ:	1
Preis:	2000$
Zahlungsbedingungen:	L/C,D/A,D/P,T/T,Western Union
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Place of Origin:

China

Kreisel Messbereich:

±400°/s

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Verpackung Informationen:

BOX+Schwamm

Supply Ability:

500/month

Hervorheben:

Trägheitsmessungseinheit Dreiachs-Gyros

Beschleunigungsmesser mit integrierter Dreiachsig-Gyrostation

RS422 Ausgang Dreiachsen-Gyros

Produktbeschreibung

Dreiachsige integrierte Trägheitsmessungseinheit mit RS422-Ausgang

Beschreibung des Produkts

IMU6Die MEMS Inertial Measurement Unit ist ein leistungsstarkes Sensormodul, das einGyroskop mit drei Achsen,mit einer Breite von mehr als 20 mm,,Dreiachsiger Neigungswinkelsensor,Temperatursensor,Signalverarbeitungsplatte,mechanische Struktur, und der entsprechendeneingebettete SoftwareEs ist so konzipiert, daß dieDreiachsige Winkelgeschwindigkeit,lineare Beschleunigung, undNeigungswinkelvon einer sich bewegenden Plattform oder einem Träger in Echtzeit.

Um die Messgenauigkeit und die Systemstabilität zu gewährleisten, führt die IMU6 eine umfassendeFehlerkompensation, einschließlich:

Temperaturkompensation
Korrektur des Winkels der Ausrichtung der Anlage
Korrektur der Nichtlinearität
Und andere algorithmische Verbesserungen

Alle ausgeglichenen und verarbeiteten Daten, einschließlich Winkelgeschwindigkeit, Beschleunigung und Neigung, werden über einen Hochgeschwindigkeits-RS-422 serielle SchnittstelleNach einem standardisierten und benutzerdefiniertenKommunikationsprotokollDies ermöglicht eine nahtlose Integration mit einer Vielzahl von Navigations-, Führungs- und Steuerungssystemen.

Mit seinerKompakte Größe,robuste Konstruktion, undausgezeichnete Anpassungsfähigkeit an die Umwelt, ist die IMU6 ideal für anspruchsvolle Anwendungen wie

Unbemannte Luft- und Bodenfahrzeuge (UAVs/UGVs)
Robotik und autonome Plattformen
Industriebewegungssteuerungsanlagen
Kartierung, Vermessung und Einstellungsbestimmung

Technische Parameter

Gyroskopspezifikationen

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	± 400	± 400	± 400	± 2000
In-Run Bias Stabilität (@ Allan-Varianz)	°/h	0.3	0.1	0. 05	1
Biasstabilität @10s (10s glatt, 1σ, Raumtemperatur)	°/h	3	1	0.5	6
Biasstabilität bei voller Temperatur	°/h	10	3	2	18
Winkel-Zufallswanderung	°/√h	0.15	0.1	0.02	0.3
Bias Wiederholbarkeit (1 σ)	°/h	1	0.5	0.3	2
Zweials Beschleunigungsempfindlichkeit	°/h/g	1	1	1	2
Skalafaktor Nichtlinearität ((1σ)	ppm	150	150	150	300
Wiederholbarkeit des Skalenfaktors (1σ)	ppm	20	20	20	100
Fehlstellung	- Nein.	±0.05	±0.05	±0.05	±0.05
Bandbreite von 3 dB	Hz	250	200	150	250

BeschleunigungsmesserTechnische Indikatoren

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Messbereich (anpassbar)	g	± 10	± 30		±50		± 80
Stabilität bei Verzerrungen im Betrieb (Allan-Varianz @ 25 °C)	mg/kg	0.02	0.05		0.1		0.2
Biasstabilität @10s	mg/kg	0.05	0.2		0.5		1
Biasstabilität bei voller Temperatur	mg/kg	1	3		5		15
Winkel-Zufallswanderung	m/s/√h	0.001	0.002		0.005		0.01
Bias Wiederholbarkeit ((1σ)	mg/kg	0.1	0.5		1		2
Wiederholbarkeit des Skalenfaktors (1σ)	ppm	200	200			200		200
Skalafaktor Nichtlinearität ((1σ)	ppm	50		100		200		300
Fehlstellung	- Nein.	±0.05		±0.05		±0.05		±0.05
Bandbreite von 3 dB	Hz	100		100		100		100

Tiltwinkel-Spezifikation (nicht standardmäßig konfiguriert, optional)

Parameter	Einheit	IMU6-1y-x
Messbereich (anpassbar)	g	± 17
Bias Stabilität (1s Glättung)	mg/kg	0.5
Zufälliger Spaziergang	m/s/√h	0.08
Skalafaktor nicht-Linearität	ppm	100

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y-x
Spannung	V	5
Stromverbrauch	W	2
Ripple	mV	100

Anpassungsfähigkeit an die Umwelt

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	°C	-45 bis 85
Lagertemperatur	°C	-55 bis 105
Vibrationen	- Ich weiß nicht.	10 bis 2000 Hz,60,06 g
Wirkung	- Ich weiß nicht.	1000 g,0.1 ms

Gewicht

55 ± 5

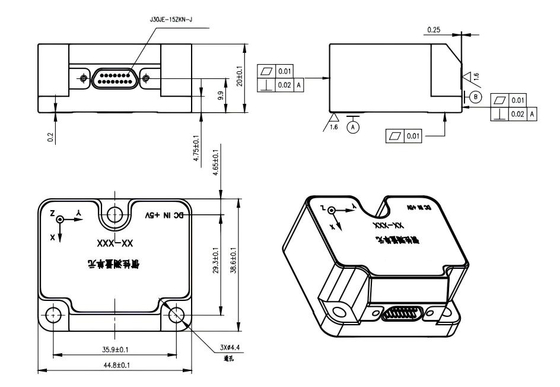

Umrissstruktur

Dreiachsige integrierte Trägheitsmessungseinheit mit RS422-Ausgang 0
